– 185 –
DUAL CONVEYOR SECTION
1907-005
No. Part No. Part Name Qty. Detail
100 KYY-M911S-01 CYLINDER ASSY. 2 One set with three
101 KYA-M9128-00 ASSY-STOPPER1-SENSOR 2
102 KYA-M9129-00 ASSY-STOPPER2-SENSOR 2
103 KYA-M912A-00 ASSY-STOPPER3-SENSOR 2
104 KYA-M9196-00 BLOCK 4
105 KYY-M915E-10 BRACKET 6
106 KYB-M702S-00 PIPE_FITTINGS 12
107 KYA-M9197-00 BLOCK 2
108 KYA-M912D-00 ASSY-MANIFOLD-VALVE 2
109 KYY-M910J-00 FRAME 1 2
110 KYY-M910J-10 FRAME 2 2
111 KYY-M9135-00 FRAME,CENTER 2
112 KYY-M9111-00 BASE,FRAME 4
113 KYA-M9132-00 GUIDE_LINEAR_W 6
114 KYY-M913F-00 BRACKET 4
115 KYY-M913G-00 PLATE,UNDER 2
116 KYY-M915A-10 BLOCK 2
117 KLW-M926S-00 SPEED CONTROLLER 28
118 KYC-M3J0F-00 PIPE_FITTINGS 8
119 KYA-M914P-00 PIPE FITTINGS 16
120 KYY-M912B-00 FIBER SENSOR12 ASSY. 2 B302 B303
121 KYY-M912C-00 FIBER SENSOR34 ASSY. 2 B305 B302
122 KYC-M184S-00 SENSOR_PELEC 8
123 KYY-M915B-00 PLATE,STOPPER 2
124 KYY-M915D-00 BLOCK 2
125 90990-66J012 SCREW,TRUSS HEAD 12
126 90990-66J011 SCREW,TRUSS HEAD 24
127 91312-03004 BOLT,HEX.SOCKET HEAD 8
128 91312-03035 BOLT,HEX.SOCKET HEAD 8
129 91312-04008 BOLT,HEX.SOCKET HEAD 16
130 91312-04012 BOLT,HEX.SOCKET HEAD 8
131 91312-04016 BOLT,HEX.SOCKET HEAD 30
132 91312-05008 BOLT,HEX.SOCKET HEAD 8
133 91312-05010 BOLT,HEX.SOCKET HEAD 4
134 91312-05014 BOLT,HEX.SOCKET HEAD 16
135 91312-06030 BOLT,HEX.SOCKET HEAD 4
136 97002-04014 BOLT,HEXAGON 2
137 95302-04600 NUT, HEXAGON 2
138 92902-03100 WASHER,SPRING 8
139 92902-03200 WASHER, PLAIN 8

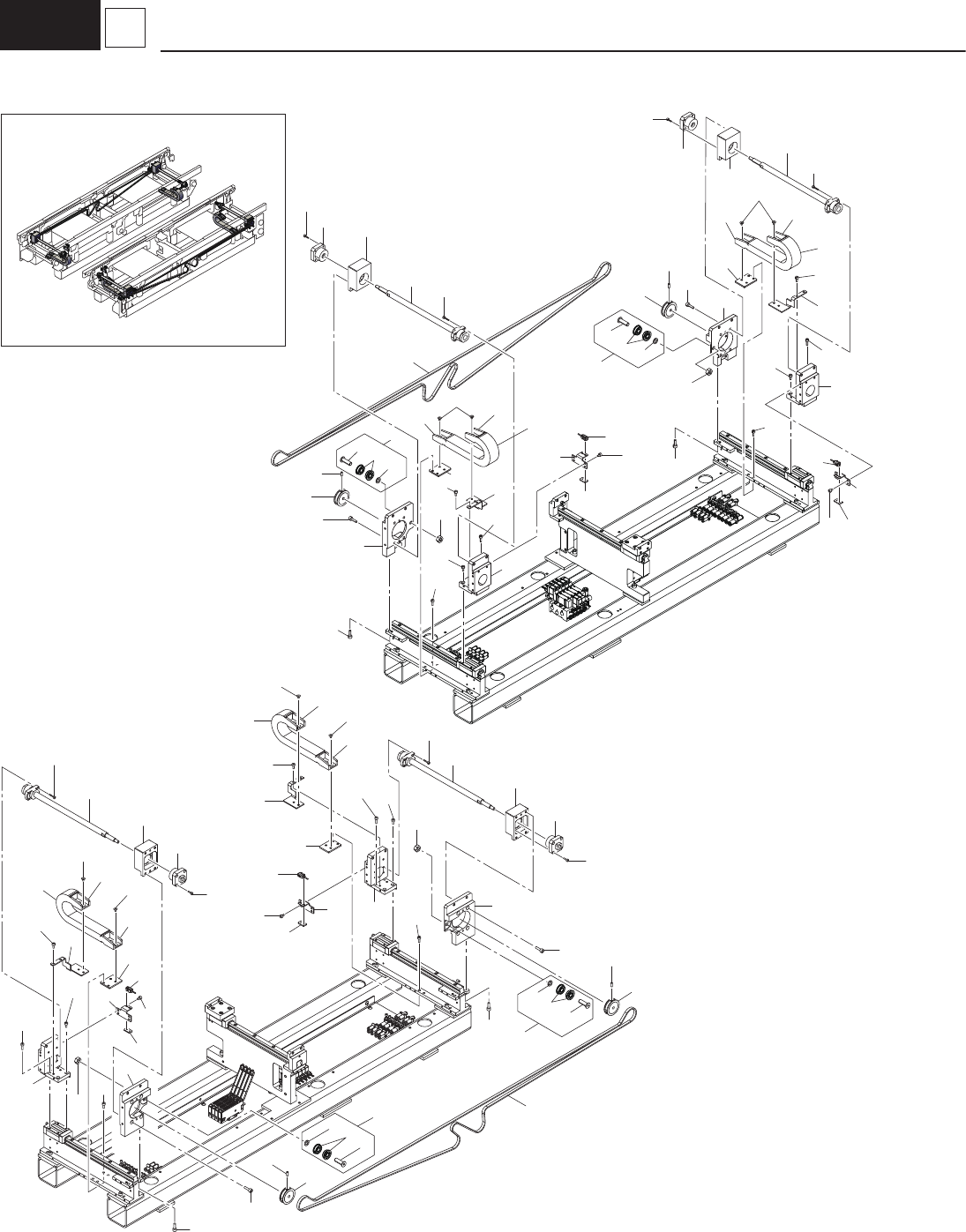

– 186 –
H2
3 Width Drive Both Side
1907-005
28
6
9
5
8
32
2
28
6
9
5
32
29
29
13
13
14
14
12
12
11
18
24
26
31
7
23
20
21
22
30
24
10
18
31
23
26
24
30
21
27
28
6
9
5
32
28
6
9
5
32
29
29
13
14
12
29
29
13
14
12
24
10
30
27
24
30
24
27
21
26
26
20
22
23
22
21
31
7
7
8
4
3
2
4
3
2
1
1
17
19
17
16
16
18
11
15
15
18
31
23
25
25
7
15
15
25
25
22
16
16
17
17
3
4
1
1
2
3
4
24
27
24
19
A LANE
B LANE
A LANE
B LANE
– 187 –
DUAL CONVEYOR SECTION
1907-005
No. Part No. Part Name Qty. Detail
1 KYY-M914T-00 IDLER ASSY. 4
2 90990-01J128 BOLT,HEX.SOCKET HEAD 4
3 90933-03J698 BEARING_RADIAL 8
4 KYY-M914Y-00 COLLAR 4
5 KYY-M9133-00 BALL SCREW 4
6 KYA-M9157-00 SUPPORT_UNIT 4
7 KYA-M915R-00 PULLEY_TIMING 4
8 KYA-M914W-00 BELT_TIMING 2
9 KYY-M9139-00 BLOCK,HOLDER 4
10 KYY-M913J-00 BRACKET 2
11 KYA-M913K-00 BRACKET 2
12 KYA-M912V-00 CABLE_VEYOR 4
13 KYA-M912W-00 CABLE_VEYOR 4
14 KYA-M912X-00 CABLE_VEYOR 4
15 KYA-M9127-00 ASSY-BU-PIN-SENSOR 4
16 KYA-M915F-00 BRACKET_SENSOR 4
17 KYB-M91C8-00 BRACKET 4
18 KYY-M911R-00 BRACKET 2
19 KYY-M9112-00 BLOCK,L 2
20 KYY-M9113-00 BLOCK,R 2
21 KYY-M9110-00 BLOCK 4
22 91312-05014 BOLT,HEX.SOCKET HEAD 8
23 91312-05016 BOLT,HEX.SOCKET HEAD 16
24 91312-04008 BOLT,HEX.SOCKET HEAD 16
25 91312-04006 BOLT,HEX.SOCKET HEAD 8
26 91312-04010 BOLT,HEX.SOCKET HEAD 4
27 91312-04012 BOLT,HEX.SOCKET HEAD 8
28 91312-03010 BOLT HEX,SOCKET HEAD 16
29 98702-04006 SCREW,FLAT HEAD 16
30 95302-08600 NUT, HEXAGON 4
31 90990-02J027 SCREW,SET 8
32 91312-03014 BOLT,HEX.SOCKET HEAD 8
