– 31 – FE EDER C A RT SE CT ION 1907-005 No. Part No. Part Name Qty . Detail 3 KY A-M3703-00 ASSY_LABEL 1 4 KY A-M3700-00 CORD_FEED_BUNDLE 1 5 KYB-M370P-00 ASSY -EXT -FEEDER-PWR 1 6 KYB-M658H-00 ACCESS-WIRING 1 7 KYB-M37…

100%1 / 230
– 30 –
C1
1 Cover, Wiring
1907-005
16
14
4
X6908
X6901
X68100A
X68100B
6
7
21
10
10
9
3
3
9
15
3
3
19
13
13
8
3
3
20
11
12
20
20
20
27
25
24
26
30
29
28
30
20
12
12
12
11
17
14
See Fig C1-2
Key No.102
See Fig C1-3
Key No.221
See Fig C1-4
Key No.301
5
18
17
18
See Fig C1-2
Key No.101

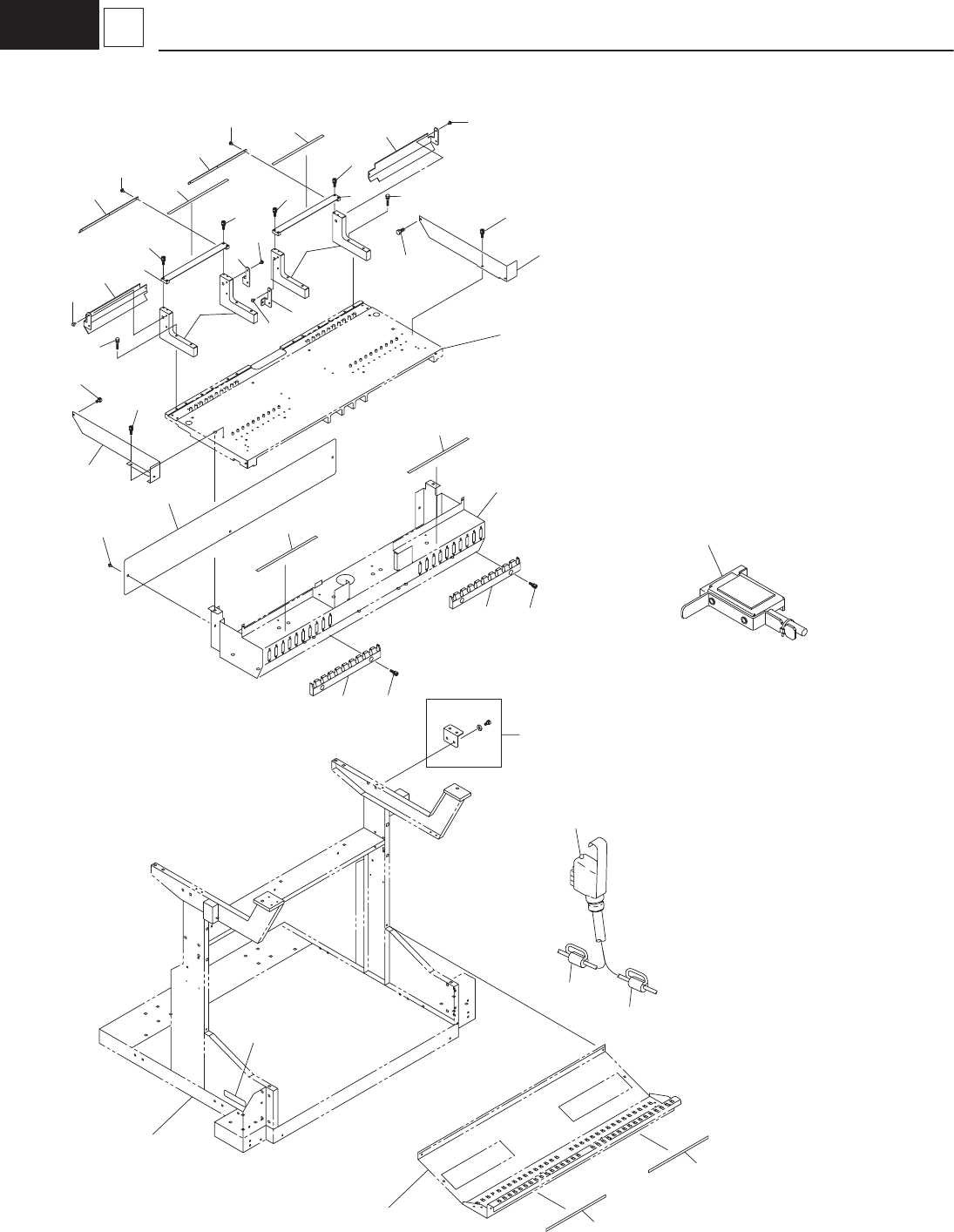

C1 FEEDER CART SECTION
– 31 –
FEEDER CART SECTION
1907-005
No. Part No. Part Name Qty. Detail
3 KYA-M3703-00 ASSY_LABEL 1
4 KYA-M3700-00 CORD_FEED_BUNDLE 1
5 KYB-M370P-00 ASSY-EXT-FEEDER-PWR 1
6 KYB-M658H-00 ACCESS-WIRING 1
7 KYB-M371W-00 ACCE-WIRING 1
8 KYA-M881P-00 CART LOCK ASSY. 1
9 KYA-M370T-10 PLATE, FEEDER BAR-1 2
10 KYA-M370U-00 BRACKET 4
11 91312-05060 BOLT,HEX.SOCKET HEAD 8
12 91312-03010 BOLT,HEX.SOCKET HEAD 8
13 KYA-M370W-00 BLOCK 2
14 90990-01J144 BOLT,HEX.S/H WW 4
15 KYB-M370Y-00 BASE_COVER(R) 1
16 KYB-M3710-00 BASE_COVER(L) 1
17 90990-66J017 SCREW,TRUSS HEAD 4
19 KYA-M370X-00 COVER 1
20 90990-66J012 SCREW,TRUSS HEAD 3
21 KYA-M3709-00 ASSY_LABEL 1
24 KYA-M373V-00 PLATE, FEEDER BAR-2R 1
25 KYA-M373V-10 PLATE, FEEDER BAR-2L 1
26 KYA-M373Y-00 COVER, SL-FEEDER R 1
27 KYA-M373U-00 COVER, SL-FEEDER L 1
28 KYA-M373W-00 BRACKET, SL-FEEDER R 1
29 KYA-M373X-00 BRACKET, SL-FEEDER L 1
30 90990-66J006 BOLT,HEX.S/H WW 6
