– 34 –

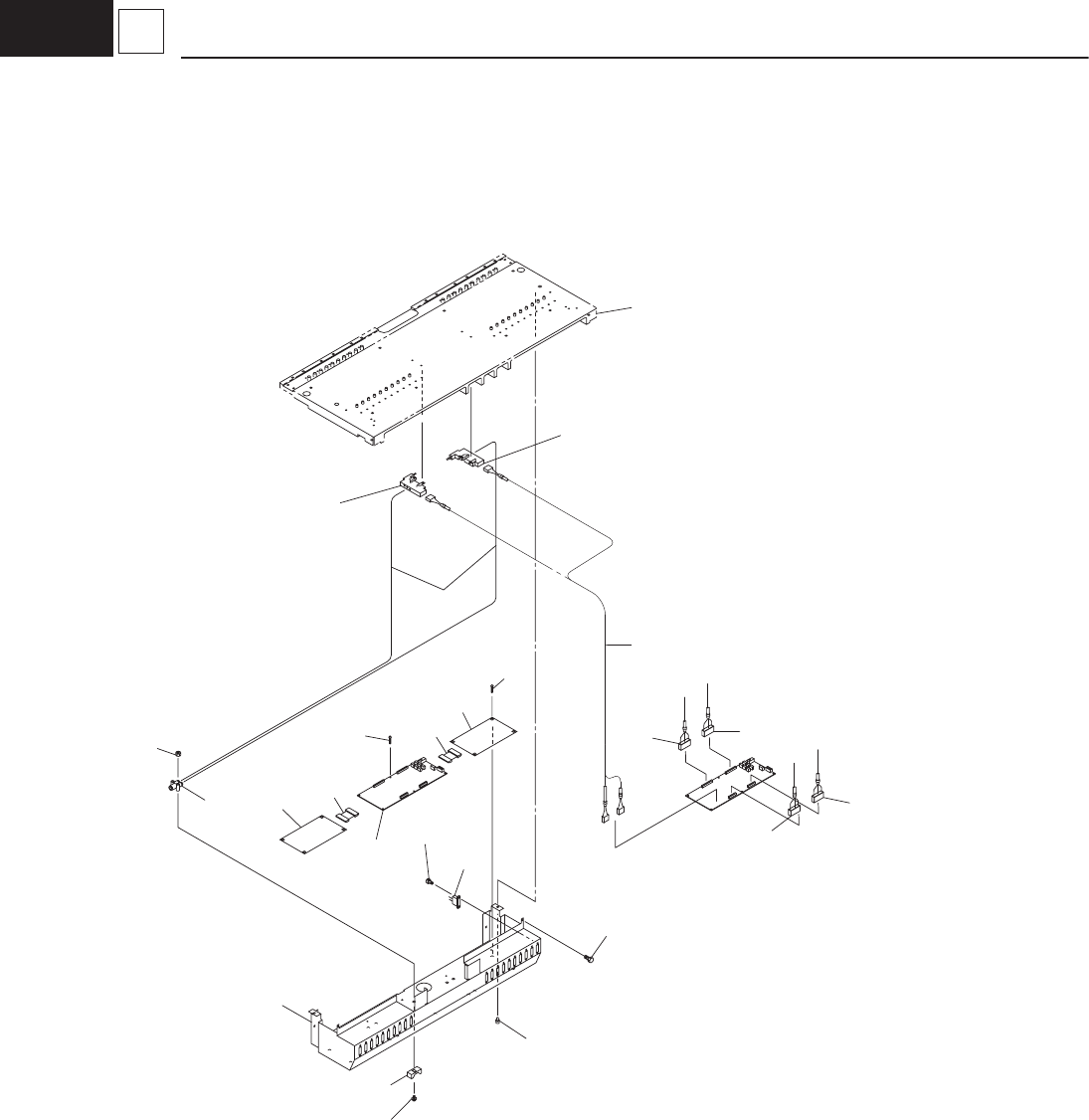

C1
3 Electrical Box
1907-005
209
210
See Fig C1-4
Key No.301
See Fig C1-4
Key No.309
See Fig C1-4
Key No.41
221
224
229
225
203
204
21
223
205
231
229
224
228
227
228
213
227
226
230
222
207
206
208
U69
U68
U67
1
X102(U67)
X6903
X6904
X6901
X6912
X6915
X6902
X102(U68)
X101(U67)
X101(U68)
U69
1
– 35 –
FEEDER CART SECTION
1907-005
No. Part No. Part Name Qty. Detail
203 91312-05012 BOLT,HEX.SOCKET HEAD 2
204 92902-05200 WASHER,PLAIN 2
205 90990-01J144 BOLT,HEX.S/H WW 2
206 KYB-M919J-00 TUBE_D6 1
207 KYB-M8515-00 PIPE_FITTINGS 1
208 KYA-M3716-00 EQUIPMENT 1
209 92902-03200 WASHER,PLAIN 1
210 90990-08J032 SCREW,PAN HEAD 1
211 95302-03600 NUT,HEXAGON 1
213 KYA-M370E-00 HNS,FB-VALVE 1
221 KYA-M3708-00 ELE_BOX 1
222 KYB-M3739-00 HNS,DRAWER 20
223 KYB-M372X-00 BOLT 40
224 KYC-M185Y-00 PCB-MOUNT 2
225 KYC-M185X-00 PCB-MOUNT 1
226 90990-11J009 SCREW,PAN HEAD WW 1
227 KYC-M185V-00 HNS,FEED-POW50 2
228 KYC-M185W-00 HNS,FEED-POW30 2
229 KYC-M1876-00 ACCESSORY-WIRING 2
230 KYA-M371R-00 SPACER 1
231 90990-11J014 SCREW,PAN HEAD WW 13
– 36 –

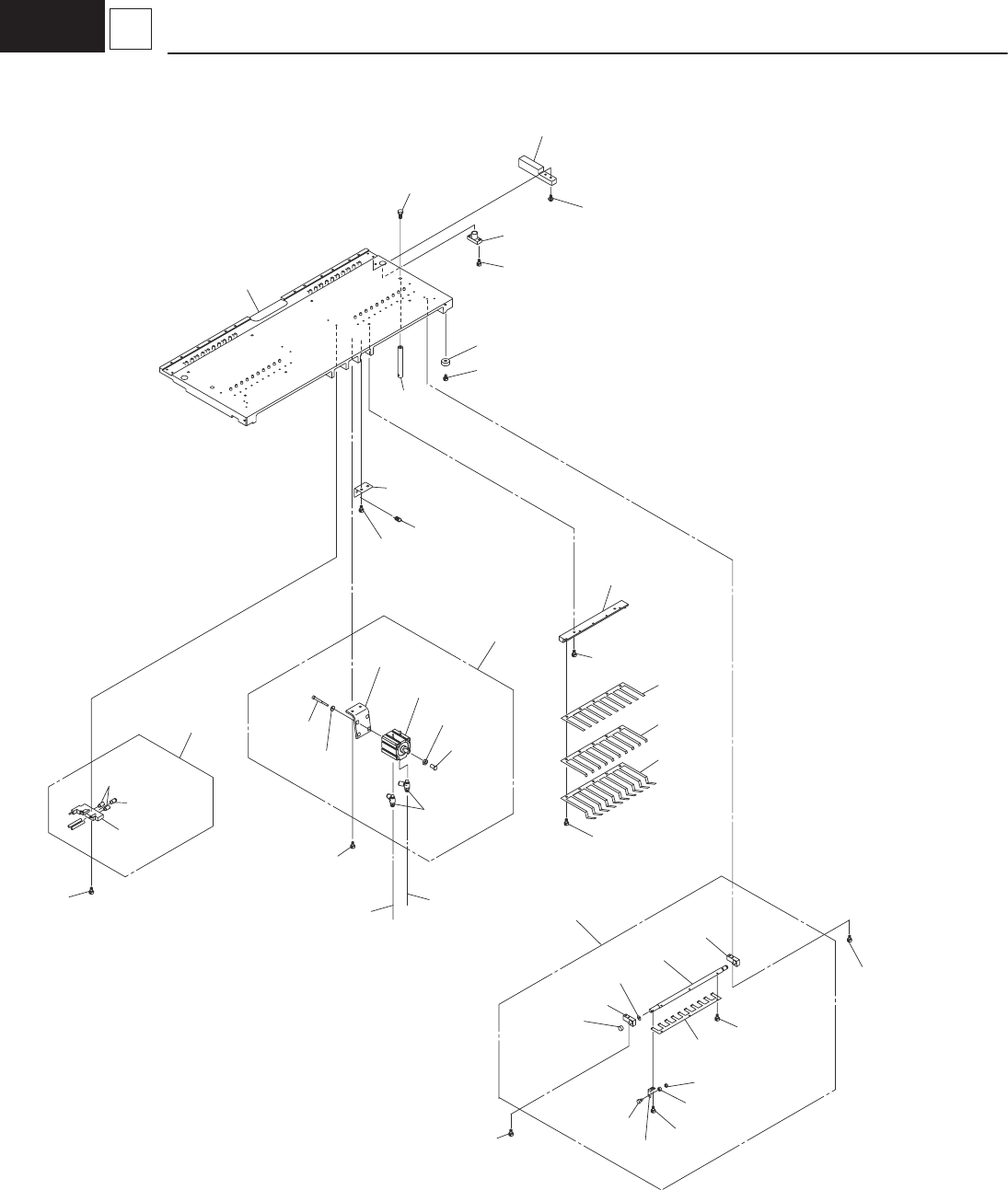

C1
4 Lower Base R
1907-005
319-02
319-01
318
315-08
309-01
309-02
315-05
306
301
304
305
307
319-05
314
315-04
315-01
315-02
315-04
315-07
319-03
326
323
309-03
330
331
308
303
303
310
319-07
319-06
321
319-04
325
321
315-06
315-10
315-09
315-1
309
319
328
329
315-03
315
316
316
313
1
324
327
