– 44 –
D1

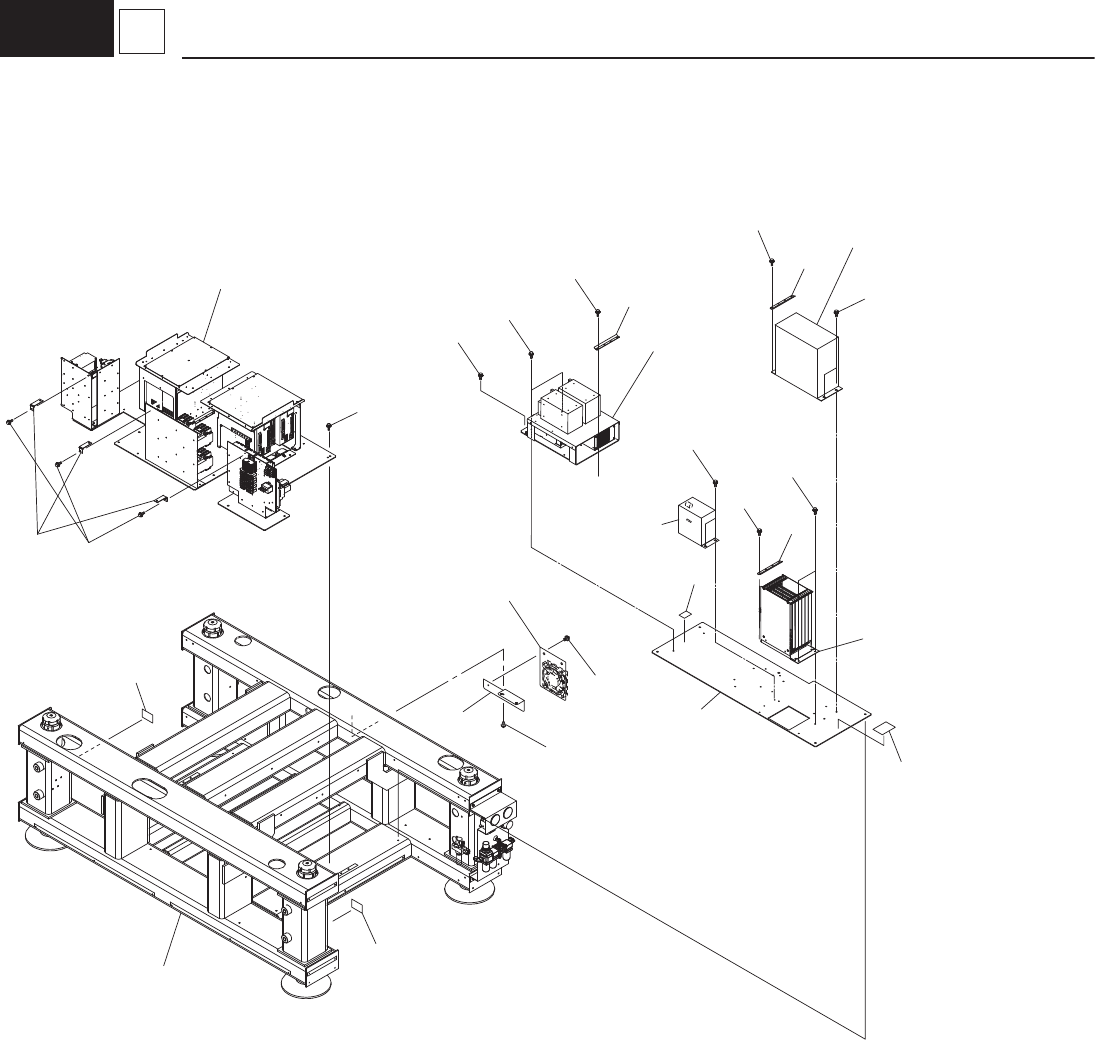

D1 ELECTRICAL SECTION 1
1 Fixed Screw
1907-005
See Fig. D5
See Fig. D3
See Fig. D4
See Fig. D4
See Fig. D2
See Fig. D2
16
17
18
16
17
18
19
16
17
18
16
17
18
16
17
18
15
17
17
See Fig. D4
8
8
11
10
8
13
12
8
16
17
18
15
17
18
15
17
18
15
17
18
11
11
15
– 45 –
ELECTRICAL SECTION 1
No. Part No. Part Name Qty. Detail
8 KYA-M6519-00 ASSY-NAME-PLATE-BA 1
10 KYA-M650F-00 PLATE 1
11 KYA-M655G-00 SUPPORT 3
12 KYA-M655T-00 BRACKET 1
13 KYA-M655P-00 BRACKET 3
15 91312-05006 BOLT,HEX.SOCKET HEAD 15
16 91312-05012 BOLT,HEX.SOCKET HEAD 13
17 92902-05200 WASHER,PLAIN 28
18 KYB-M65AA-00 ROHS_WASHER 26
19 90990-66J015 SCREW,TRUSS HEAD 2
1907-005
– 46 –

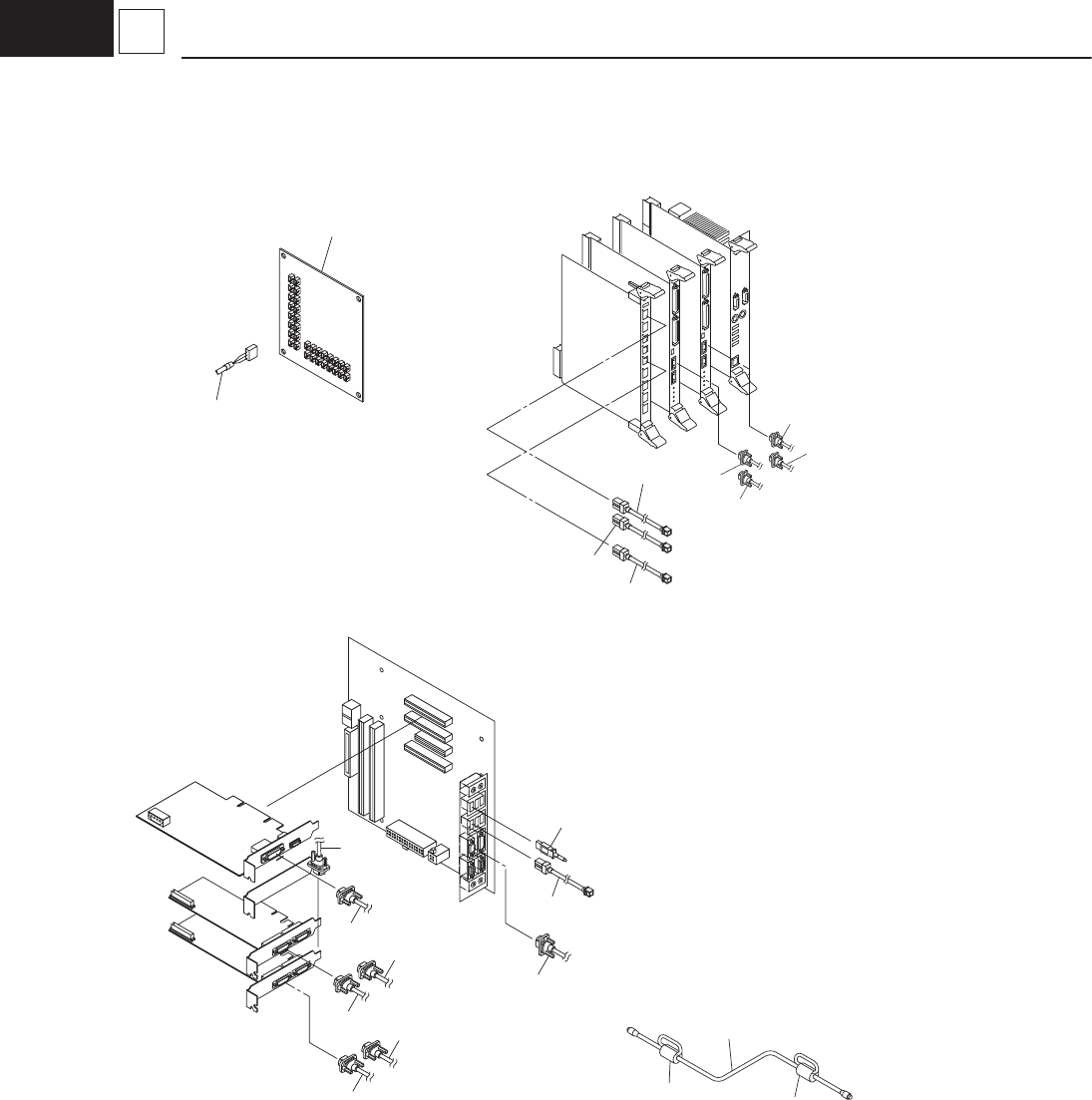

D1
2 Cable
1907-005
U85
U81
U83
U82
135
135
127
124
122
125
130
128
U91
U92
U94
U93
129
126
132
133
134
131
121
120
121
120
123
See Fig. H1-7
Key No.642
U08
