– 53 – EL EC T R I C A L S EC T I O N 2 1907-005 No. Part No. Part Name Qty . Detail 10 KY A-M650D-00 PLA TE 1 11 KY A-M655G-00 SUPPORT 2 15 91312-05008 BOL T ,HEX.SOCKET HEAD 22 16 KY A-M655U-00 EARTH BAR 2 20 90990-1 1…

100%1 / 230

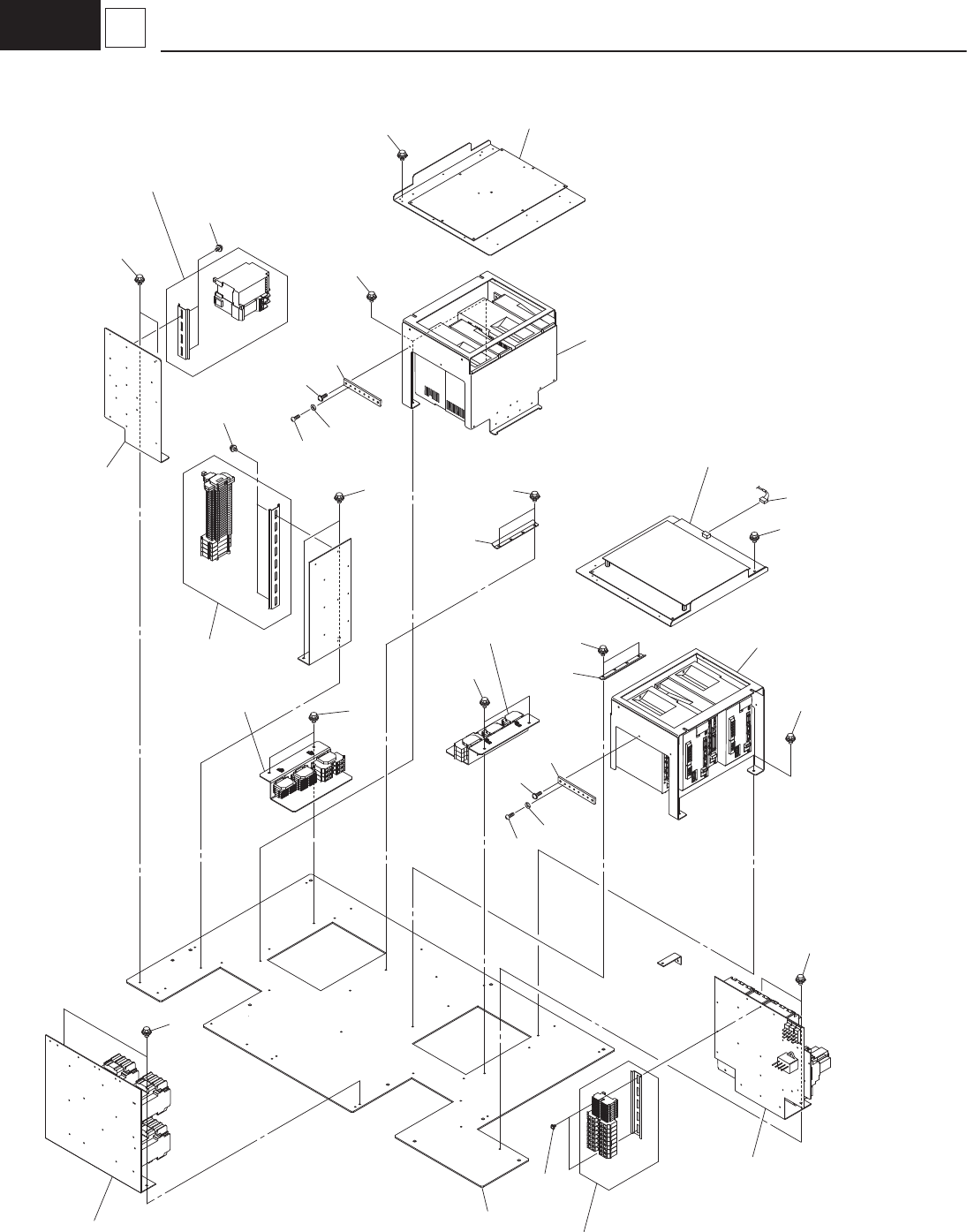

– 52 –
D3
1 Fixed Screw
1907-005
10
11
15
15
15
15
15
15
52
50
52
25
25
52
54
53
55
53
53
51
53
25
51
15
16
20
21
22
16
20
21
22
15
44
15
15
11
15
15
D3 ELECTRICAL SECTION 2
– 53 –
ELECTRICAL SECTION 2
1907-005
No. Part No. Part Name Qty. Detail
10 KYA-M650D-00 PLATE 1
11 KYA-M655G-00 SUPPORT 2
15 91312-05008 BOLT,HEX.SOCKET HEAD 22
16 KYA-M655U-00 EARTH BAR 2
20 90990-11J018 SCREW,PAN HEAD WW 4
21 98502-05006 SCREW,PAN HEAD 10
22 92902-05200 WASHER,PLAIN 10
25 90990-11J016 SCREW,PAN HEAD WW 6
31 KYA-M6529-00 HNS,XY-ENCORD 1
32 KYA-M652A-00 HNS,XY-ENCORD 1
33 KYA-M652B-00 HNS,XY-ENCORD 1
34 KYA-M652C-00 HNS,XY-ENCORD 1
35 KYA-M652D-00 HNS,X-MOTOR11 1
36 KYA-M652E-00 HNS,Y-MOTOR11 1
37 KYA-M652F-00 HNS,X-MOTOR12 1
38 KYA-M652G-00 HNS,Y-MOTOR12 1
39 KYA-M652H-00 HNS,X-MOTOR21 1
40 KYA-M652J-00 HNS,Y-MOTOR21 1
41 KYA-M652K-00 HNS,X-MOTOR22 1
42 KYA-M652L-00 HNS,Y-MOTOR22 1
43 KYB-M658W-00 OPTICAL FIBER 6
44 KYA-M652M-00 HNS,LIGHT-POWER 1
50 KYA-M6508-00 CABLE-AC-ASSY 1 FIG D3-2
51 KYA-M6509-00 CABLE-DC-ASSY 1 FIG D3-3
52 KYA-M6511-00 ASSY-SIDE-PANEL 1 FIG D3-4
53 KYA-M6512-00 ASSY-XY-SERVO 2 FIG D3-5
54 KYA-M650A-00 ASSY-UC18 1 FIG D3-6
55 KYA-M6517-00 ASSY-U95 1 FIG D3-7
– 54 –
D3
1 Fixed Screw
1907-005
39
40
43
43
43
43
38
37
36
35
32
31
42
33
34
41
43
43
