– 63 – EL EC T R I C A L S EC T I O N 2 1907-005 No. Part No. Part Name Qty . Detail 401 KYY -M650E-00 BRACKET XY -SERVO FIX 1 402 KYF-M86A5-00 UNIT -DRIVER 2 A21-1 1,-12,-21,-22 403 KYB-M6565-00 UNIT -DRIVER 2 A22-1 1,-…

100%1 / 230
– 62 –
D3
5 XY Servo
1907-005
401
403
405
405
405
406
406
408
406
408
406
407
409
413
407
409
413
406
406
413
410
402
404
414
415
413
411
401
403
414
415
412
405
405
405
406
406
406
406
406
406
407
409
413
413
410
407
409
413
402
404
408
408
411
A21-11
A21-21
A21-12
A21-21
A22-12
A22-22
A22-11
A22-21

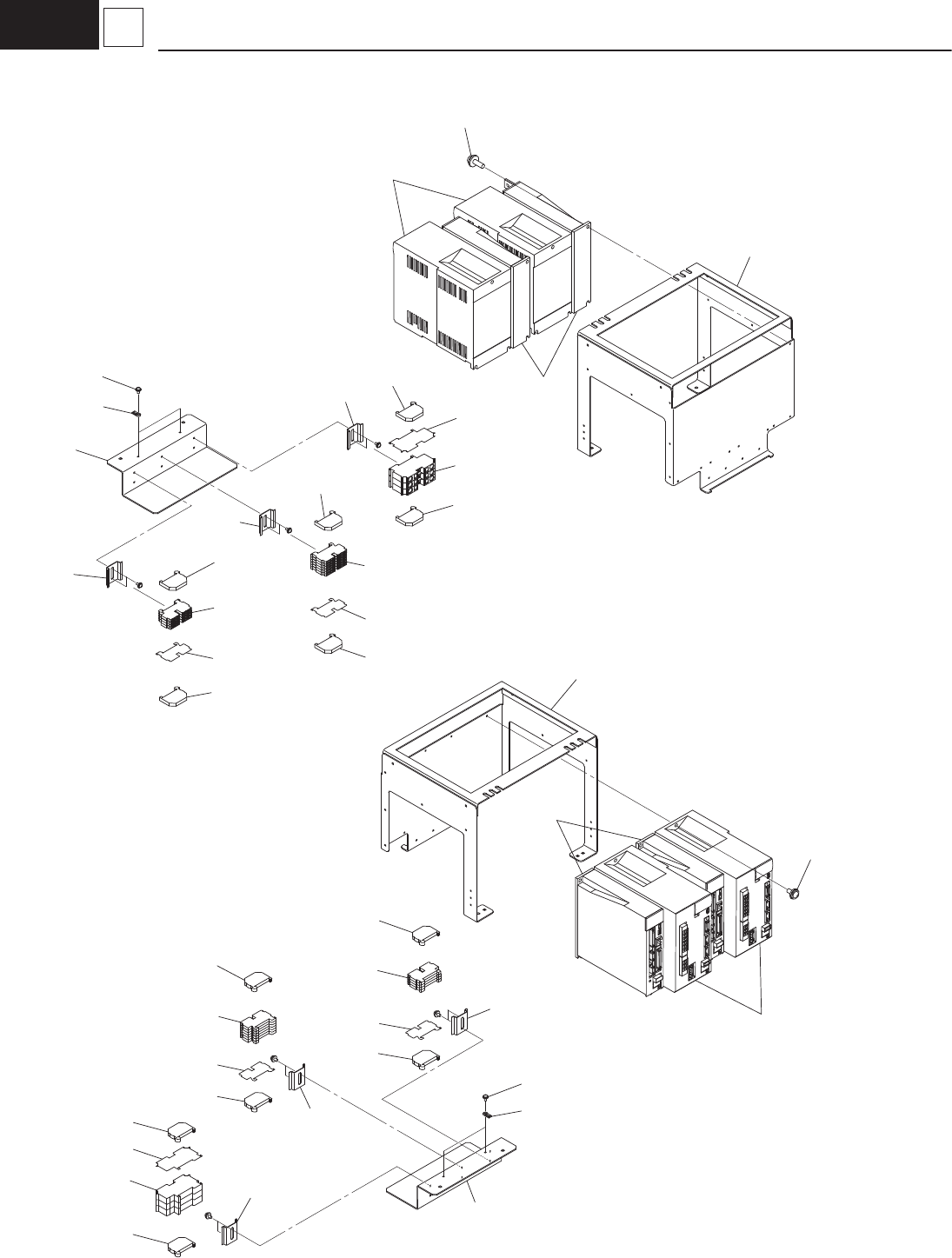

– 63 –
ELECTRICAL SECTION 2
1907-005
No. Part No. Part Name Qty. Detail
401 KYY-M650E-00 BRACKET XY-SERVO FIX 1
402 KYF-M86A5-00 UNIT-DRIVER 2 A21-11,-12,-21,-22
403 KYB-M6565-00 UNIT-DRIVER 2 A22-11,-12,-21,-22
404 90990-11J022 SCREW,PAN HEAD WW 10
405 KYA-M655W-01 RAIL-WIRING 3
406 KYB-M941N-000 BRACKET-WIRING 5
407 KYB-M65BC-00 TERMINAL 10
408 KYB-M65AV-00 ACCESS-WIRING 2
409 KYB-M941P-00 ACCESS-WIRING 5
410 KYA-M6566-00 TERMINAL 3
411 KYA-M6564-00 ACCESSORY-WIRING 1
412 KYA-M655K-00 BRACKET 1
413 KYB-M65AU-00 ACCESS-WIRING 1
414 90990-11J016 SCREW,PAN HEAD WW 8
415 KYB-M65AW-00 WIRING 2
