3. 元件数据设置 QD148-03
100 NXT Ⅱ编程手册

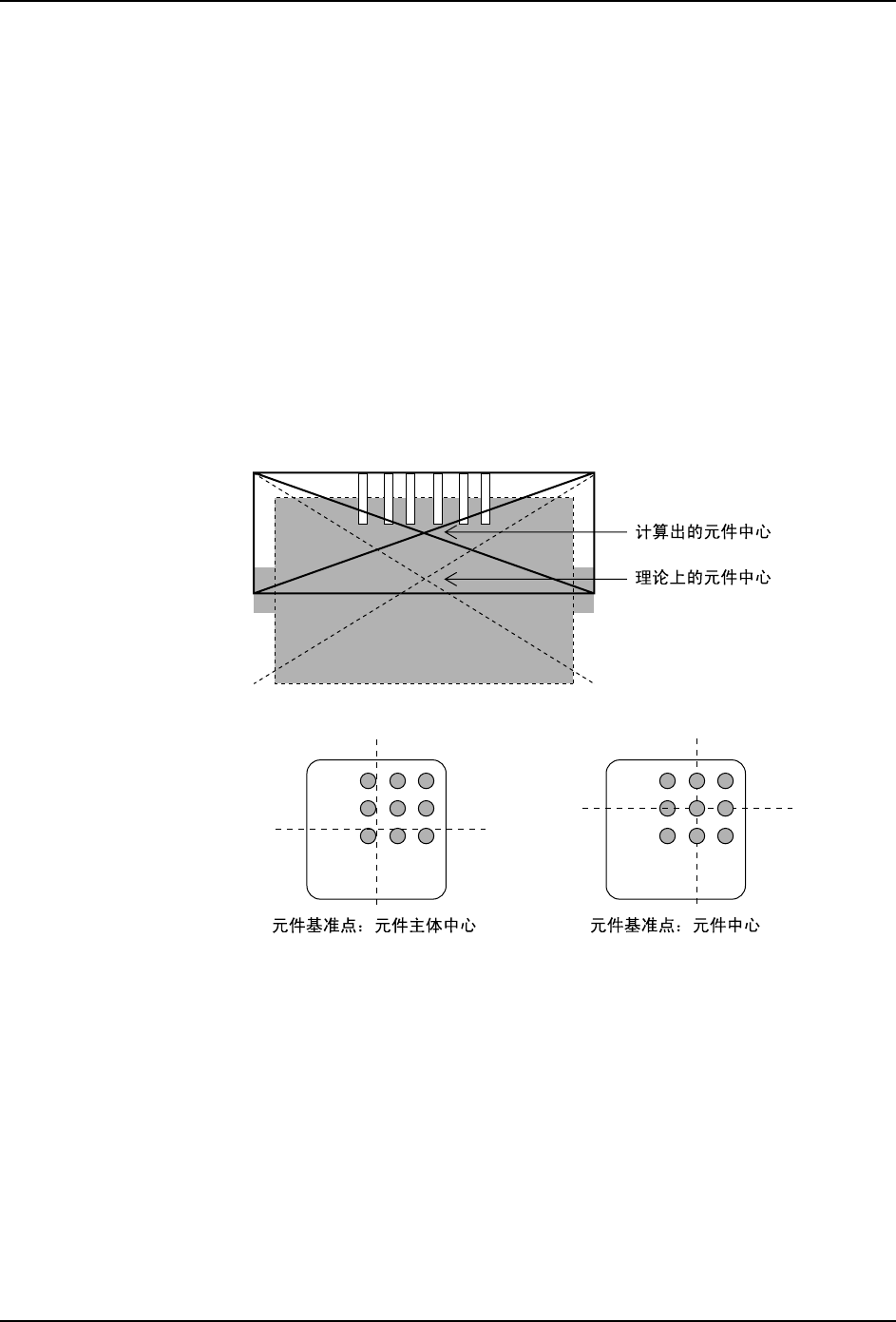

2. 有引脚 （球形栅格）的元件的元件中心
从引脚的先端坐标或者球形栅格中心坐标的上下左右的最外侧点进行计算。将上下最外
侧点的中线及左右最外侧点的中线的交点作为元件中心。但是如果只有一条边上有引脚
或球形栅格，则将根据元件数据定义理论上的元件中心。
因引脚位置不同，可能有下列几种情况。
·引脚在一条边上
·引脚在两条对边上
·引脚在两条相邻边上
·引脚在三条边上
·引脚在四条边上
中心将会根据引脚位置、引脚长度和引脚宽度而发生移动。
对于三条边上有引脚的情况，因为是将上下最外侧点的中线和左右最外侧点的中线的交点
作为元件中心进行贴装。所以贴装所需的元件中心会与实际贴装位置不同。
球形栅格的主体中心 / 元件中心
QD148-03 3. 元件数据设置
NXT Ⅱ编程手册 101
3.6.2 NXT-2 的影像类型
本节列出了 NXT-2 的影像类型并对各个类型的处理方式进行说明。某些场合中也可以使用其
他 Fuji 机器的旧影像类型。创建元件数据时如果元件可以在 NXT-2 与其他 Fuji 机器之间共
享，则就使用“generic”中的旧影像类型并根据需要对 NXT-2 影像类型输入“Override”。
详细内容请参考 " 3.7 同现存元件数据之间的兼容性 "。
从下表中选择元件影像处理时使用的算法影像类型。
影像类型 元件类型 备注
18 MPA （使用 VPDplus）
19 MPA （使用 VPDplus） 附加引脚检查
60 矩形芯片
61 钽电解电容
62 网路电阻，MELF
63 钽电解电容 执行极性检查
65 铝电解电容
66 矩形芯片 （斜吸取检测功能）
70 (75) 功率晶体管
71 微调电阻器，微调电容器
72 HEMT 0 度供应
73 HEMT 45 度供应
74 微调电阻器，微调电容器 执行极性检查
80 圆形元件 （无极性）
123 (128) IC 类型引脚元件 支持分割影像
124 (129) J 引脚元件
140 (145) 倒装芯片
142 (147) 带有不规则锡球的黑色主体元件 支持分割影像
143 (148) CCGA 元件 支持分割影像
144 (149) LGA 元件 支持分割影像
151 (156) 使用机械爪贴装的黑色接插件
152 (157) 黑色主体接插件 支持分割影像
153 (158) 白色主体接插件 支持分割影像
160 (165) 主体测出 （前光）
170 机械爪元件有无检查
180 (185) 钽电容器，SOT- 类型元件 最多 6 根引脚
支持分割影像
3. 元件数据设置 QD148-03
102 NXT Ⅱ编程手册
备注 )括号中的影像类型使用元件中心。
181 线圈元件 两根 45 度的引脚
230 (235) 黑色主体 BGA 支持分割影像
231 (236) 白色主体 BGA 支持分割影像
233 (238) 黑色主体 CSP
234 (239) 白色主体 CSP
240 MPA （使用 VPDplus） 支持分割影像
241 插入销检测 （使用 VPDplus） 检测元件类型和引脚
支持分割影像
242 插入销检测 （使用 VPDplus） 检测元件类型和引脚
支持分割影像
2 4 3 插 入 销 检 测 检 测 引 脚
支持分割影像
251 分割元件检测
252 白色主体元件 支持分割影像
影像类型 元件类型 备注
