3. 元件数据设置 QD148-03 110 NXT Ⅱ编程手册 VT 152 (157) 黑色主体接插 件 必须在元件数据中输入元件主体尺寸和要素信息 。需要为不同宽度和长度的引脚创建各自 的要素信息。VT15 2 使用元件主体中心，VT15 7 使用元件中心。
QD148-03 3. 元件数据设置
NXT Ⅱ编程手册 109

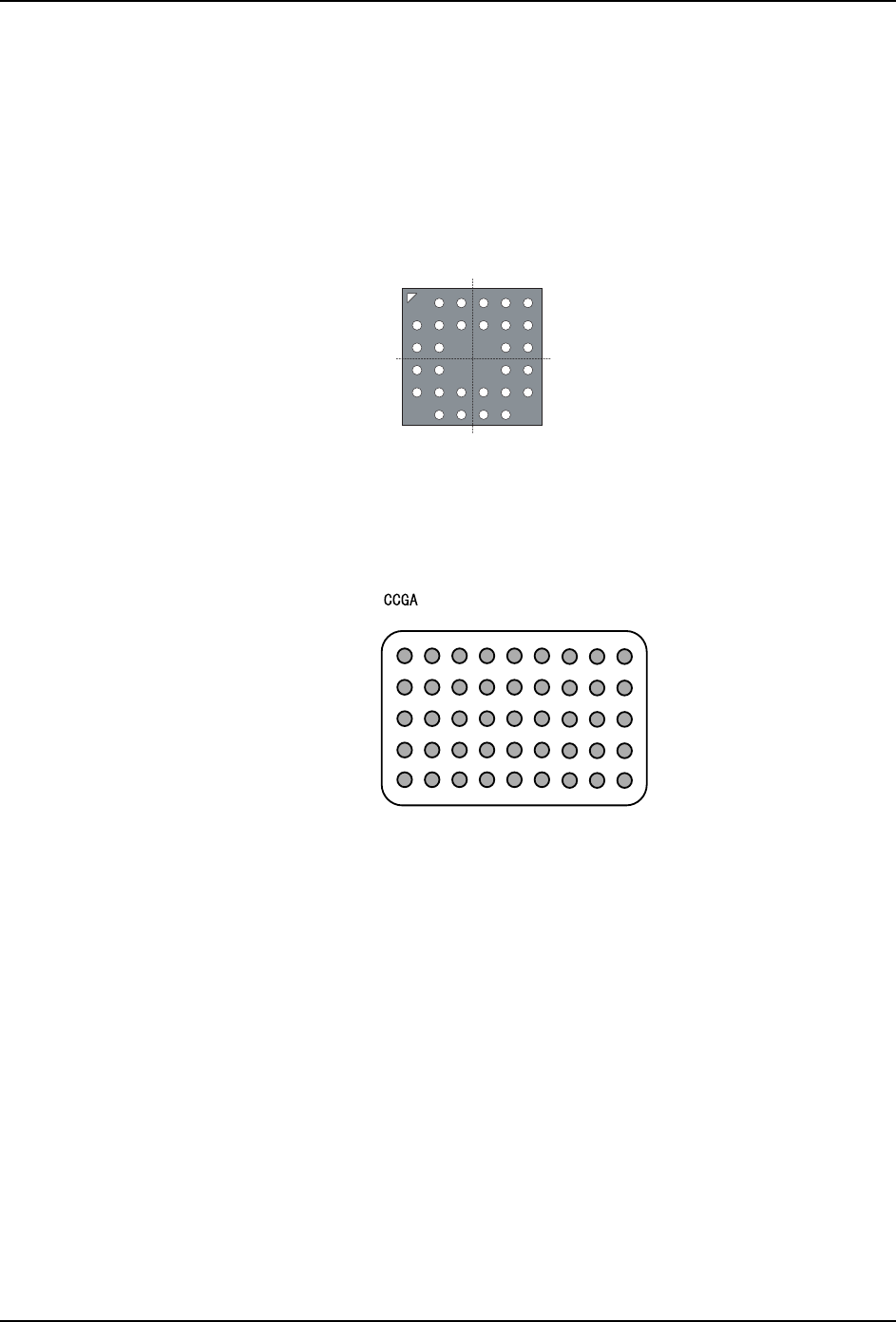

VT 142 (147) 带有不规则锡球的黑色主体元件
为带有不规则锡球的锡球元件选择该影像类型。必须输入元件主体尺寸和要素信息。VT142
的元件基准点是元件主体中心，VT147 的元件基准点是元件中心。
锡球引脚需要满足以下条件：
·元件上必须有两个或两个以上锡球。
·锡球间距必须大于或等于锡球直径的两倍。但是对于只有两个锡球的元件来说，
其间距在所有方向上必须大于或等于平均主体尺寸的六分之一。
VT 143 (148) CCGA 元件
必须输入元件主体尺寸和要素信息。VT143 使用元件主体中心，而 VT148 使用元件中心。
由于使用前光，所以可能因为引脚外形和光源状态而导致引脚显示方式的改变。在这种情况
下，需要对要素信息中引脚的位置、宽度和长度进行调整。
VT 144 (149) LGA 元件
必须在元件数据中输入元件主体尺寸和要素信息。VT144 使用元件主体中心，VT149 使用元
件中心。
VT 151 (156) 使用机械爪贴装的黑色接插件
必须在元件数据中输入元件主体尺寸和要素信息。需要为不同宽度和长度的引脚创建各自
的要素信息。VT151 使用元件主体中心，VT156 使用元件中心。
NXTPRG047
3. 元件数据设置 QD148-03
110 NXT Ⅱ编程手册

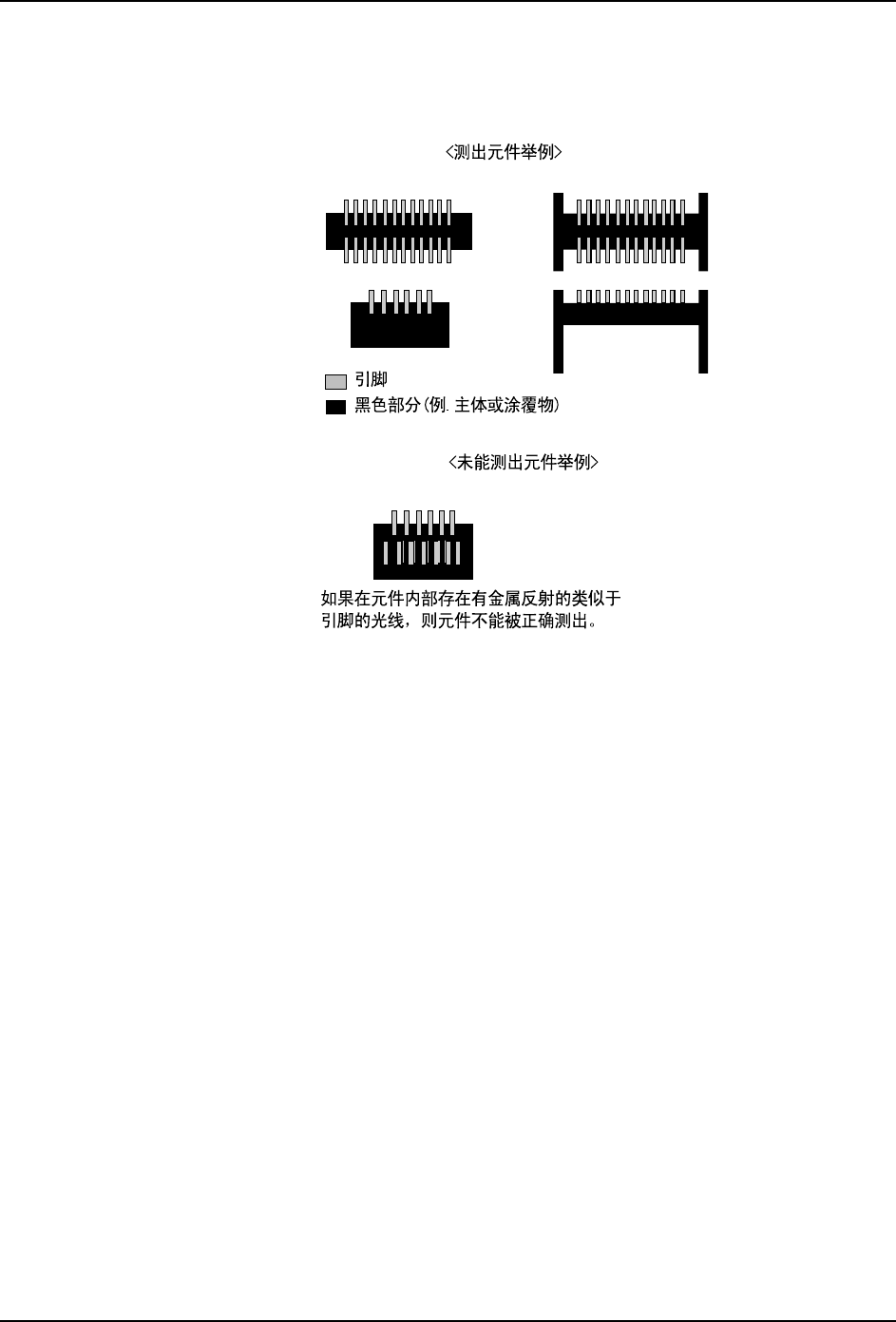

VT 152 (157) 黑色主体接插件
必须在元件数据中输入元件主体尺寸和要素信息。需要为不同宽度和长度的引脚创建各自
的要素信息。VT152 使用元件主体中心，VT157 使用元件中心。
QD148-03 3. 元件数据设置
NXT Ⅱ编程手册 111

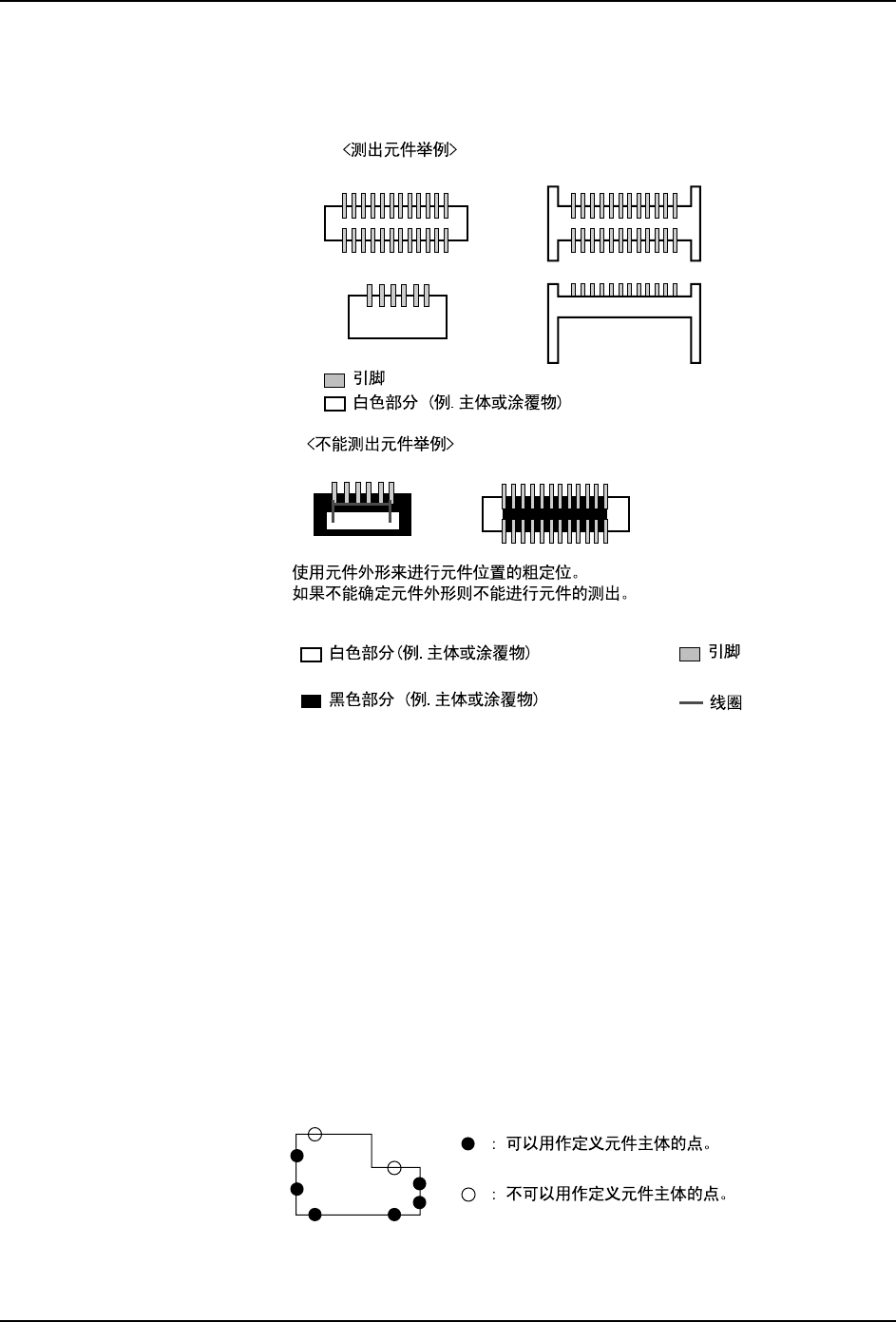

VT 153 (158) 白色主体接插件
必须在元件数据中输入元件主体尺寸和要素信息。需要为不同宽度和长度的引脚创建各自
的要素信息。VT153 使用元件主体中心，VT158 使用元件中心。
VT 160 (165) 主体测出
为引脚或突起输入元件主体尺寸和要素信息。VT160 使用元件主体中心，VT165 使用元件中
心。如果 [Result] 选项设置为 “Don’t inspect”，则不执行要素检测。
根据要素信息中指定的引脚数据和突起数据自动判断元件主体检测点位置。当不能自动判
断检测位置时，可在要素信息的每一边为检测点指定最多两个要素。要指定元件主体检测
点，请指定好边后在要素信息位置组的 [X] 和 [Y] 项目中输入坐标值，为其他所有
“detection”要素项目输入 “0”。
备注 )不管是否执行引脚检测都必须在要素信息中定义引脚。
备注 )当设置元件主体的检测选项时，需要进行设置，使得至少有 1 条检测出元件主体上 2
点的边和 2 条检测出元件主体上 1 点的边存在。如果检测点数量不够，则注册数据时将
会产生错误。
备注 )如果元件主体边缘不能清晰显示，则将导致错误或者降低贴装精度。
备注 )如果吸嘴突出元件边缘，则将不能正确执行处理。
备注 )如果从一边的指定检测点获取的直线不平行或不垂直于从另一边检测点获取的直线，
则将无法执行处理。
