5.5 测试跳过定位点数据
可以测试 Job 中拼版跳过定位点和主跳过定位点的跳过定位点数据。测试数据非常重要，因
为用于决定跳过定位点是否存在的跳过定位点读取等级必须手动设置。由于 Job 电路板之间
的颜色和反射差异，某个等级可能适合某个 Job 但可能不适合其他 Job。因此测试数据非常
重要，它能确保定位点能被正确测出并且没有错误。
1. 单击 [Start]，指向 [Programs]-[Fuji NXT-2 Accessory]，然后单击 [MEdit]。启动
MEdit，显示 MEdit 窗口。
2. 从 [File] 菜单中选择 [Open Current Job]。显示 [Acquire current production Job]
对话框。
3. 双击带有需要编辑 Job 的机器的生产线，然后双击机器名称来显示模组。选择需要编辑
Job 的模组。[Job] 组合框中将自动显示模组中的 Job 名称。
4. 根据需要，在带有需要编辑 Job 的模组中选择通道。
5. 单击 [OK]，打开 Job 中所指定的数据。
6. 将要进行测试的电路板装载到要使用的模组中。
7. 在要进行测试的模组操作面板中按下 MANUAL 将操作方式更改为手动模式。模组必须处
于手动模式，否则不能执行以下几个步骤。

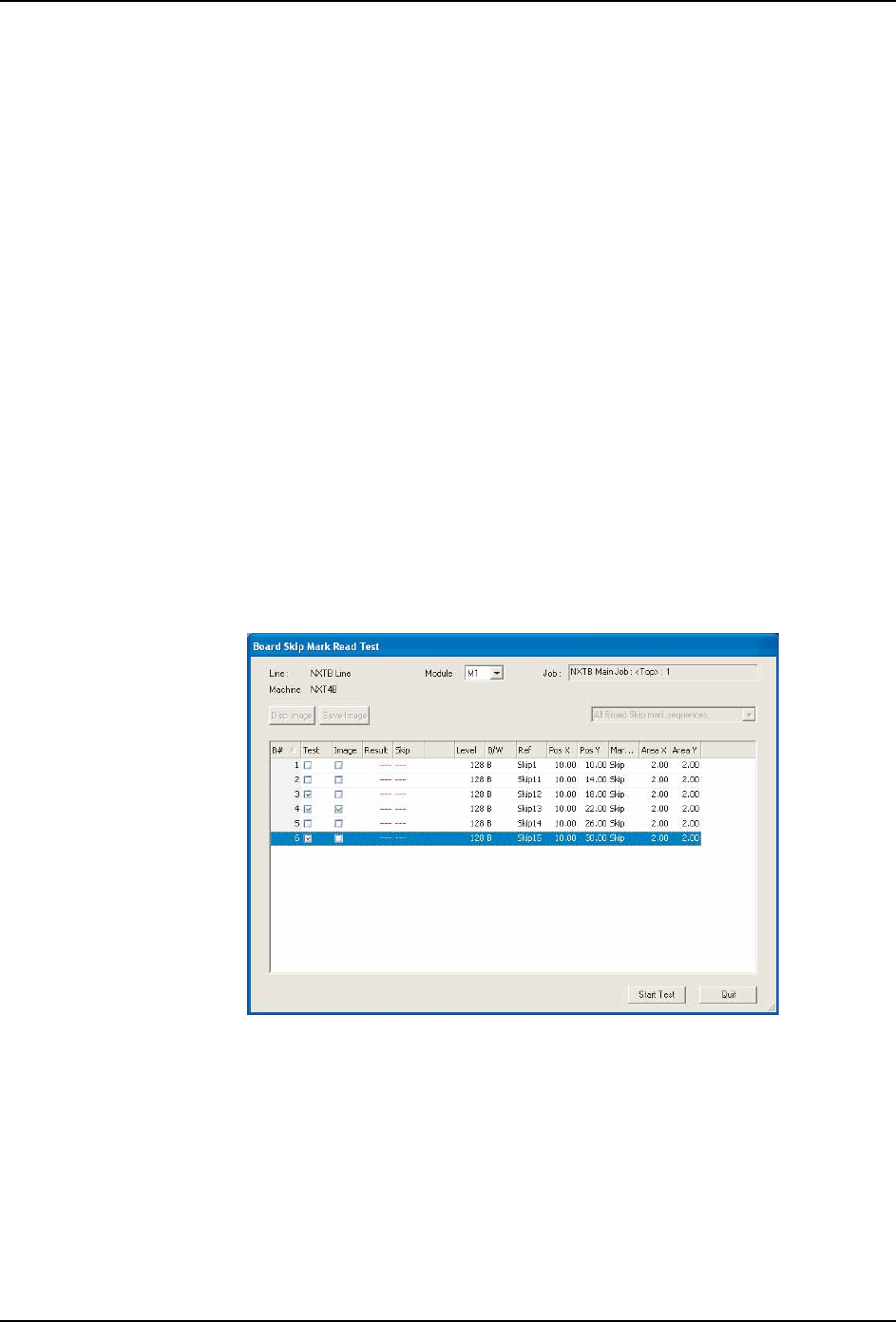

8. 从 [Tools] 菜单中选择 [Board Skip Mark Check]。打开 [Board Skip Mark Read
Test] 对话框，显示 Job 中的跳过定位点数据。
9. 从下拉列表中指定要执行读取测试的模组。
10.将要进行测试数据的 [Test] 设置更改为 “Yes”。如果同时还要显示图像，请将
[Image] 设置更改为 “Yes”。
11.单击 [Start Test]，测试结果以红色显示。
12.如果不能识别跳过定位点，请检查结果编号，然后单击 [Quit] 关闭对话框，再根据测
试结果在 MEdit 中编辑数据。
13.重新将 Job 发送给机器，再次进行读取测试。重复该步骤直到能正确识别跳过定位点。
NXTEJM002Ea
QD148-03 5. 在机器上编辑 Job （MEdit）
NXT Ⅱ编程手册 145
5.6 NXT-2 上的跳过项目
5.6.1 跳过子电路板
如果出于某些原因，某个电路板生产批量中总有一个特殊的子电路板需要跳过，则可以简单
地通过指定生产批号跳过来实现。使用该功能时需要注意以下几点。
·当为第一个模组指定了子电路板跳过后，该子电路板会在第一个模组后的所有模
组中都被跳过。
·只有新电路板才应用跳过设置，即已经载入机器中的电路板不应用跳过设置。
·基于跳过定位点的 Job 拼版跳过设置和拼版跳过不能被该功能覆盖。
·启用与跳过功能相关的机器配置设置（操作步骤在下面列出）。配置设置启用后，
电路板搬运时间将会延长约 300ms。
·如果在所有生产批量中都要跳过某个子电路板，则请使用 Fuji Flexa 来跳过
Job 中的该子电路板。
·如果没有设置要跳过的子电路板 （每块电路板的跳过和不跳过有变化）, 请使用
跳过定位点来跳过需要跳过的子电路板。
指定机器配置来启动该功能
1. 启动辅助软件，单击要在在线监视器中更改设置的机器名称。
2. 根据需要从下拉列表中指定一个用户 ID，输入该指定用户的密码，然后单击 [Log on]。
显示机器附加页面。
3. 单击 [Menu] 窗格中的 [Machine Configuration]。辅助软件与机器相连并接收机器信
息。完成后将显示设置页面。
4. 从 [Category] 下拉列表中选择 [Skip boards at the machine setting]。显示该类别的
设置。
5. 将 [Skip boards at the machine] 设置选择为 [ON] 选项。
6. 单击 [Send to Machine] 将新设置发送给机器。显示完成信息后将启动设置。
5. 在机器上编辑 Job （MEdit） QD148-03
146 NXT Ⅱ编程手册
跳过机器上的子电路板
1. 在载入批量生产的子电路板跳过对象的电路板之前，请在确认最初模组内没有残留电路
板后按下 CYCLE STOP 停止生产。

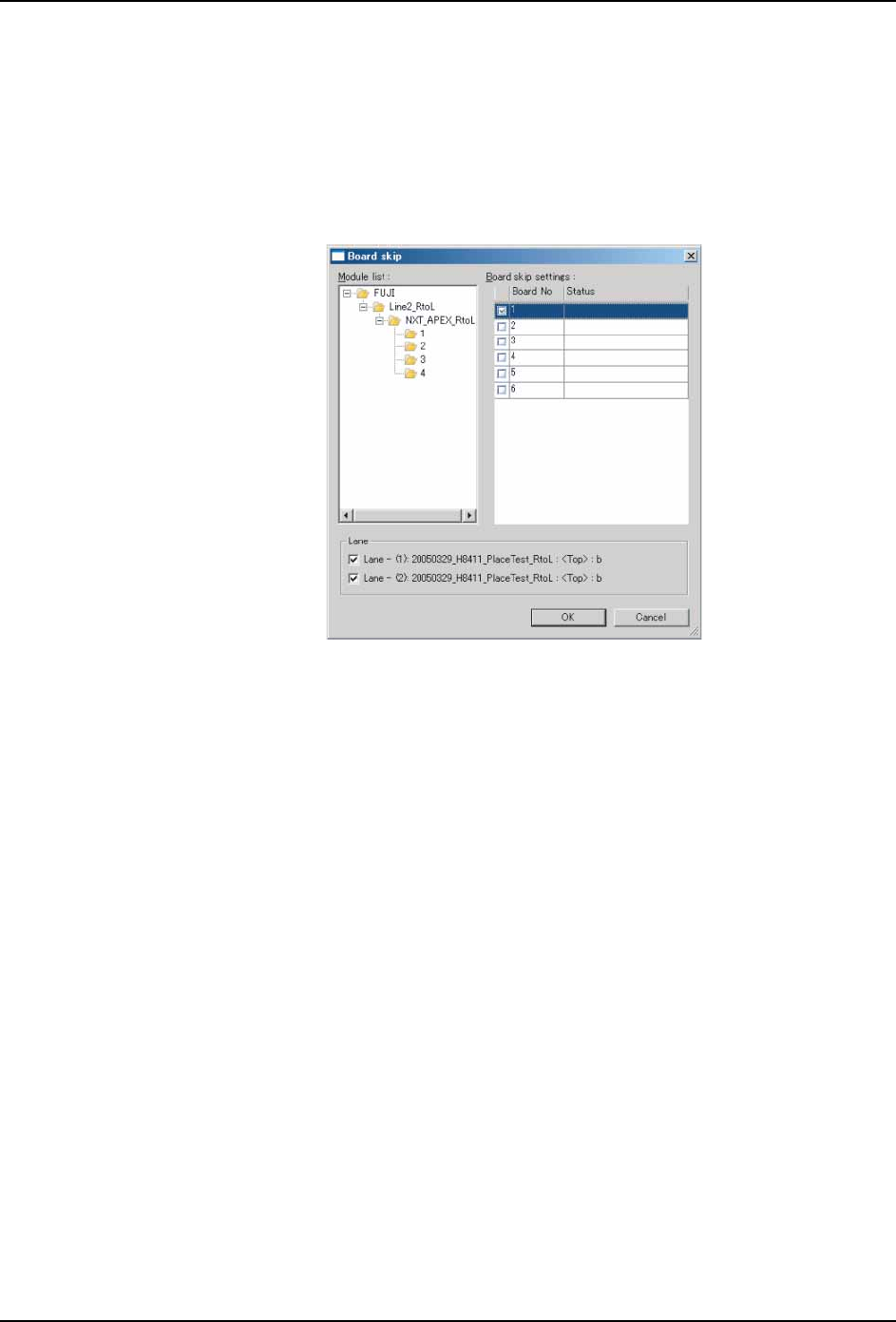

2. 启动 MEdit，从 [Tool] 菜单中选择 [Board skip]。显示 [Board skip] 对话框。
3. 选择工厂、生产线、NXT-2 机器，然后从 [Module list] 中选择第一个模组。[Board
skip settings] 列表中将显示可用子电路板和通道列表。
4. 选择要跳过的通道和子电路板的复选框。
备注 )通过使用 [Shift] 或 [Ctrl] 键可以选择多个子电路板的复选框。首先按住 [Shift] 或
[Ctrl] 键，然后左击希望选择的子电路板，这些子电路板将以加亮显示。然后松开
[Shift] 或 [Ctrl] 键，选择任何一个加亮显示的子电路板的复选框。这样就能自动选
择所有加亮显示的子电路板的复选框了。
5. 单击 [OK] 应用跳过设置，然后关闭 MEdit。
备注 )新的跳过设置只应用于那些在设置完成后才载入模组的电路板。
6. 开始生产，装载要应用拼版跳过的电路板。
当子电路板指定为跳过后，跳过的子电路板将显示在模组的操作面板中。确认要跳过的子电
路板是正确的。当转换到要生产先前跳过的子电路板的生产批量时，请务必取消跳过设置。
NXTEJM001
