QD148-03 5. 在机器上编辑 Job （MEdit）
NXT Ⅱ编程手册 157
5.8 测试吸取位置
5.8.1 概述
吸取测试功能允许用户在开始生产之前查看和编辑机器上 Job 的吸取位置。通过该功能可以
使生产刚开始时的吸取错误大幅度减少。可以进行两个吸取项目的测试。可对吸取 X 和 Y 位
置进行检查和编辑，也可以使用具有对应功能的工作头对吸取高度进行测试和编辑。这些项
目均可用于供料器或料盘中的元件。通过对料盘使用该功能还可以对例如吸取位置和间距
数据这样的料盘吸取数据进行编辑。
5.8.2 测试供料器中的吸取位置
使用该功能检查和编辑供料器中吸取元件的 X-、Y- 和 Z- 位置。
启动吸取测试
1. 向机器传送带有将要执行测试的吸取位置的 Job，等待主屏幕显示模组中所有操作用电
路板。
2. 根据需要启动并登录到 MEdit 中。
3. 在 [File] 菜单中单击 [Open Current Job]。显示 [Acquire current production job]
对话框。
4. 双击带有需要测试吸取位置的机器的生产线，然后双击机器名称来显示模组。选择需要
测试吸取位置的模组。[Job] 组合框中将自动显示模组中的 Job 名称。
5. 根据需要，选择从中测试吸取位置数据的通道。
6. 单击 [OK] 打开 Job 中所指定的数据。
7. 选择 [Feeder Setup] 标签页。

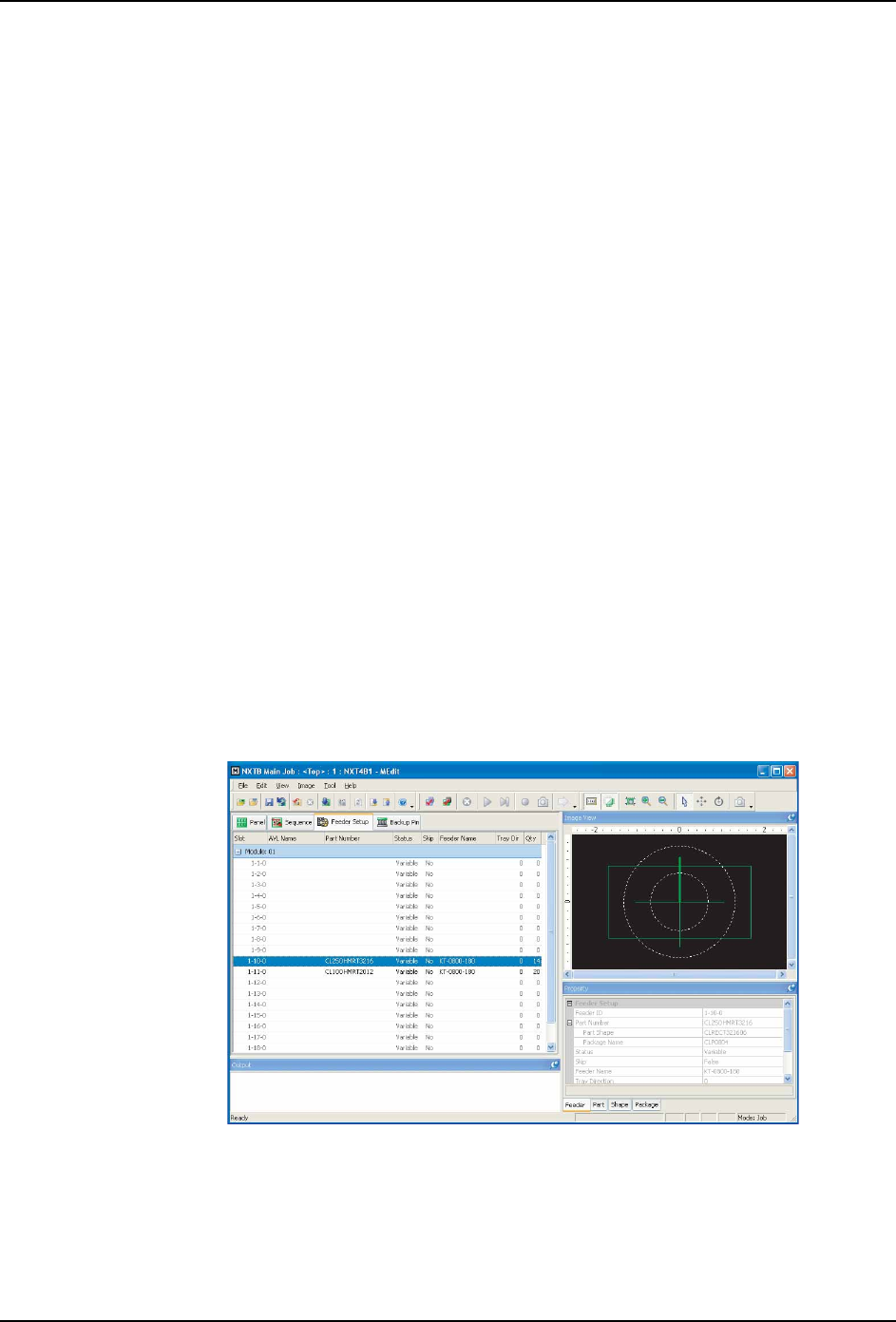

8. 选择将要执行吸取测试的料槽。
01PRG-0030Ea
5. 在机器上编辑 Job （MEdit） QD148-03
158 NXT Ⅱ编程手册
9. 从 [Tool] 菜单中选择 [Pickup Check]-[Pickup Check]。模组操作面板的背景色变为表
示模组正在进行测试的紫色。
备注 )进行吸取位置测试时供料器不会自动执行送料操作，而需要手动将元件送到吸取位
置。另外，送料数根据供料器的不同而有所不同。详细内容请参考 " 5.8.4 吸取测试
时的供料器送料数和料带的返回方法 "。

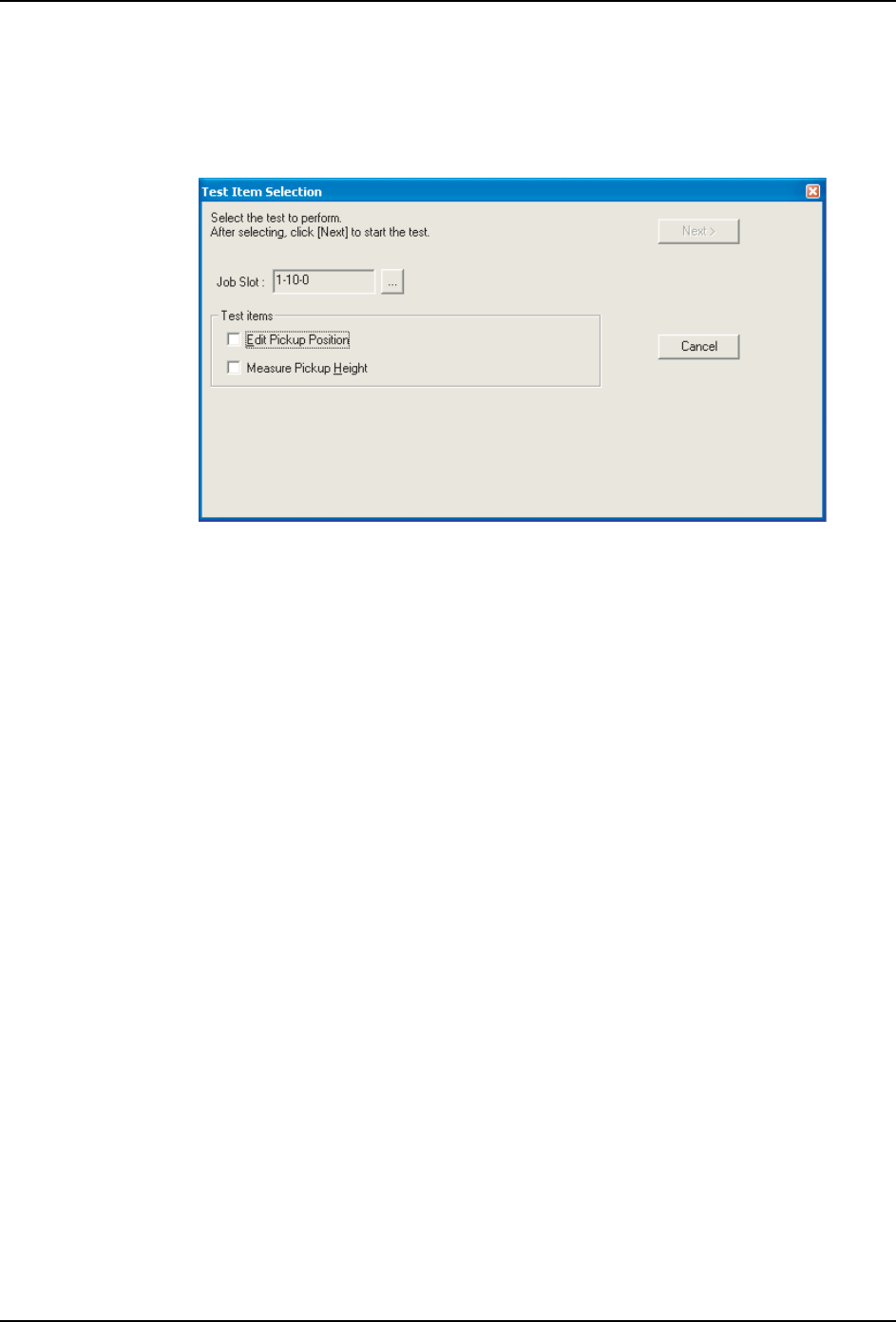

10.从新的显示部分中选择要执行测试的类型。如果选择了 [Edit Pickup Position] 选项，
请继续执行下一步。如果只选择了 [Measure Pickup Height] 选项，请跳至步骤 14。
备注 )因为吸取高度测量使用吸取压力控制，所以高度测量测试不能使用不带压力检查传感
器的工作头。在这种情况下，不能选择 “Measure pickup Height”项目。
NXTEJM013Ea
