将更改后的设置发送回模组
19.显示吸取位置的修正量结果。检查结果，如果结果可接受，请单击 [Update] 将更改发
送回 Job 中。可以通过单击 [Back] 返回到吸取测试的前一步骤。
20.单击 [Finish] 结束测试。如果没有更改设置，这样就完成了测试。如果有更改，请执
行以下步骤。
21.显示指定向哪个模组传送数据的对话框。选择将更改传送回 Job 数据的模组，然后单击
[OK]。请注意，如果多个模组中存在相同元件，请选择所有存在相同元件的模组。
22.显示询问是否运行数据检查器的对话框。单击 [Yes] 使用数据检查器检查 Job 数据。
23.显示包含传送结果的对话框。检查结果，如果传送成功，请单击 [Close]。
NXTEJM019Ea
5. 在机器上编辑 Job （MEdit） QD148-03
162 NXT Ⅱ编程手册
5.8.3 测试料盘中的吸取位置
使用该功能对料盘中吸取元件的间距和 X-/Y-/Z- 位置进行检查和编辑。
启动吸取测试
1. 向机器传送带有将要测试的吸取位置的 Job，等待主屏幕显示模组中所有操作用电路
板。
2. 根据需要启动并登录到 MEdit 中。
3. 在 [File] 菜单中单击 [Open Current Job]。显示 [Acquire current production job]
对话框。
4. 双击带有需要测试吸取位置的机器的生产线，然后双击机器名称来显示模组。选择需要
测试吸取位置的模组。[JOB] 组合框中将自动显示模组中的 Job 名称。
5. 根据需要，选择从中测试料盘吸取位置数据的通道。
6. 单击 [OK] 打开 Job 中的指定数据。

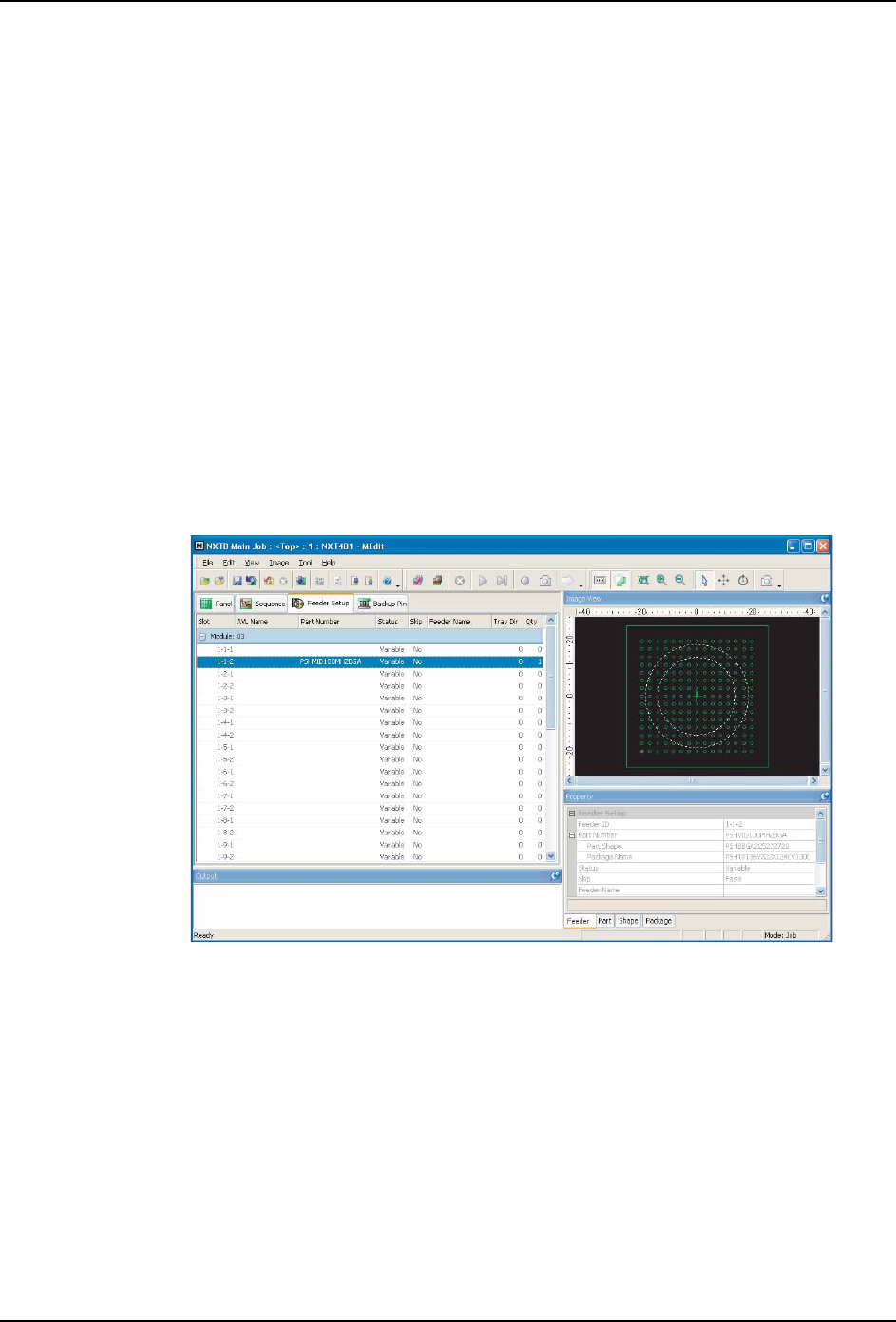

7. 选择 [Feeder Setup] 标签页。
8. 选择将要执行吸取测试的料槽。
01PRG-0031Ea
QD148-03 5. 在机器上编辑 Job （MEdit）
NXT Ⅱ编程手册 163
9. 从 [Tool] 菜单中选择 [Pickup Check]-[Pickup Check]。模组操作面板的背景色变为表
示模组正在进行测试的紫色。
10.从新的显示部分中选择要执行的测试类型。如果选择了 [Calculate Tray Pitch] 或
[Edit Pickup Position] 选项，请继续执行下一步。如果只选择了 [Measure Pickup
Height] 选项，请接着执行步骤 22。
备注 )因为吸取高度测量使用吸取压力控制，所以高度测量测试不能使用不带压力检查传感
器的工作头。在这种情况下，不能选择 “Measure pickup Height”项目。

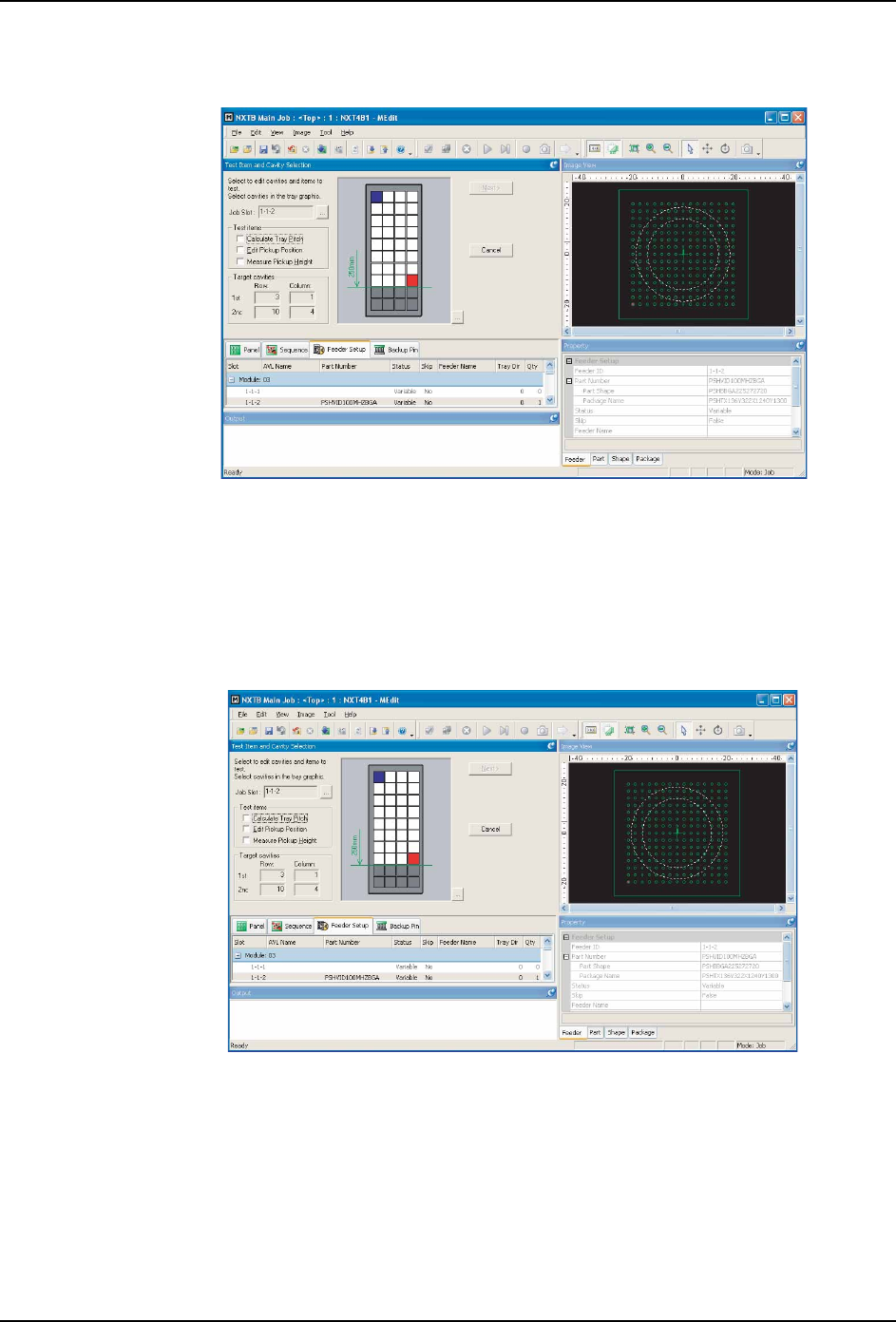

检查和编辑料盘间距以及 X/Y 位置
11.如果选择了 [Calculate Tray Pitch] 选项，则可在料盘中指定两个可吸取位置。如果
仅选择了 [Edit Pickup Position]，则只能选择一个吸取位置。选择所需位置后才显示
[Next]。
备注 )不必选择第一个和最后一个吸取位置。可以选择料盘中的任何位置。但是测量料盘间
距时，如果所选择的两个凹槽相距最远，则测量结果将更佳。不能选择超过料盘 250mm
的料盘位置，因为定位相机的行程对此有限制。
12.单击 [Next] 显示 [Edit First Cavity] 步骤。如果不执行料盘间距测试而编辑吸取位
置，请跳至步骤 19。如果不编辑第一个吸取位置数据而测量吸取高度，请跳至步骤 22。
NXTEJM021Ea
