2. Job 编制器 QD148-03
20 NXT Ⅱ编程手册
Panel Orientation
Panel Conveyance
Glue
Backup Plate
设置 说明
Rotation 指定电路板方向。
设置 说明
Speed 指定电路板搬运速度。
High：该速度以稳定方式搬运带有标准元件的电路板。
Middle：以高速度的 70% 搬运电路板。
Low：以高速度的 50% 搬运电路板。
ULow：以高速度的 30% 搬运电路板。
Decelerate Module
No.
指定电路板送出模组时降低了搬运速度的模组号码。
Speed After
Decelerate
指定电路板从指定了降低搬运速度的模组中送出的电路板
搬运速度。该速度设置必须小于在 [Speed] 中指定的速
度。
Middle：以 Speed 的 Middle 设置搬运电路板。
Low：以 Speed 的 Low 设置搬运电路板。
ULow：以 Speed 的 ULow 设置搬运电路板。
Clamp Torque 指定夹紧电路板时的夹力。
Normal：普通
Soft：弱 （在易碎电路板上贴装元件时使用该设置。）
Bottom Side Part
Height
指定电路板底面上元件的高度。对于短的元件，传送速度
可以增加。
设置 说明
Do Apply Check 指定是否将胶着剂检查顺序应用于检查胶着剂状态。
Yes：指定胶着剂检查顺序并执行检查。
No：不检查。
设置 说明
Backup Plate Name 指定支撑板名称。这是执行换线时用于表示特定支撑板的
选项。
Use Auto Backup
Pin
指定是否使用自动支撑销。
Yes：使用自动支撑销。
No：不使用自动支撑销。
QD148-03 2. Job 编制器
NXT Ⅱ编程手册 21
Placing Procedure
Mark Read Procedure
Panel Stopping Position Correction
当 Job 下一次传送给机器或执行优化时设置生效。
设置 说明
Placed Parts
Height
指定来自前一机器电路板上元件的高度。
因为根据 NXT 和 AIM 机器工作头类型的不同，最大允许高
度也会有所不同，所以将所有模组 / 工作头的最小允许高
度数值应用于整台机器。
工作头类型：最大允许高度
H01，H02，OF：25.4 mm
H04：9.5 mm
F04，G04：6.5 mm
H08：6.5 mm
H12，H12S：3.0 mm
GL：7.0 mm（Stroke Height：12.0 mm），3.0mm（Stroke
Height：8.0mm），0.0mm （Stroke Height：6.0mm 或更
小）
设置 说明
Area Tolerance 读取定位点时，如果有对象被错误地识别为定位点，则就
要比较当前和以前的定位点读取结果，然后来确定。计算
各个定位点以前结果和当前结果之间的偏差宽度，然后比
较。
输入公差值。如果只在电路板装载位置上有偏差，则很有
可能是宽度有偏差。如果超过公差值，则机器就判定该定
位点被错误地识别并产生错误。
如果公差值是 0 mm，不检查公差值。
Pitch Tolerance 读取定位点时，如果有对象被错误地识别为定位点，则就
要比较当前和以前的定位点读取结果，然后来确定。计算
各个定位点以前结果和当前结果之间的距离，然后比较。
输入公差值。只要电路板不是极端变形，则很有可能是定
位点之间的距离有偏差。如果超过公差值，则机器就判定
该定位点被错误地识别并产生错误。
如果公差值是 0 mm，不检查公差值。
设置 说明
Scan Area X/Y 修正电路板停止位置时该项目用于指定电路板边缘检查的
X 和 Y 方向的尺寸。
Shutter Speed 检查电路板边缘时该项目用于指定定位相机所使用的快门
速度。数值越大，快门速度越慢，影像越亮。
Color 该项目指定电路板边缘检查时使用的光源 （颜色）。根据
电路板颜色的不同，需要进行不同的设置。
Pattern 该项目指定电路板边缘检查时使用的光源 （类型）。根据
电路板颜色的不同，需要进行不同的设置。
2. Job 编制器 QD148-03
22 NXT Ⅱ编程手册
指定 NXT-2 的 Head Setup 设置
通常情况下没必要对 [Head Setup] 标签页进行设置。工作头设置会在优化时根据吸嘴更换
器中的吸嘴设置自动进行。

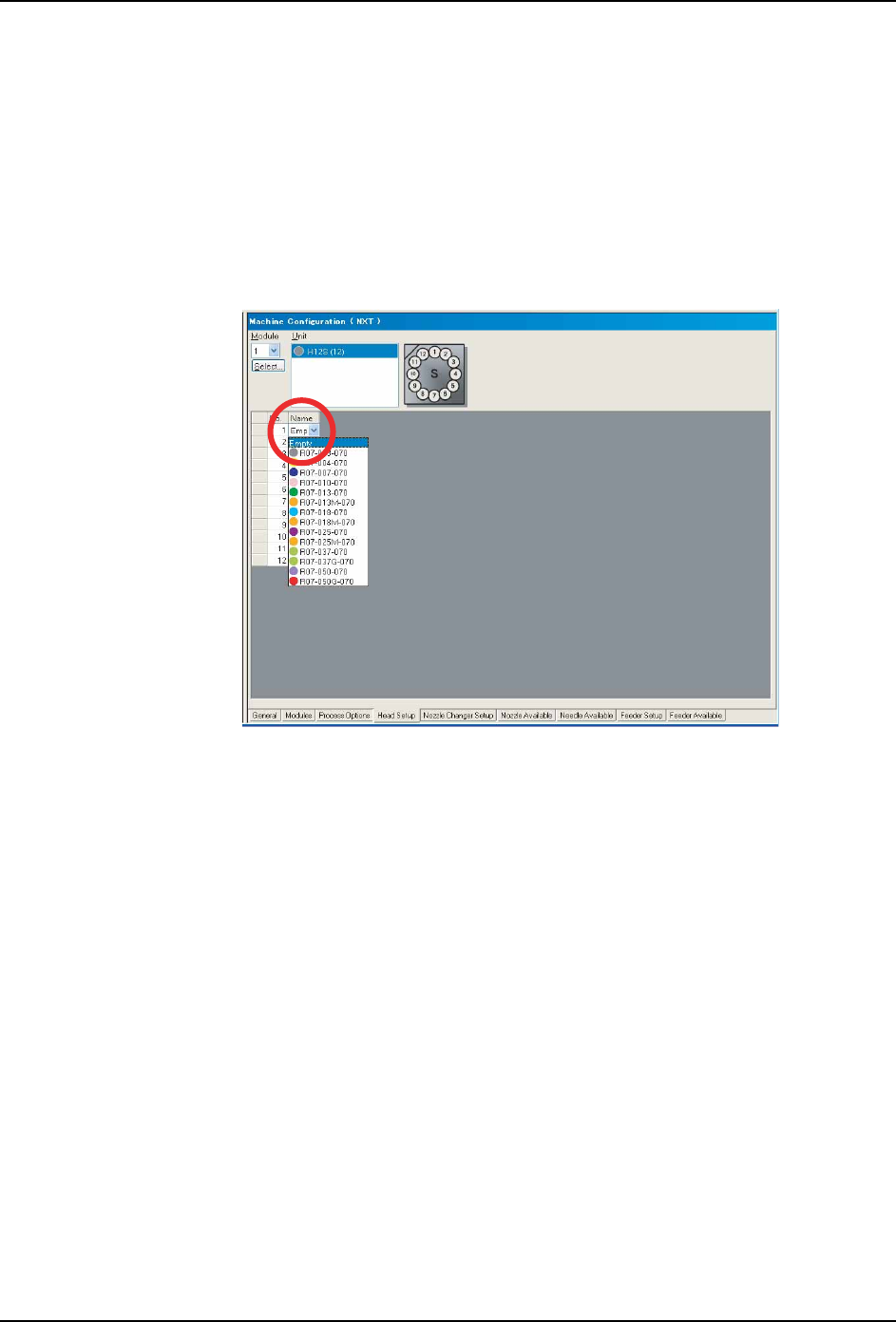

1. [Machine Configuration] 窗格下方有多个标签页。请选择 [Head Setup] 标签页。
2. 从 [Module] 下拉列表中选择需要进行设置的模组。
3. 单击吸嘴表格的 [Name] 字段显示可用吸嘴的下拉列表。请为该位置选择所需的吸嘴。
备注 )可以同时为多个位置指定吸嘴。为工作头选择多个吸嘴位置，然后在窗口中右击。选
择 [Select Nozzles]，然后从下拉列表中为所选位置选择所需吸嘴，最后单击 [OK]。
4. 重复上述操作，直到目标位置的所有所需吸嘴都设置完毕。
