QD148-03 2. Job 编制器
NXT Ⅱ编程手册 23

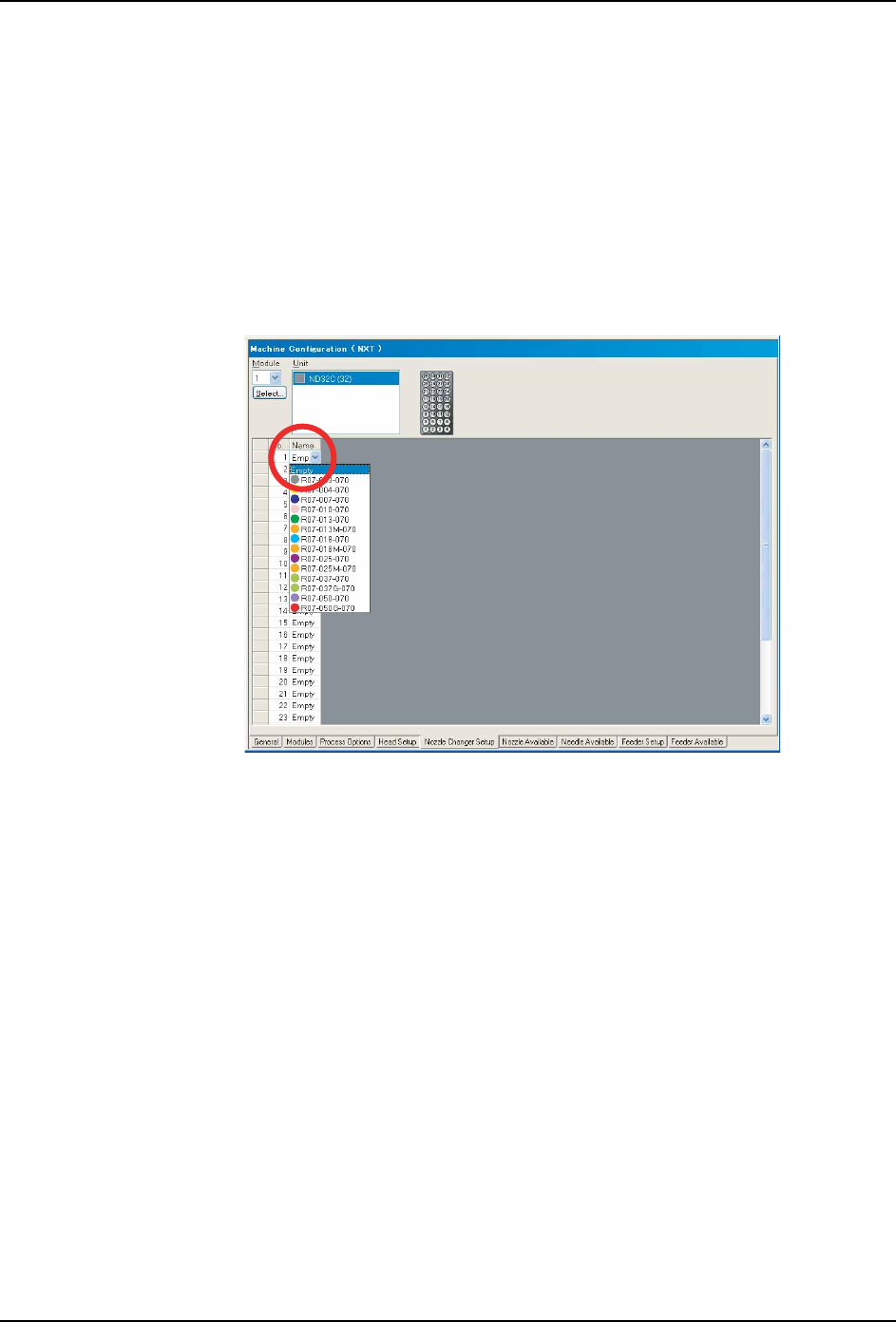

指定 NXT-2 的 Nozzle Changer Setup 设置
如果机器上的吸嘴设置与 [Nozzle Changer Setup] 标签页中的吸嘴设置不同或者生产过程
中要使用不同的吸嘴，则需要对 [Nozzle Changer Setup] 标签页进行设置。
1. [Machine Configuration] 窗格下方有多个标签页。请选择 [Nozzle Changer Setup] 标
签页。
2. 从 [Module] 下拉列表中选择需要设置吸嘴的模组。
3. 单击吸嘴表格的 [Name] 字段显示可用吸嘴的下拉列表。请为该位置选择合适的吸嘴。
备注 )可以同时为多个位置指定吸嘴。为更换器选择多个吸嘴位置，然后在窗口中右击。选
择 [Select Nozzles]，然后从下拉列表中为所选位置选择所需吸嘴，最后单击 [OK]。
4. 重复上述操作，直到目标位置的所有所需吸嘴都设置完毕。
01PRG-0057E
2. Job 编制器 QD148-03
24 NXT Ⅱ编程手册
指定机器的 Nozzle Available 设置
通过设置 NXT-2 的可用吸嘴，就可以在选择吸嘴时只显示可用吸嘴了。这样能确保不会选择
不可用的吸嘴并且将减少吸嘴下拉列表中的吸嘴数量，以便于进行选择。也可以指定吸嘴数
量。
1. [Machine Configuration] 窗格下方有多个标签页。单击 [Nozzle Available] 标签页显
示机器可用吸嘴。
2. 双击目标吸嘴 [Available] 列下的数据单元格，显示下拉列表框。如果机器可以使用该
吸嘴，请选择 “Yes”，如果机器不能使用该吸嘴，请选择 “No”。重复此操作，直到
所有可用吸嘴和不可用吸嘴都指定完毕。
3. 如果希望指定吸嘴数量，请将窗口滚动到右侧，然后在 [Qty] 列中指定可用吸嘴数量。
如果保留为 0 并且可用吸嘴设置为 “Yes”，则吸嘴数量就没有限制。
指定 NXT-2 的 Feeder Setup 设置
通常不需要对 [Feeder Setup] 标签页进行设置。供料器设置将在优化过程中根据 Feeder
Available 进行自动设置。
01PRG-0058E
01PRG-0059E
QD148-03 2. Job 编制器
NXT Ⅱ编程手册 25
指定机器的 Feeder Available 设置
通过设置 NXT-2 机器的可用供料器，在执行优化时就将不会选择不可用的供料器了。另外还
可以指定各个可用供料器类型的数量，这样优化操作就不会使用超过某个供料器类型可用
数量的供料器了。
1. [Machine Configuration] 窗格下方有多个标签页。单击 [Feeder Available] 标签页显
示该机器可用的供料器。
2. 双击目标供料器 [Available] 列下的数据单元格，显示下拉列表框。如果机器可以使用
该供料器，请选择 “Yes”，如果机器不能使用该供料器，请选择 “No”。重复此操作，
直到所有可用供料器和不可用供料器都指定完毕。
3. 如果希望指定供料器数量，请将窗口滚动到右侧，然后在 [Qty] 列中指定可用供料器数
量。如果保留为 0 并且可用供料器设置为 “Yes”，则供料器数量就没有限制。
此设置将在下次执行优化时生效。
01PRG-0060E
