QD148-03 2. Job 编制器 NXT Ⅱ编程手册 25 指定机器的 Feeder Available 设置 通过设置 NXT-2 机器的可用供料器， 在执行优化时就将不会选择不可用 的供料器了。 另外还 可以指定各个可用供料器类型的数量 ，这样优化操作就不会使用超过某个供料器类型可用 数量的供料器了。 1. [Machine Con figuration] 窗格下 方有多个标签页。单击 [Feeder Available] 标…
2. Job 编制器 QD148-03
24 NXT Ⅱ编程手册

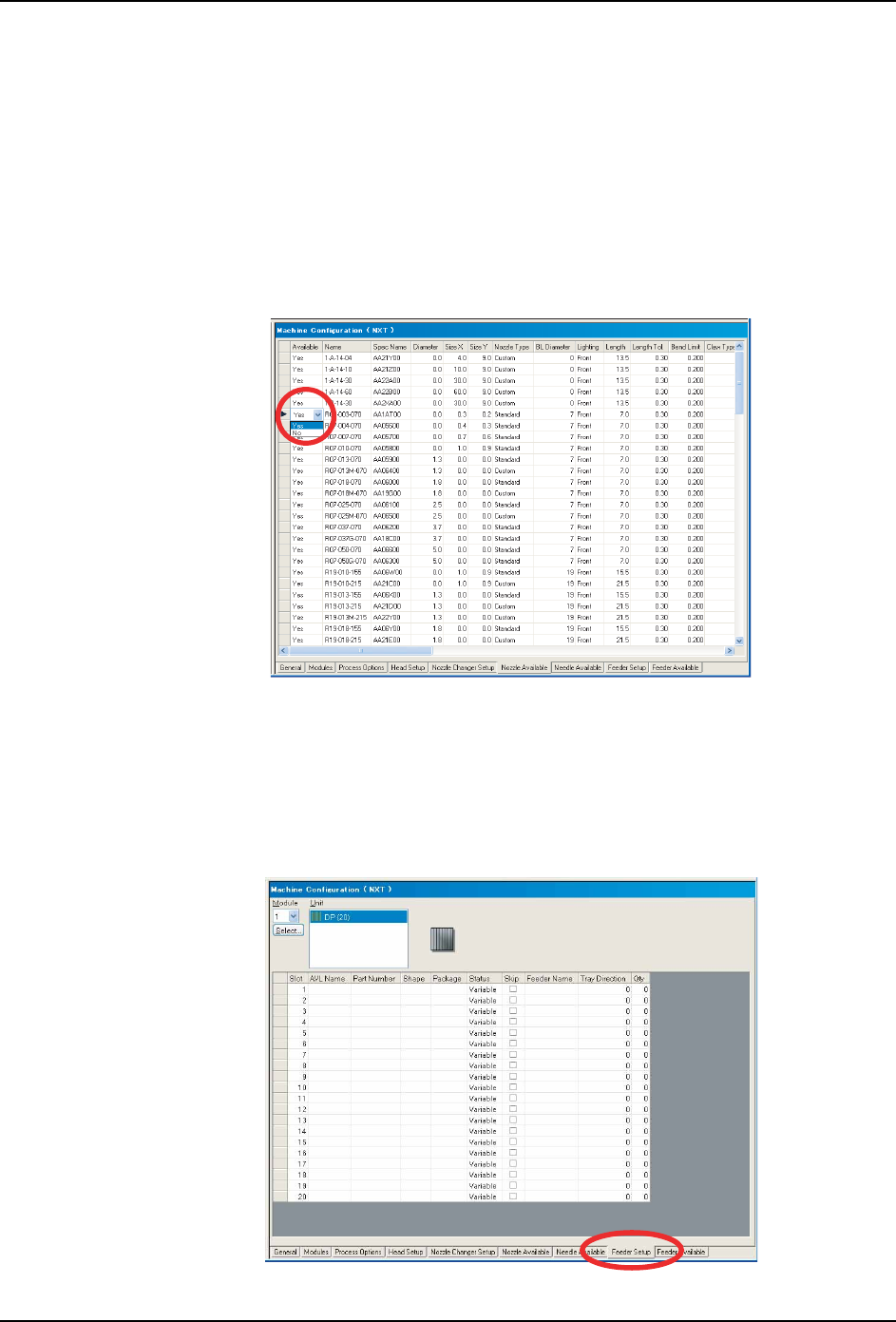

指定机器的 Nozzle Available 设置
通过设置 NXT-2 的可用吸嘴，就可以在选择吸嘴时只显示可用吸嘴了。这样能确保不会选择
不可用的吸嘴并且将减少吸嘴下拉列表中的吸嘴数量，以便于进行选择。也可以指定吸嘴数
量。
1. [Machine Configuration] 窗格下方有多个标签页。单击 [Nozzle Available] 标签页显
示机器可用吸嘴。
2. 双击目标吸嘴 [Available] 列下的数据单元格，显示下拉列表框。如果机器可以使用该
吸嘴，请选择 “Yes”，如果机器不能使用该吸嘴，请选择 “No”。重复此操作，直到
所有可用吸嘴和不可用吸嘴都指定完毕。
3. 如果希望指定吸嘴数量，请将窗口滚动到右侧，然后在 [Qty] 列中指定可用吸嘴数量。
如果保留为 0 并且可用吸嘴设置为 “Yes”，则吸嘴数量就没有限制。
指定 NXT-2 的 Feeder Setup 设置
通常不需要对 [Feeder Setup] 标签页进行设置。供料器设置将在优化过程中根据 Feeder
Available 进行自动设置。
01PRG-0058E
01PRG-0059E
QD148-03 2. Job 编制器
NXT Ⅱ编程手册 25

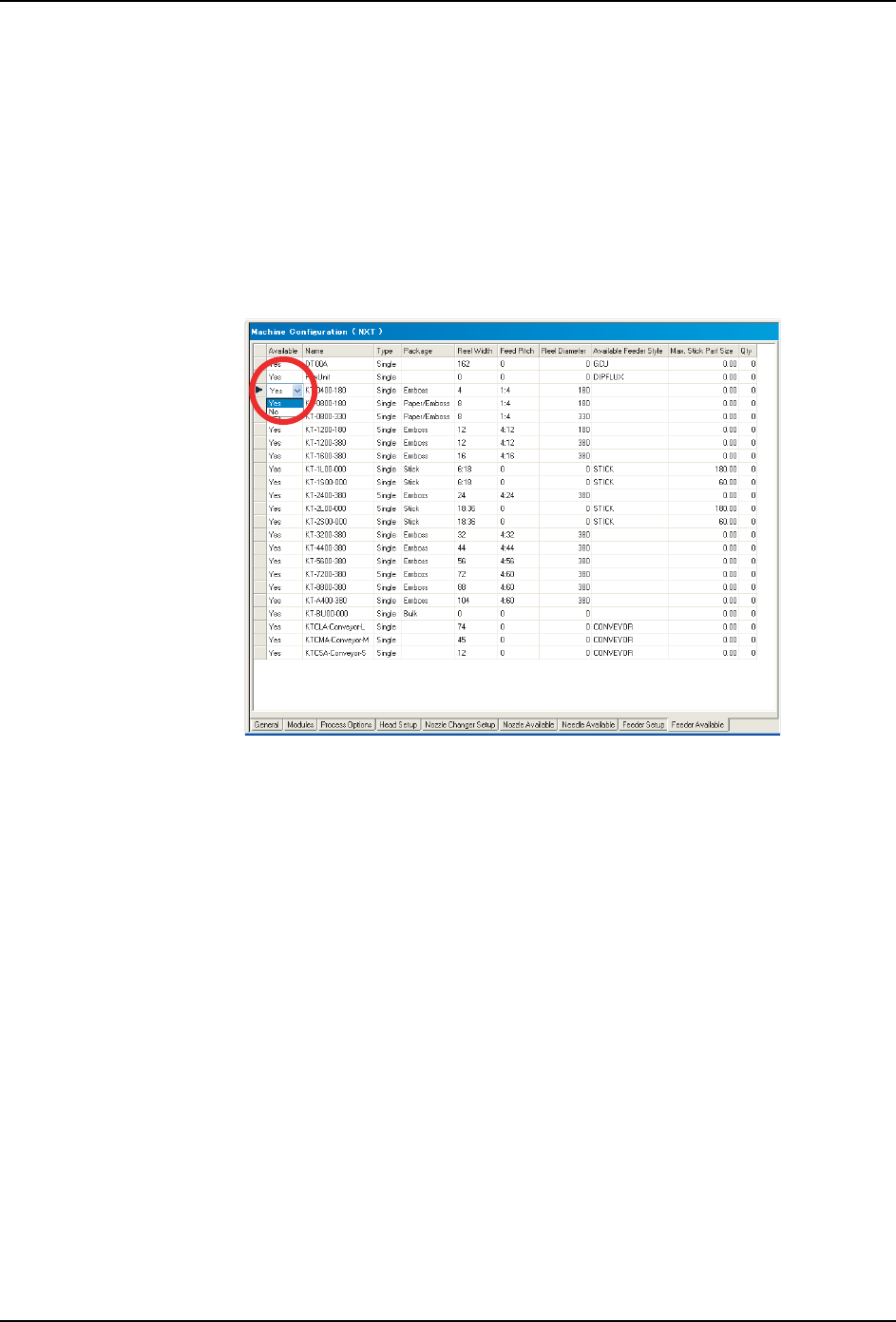

指定机器的 Feeder Available 设置
通过设置 NXT-2 机器的可用供料器，在执行优化时就将不会选择不可用的供料器了。另外还
可以指定各个可用供料器类型的数量，这样优化操作就不会使用超过某个供料器类型可用
数量的供料器了。
1. [Machine Configuration] 窗格下方有多个标签页。单击 [Feeder Available] 标签页显
示该机器可用的供料器。
2. 双击目标供料器 [Available] 列下的数据单元格，显示下拉列表框。如果机器可以使用
该供料器，请选择 “Yes”，如果机器不能使用该供料器，请选择 “No”。重复此操作，
直到所有可用供料器和不可用供料器都指定完毕。
3. 如果希望指定供料器数量，请将窗口滚动到右侧，然后在 [Qty] 列中指定可用供料器数
量。如果保留为 0 并且可用供料器设置为 “Yes”，则供料器数量就没有限制。
此设置将在下次执行优化时生效。
01PRG-0060E
2. Job 编制器 QD148-03
26 NXT Ⅱ编程手册

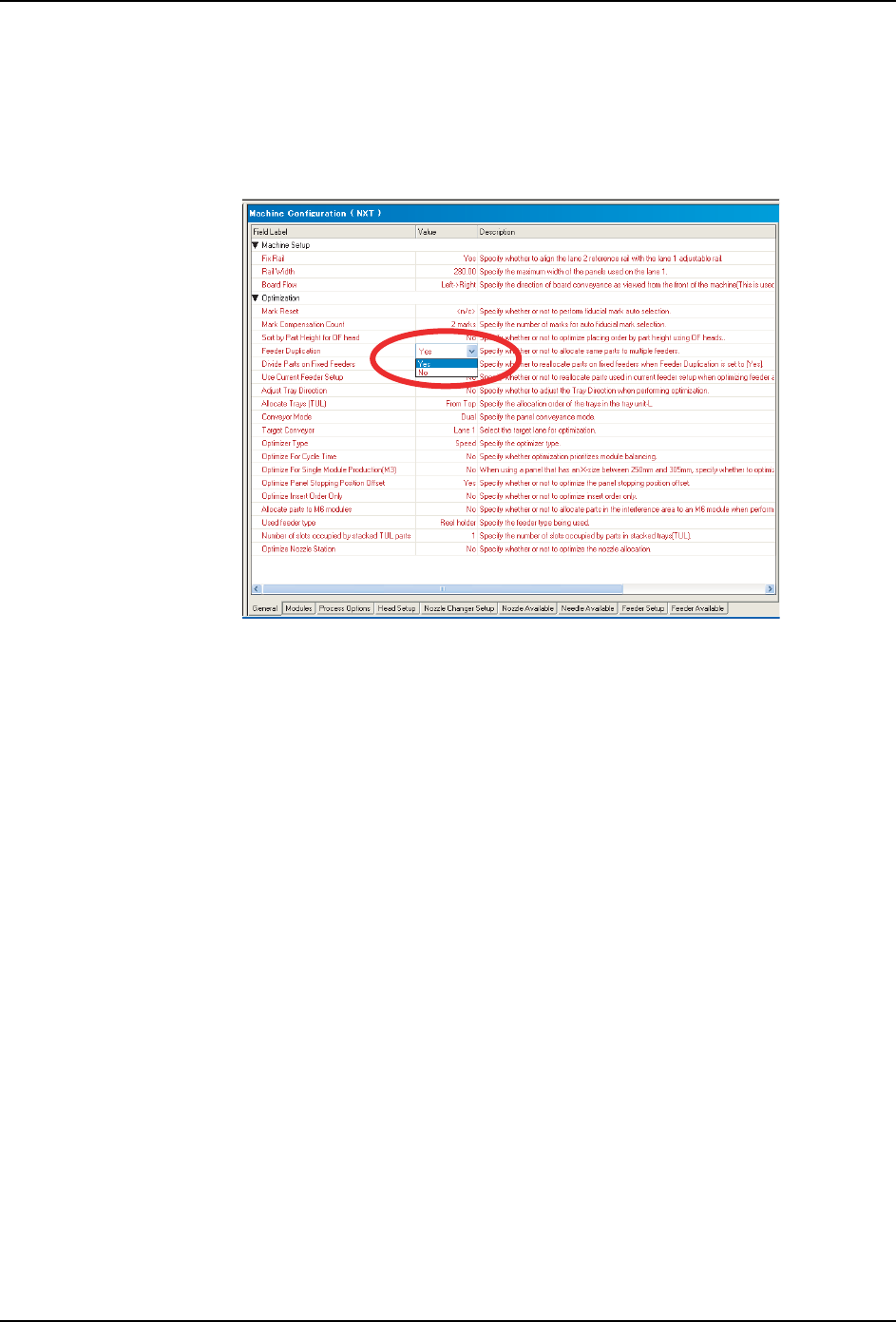

2.3.4 将相同元件分配到多个模组上
1. 在 [Machine Configuration] 窗格底部有多个标签页。请选择 [General] 标签页。
2. 单击 [Optimization] 中 [Feeder Duplication] 的数据单元格来显示下拉列表。
3. 选择 “Yes”将多数量的元件分配给多个模组。
4. 对 Job 所做出的更改进行优化。元件数据设置中 [Allow Multiple Slots] 设置为
“Yes”并且可在多个模组上贴装的元件就可以分配给具有兼容配置的模组了。
2.3.5 次供料器的分配
为 NXT 系列机分配一个固定次供料器的方法与其他 Fuji 机器不同。对于其他机器来说，必
须创建一个次供料器循环，但是对于 NXT 系列机来说，只需要将带有元件的额外供料器添加
到模组上。NXT-2 会自动将这个额外供料器作为次供料器使用而不用创建循环。如果存在两
个或两个以上的供料器，则不需要为 NXT-2 指定下一个将要使用的供料器，因为这是由机器
决定的。如果使用 Fujitrax Verifier，请使用动态次供料器功能。
1. 如果需要编辑配置数据的机器被设置为贴装电路板的正面时，请选择 Job 信息栏的
[Top] 标签页，反之，请选择 [Bottom] 标签页。
2. 双击生产线名来显示该生产线中的机器。
3. 双击要设置配置文件的 NXT-2 机器名称来显示机器项目。
4. 双击机器名称下的 [Configuration]，数据区中将显示一个窗口。
5. [Machine Configuration] 窗格中有多个标签页。请单击 [Feeder Serup] 标签页。
6. 选择将要添加次供料器的模组。
7. 通过选择供料器行中左边灰色单元格来选择添加次供料器的供料器位置。
8. 右击并选择快捷菜单中的 [Add Feeder]，显示 [Add Feeder] 对话框。
9. 从下拉列表中选择作为次供料器的供料器中的元件，然后单击 [OK]。这样就添加了一个
额外供料器并且 NXT-2 将把这个额外供料器作为次供料器来使用。
01PRG-0061E
