2.4.3 Package-on-Package 贴装

Package-on-Package 贴装就是利用加压控制功能，在已贴装的元件上重叠贴装别的元件的

功能。

备注 )根据下层元件和上层元件是否叠放于同一模组或不同模组，贴装压力控制起始高度

（H）的距离是不同的。

*如果元件叠放于同一模组中，则H将等于已经贴装的下层元件的顶端位置加上2.5 mm。

* 如果元件叠放于不同模组中，则 H 将等于贴装了下层元件的模组所指定的先行贴装元

件高度。

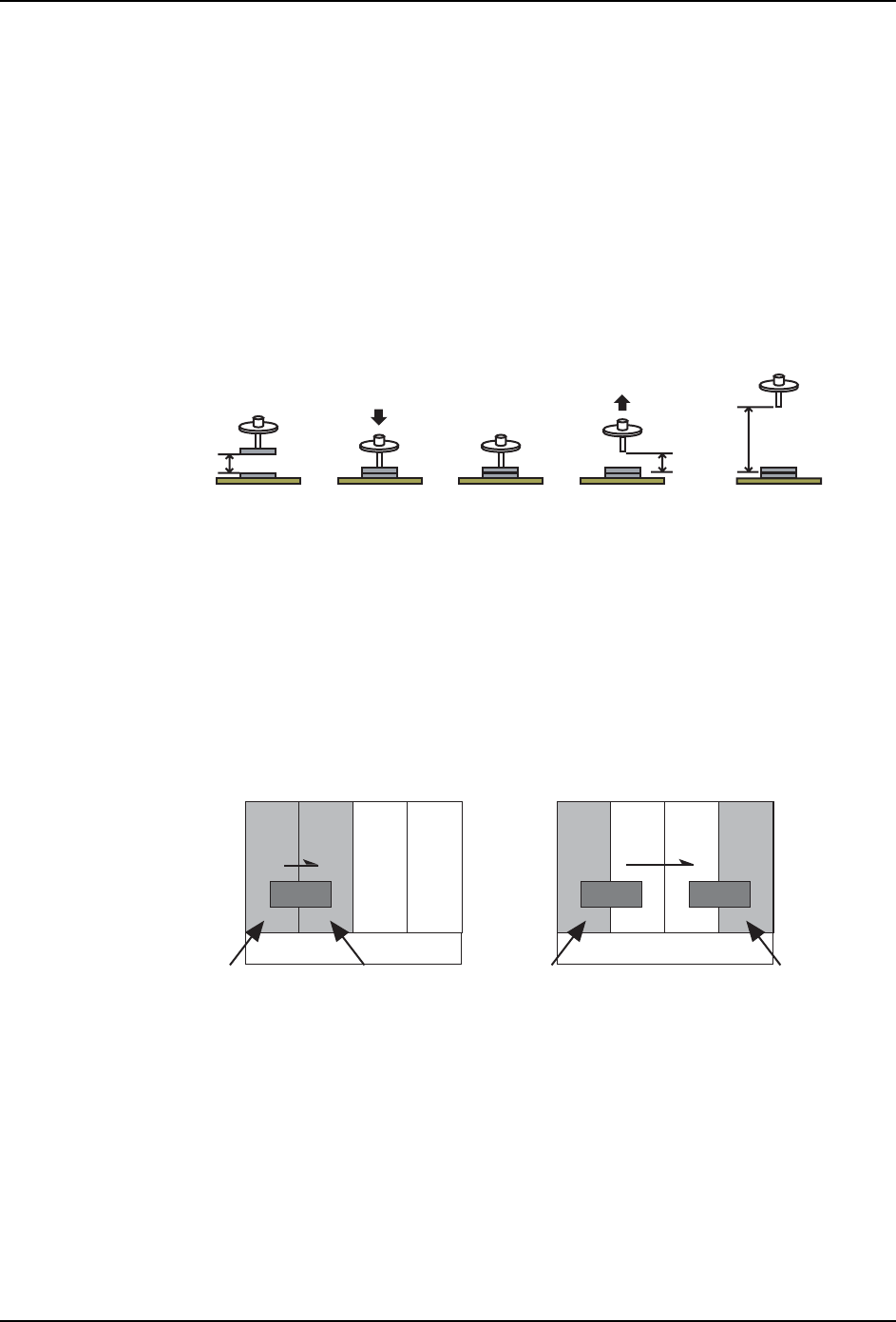

限制：

使用双模组进行 Package-on-Package 贴装时，在同一个双模组内的相邻两个模组上是不能

分别进行上层元件和下层元件的贴装的（请参考左下图）。但是，在不是相邻的双模组上，

是可以分别进行上层元件和下层元件的贴装的（请参考右下图）。

(1) 从贴装压力控制起始高度（H）开始，吸嘴（Z 轴）以指定速度下降。

(2) 吸嘴贴装元件，使用指定压力将其压下。

(3) 工作头以指定时间暂停。

(4) 吸嘴（Z 轴）以指定速度上升到贴装压力控制终止高度（与 H 相同）。然

后，吸嘴将继续以正常速度上升。

01PRG-0035

(4)(3)(2)(1)

01PRG-0037E

䌈㺙ϟሖܗӊ 䌈㺙Ϟሖܗӊ

䌈㺙ϟሖܗӊ

䌈㺙Ϟሖܗӊ

ঠ῵㒘

ঠ῵㒘 ঠ῵㒘

ϡ㛑ᠻ㸠3R3䌈㺙 ৃҹᠻ㸠3R3䌈㺙

QD148-03 2. Job 编制器

NXT Ⅱ编程手册 33

Job 设置

执行 Package-on-Package 贴装时，除了标准设置以外，还需进行坐标数据和外形数据的设

置。

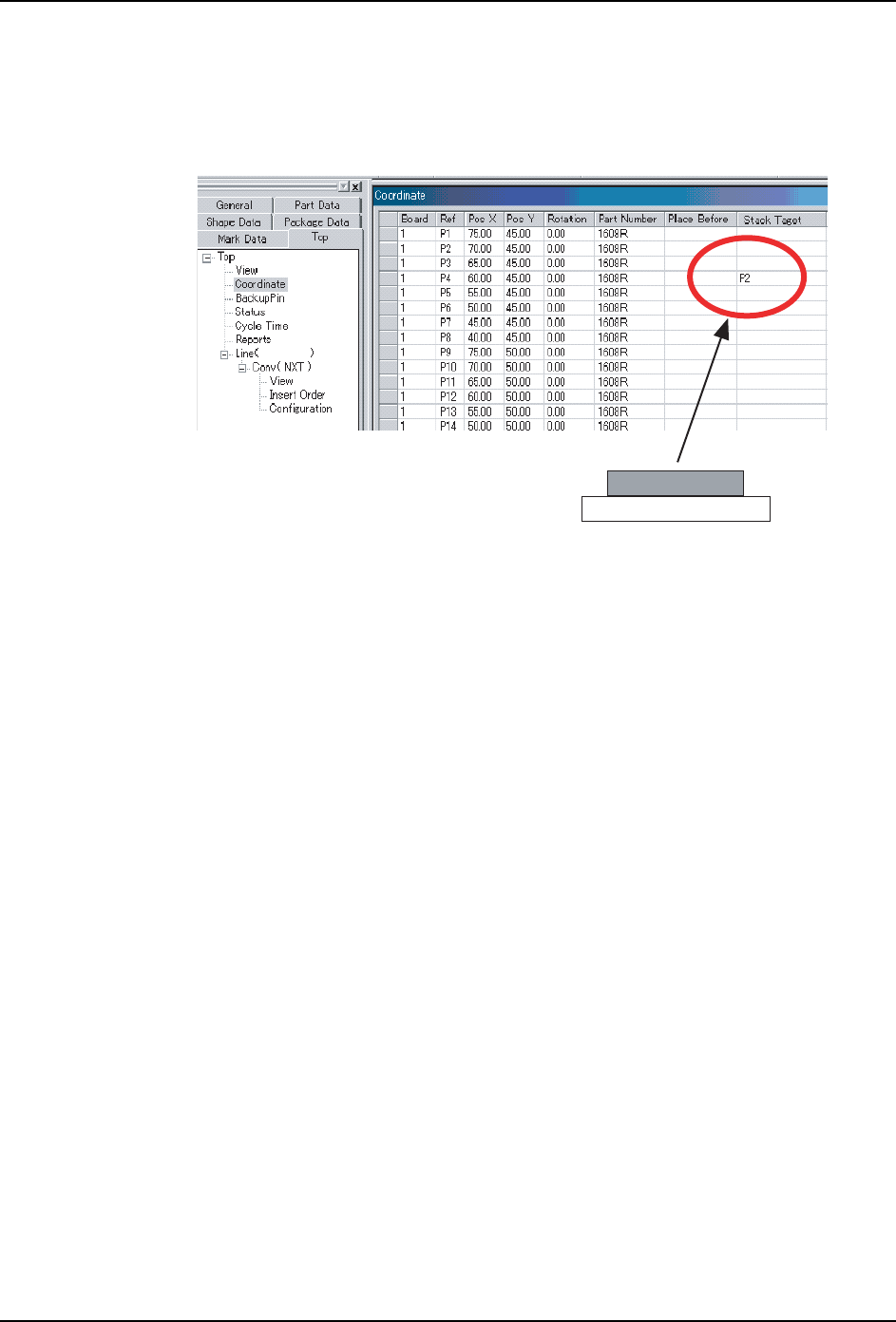

指定贴装数据设置

1. 如果需要编辑配置数据的机器被设置为贴装电路板的正面时，请选择 Job 信息栏的

[Top] 标签页，反之，请选择 [Bottom] 标签页。

2. 双击 [Coordinate] 显示 “All”窗口。

3. [Coordinate] 窗格底部有多个标签页。请选择 [Placement] 标签页显示贴装顺序。

4. 设置在其他元件上面贴装元件时的贴装顺序。

5. 单击 [Stack Target] 的空白数据单元格，对叠放在下面元件的 [Ref] 列（参考记号）

中输入数值。（请参考上图）。

6. 对于所有叠放元件重复以上步骤。

01PRG-0034

2. Job 编制器 QD148-03

34 NXT Ⅱ编程手册

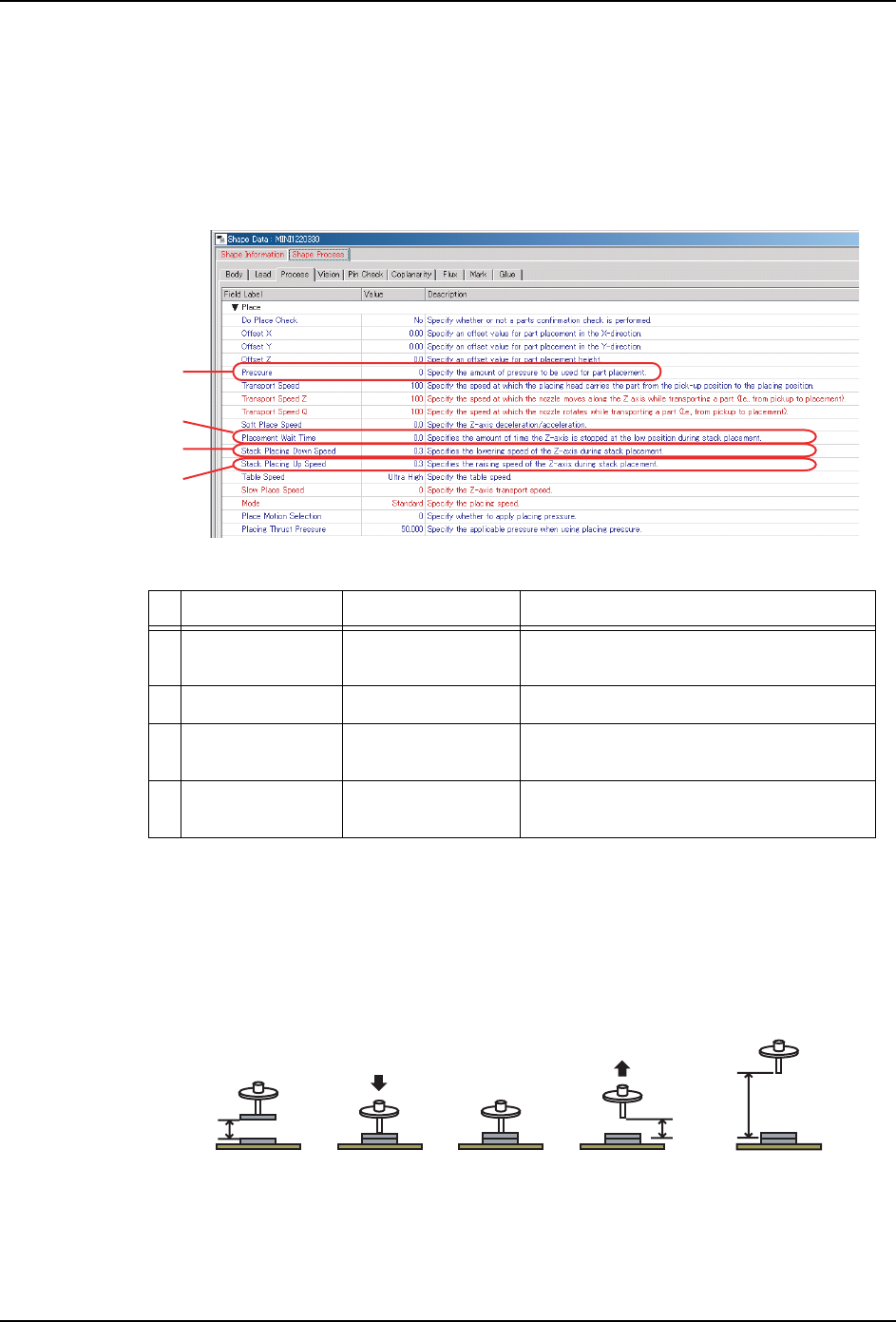

外形数据设置

1. 选择 Job 信息栏的 [Shape Data] 标签页。

2. 双击元件的外形数据名称。显示外形数据设置。

3. 选择 [Shape Process] 标签页后，选择 [Process] 标签页。

4. 进行以下设置。

*1：如果 [Stack Placing Down Speed] 指定了大于 “0.3”的数值，则当吸嘴处于下降位

置（贴装元件）时对元件的压力有可能超出 [Pressure] 的指定数值。

*2：在 Fuji Flexa 中，可以指定 “0”到 “5000”之间的数值。但是，如果指定的数值小

于 220 gf，则将使用 220 gf 进行贴装，如果指定的数值大于 1020 gf，则将使用 1020 gf

进行贴装。

设置项目设置范围说明

1 Stack Placing

Down Speed (*1)

0.1 到 10.0 (%) 吸嘴（Z 轴）下降时的速度。

2 Pressure (*2) 220 到 1020 (gf) 贴装元件时的压力。

3 Placement Wait

Time

0.000 到 20.000

(msec)

元件在下降端的压着时间。如果指定为

“0”，则将使用工作头的默认数值。

4 Stack Placing

Up Speed

0.1 到 10.0 (%) 吸嘴（Z 轴）上升时的速度。

01PRG-0036E

01PRG-0035

(4)(3)(2)(1)
