2. Job 编制器 QD148-03
42 NXT Ⅱ编程手册
从料盘箱 B 的元件供应模式
关于料盘配置
使用此模式时，推荐在次料槽 1, 2 上配置相同的料盘元件。在同一料盘托架上配置了不同
的料盘元件时，一个料盘的元件料尽时，因为托架向料盘箱 B 退避，将导致另一个料盘出现
剩余元件。
1. 请在 Job 的机器构成 (Machine Configuration) 画面上，将模组的料站类型 (Stage
Type) 指定为 [TULT]。（参照 "2.3.3Machine Configuration （机器构成）的设定 ")
2. 请选择 [Feeder Setup] 标签页。

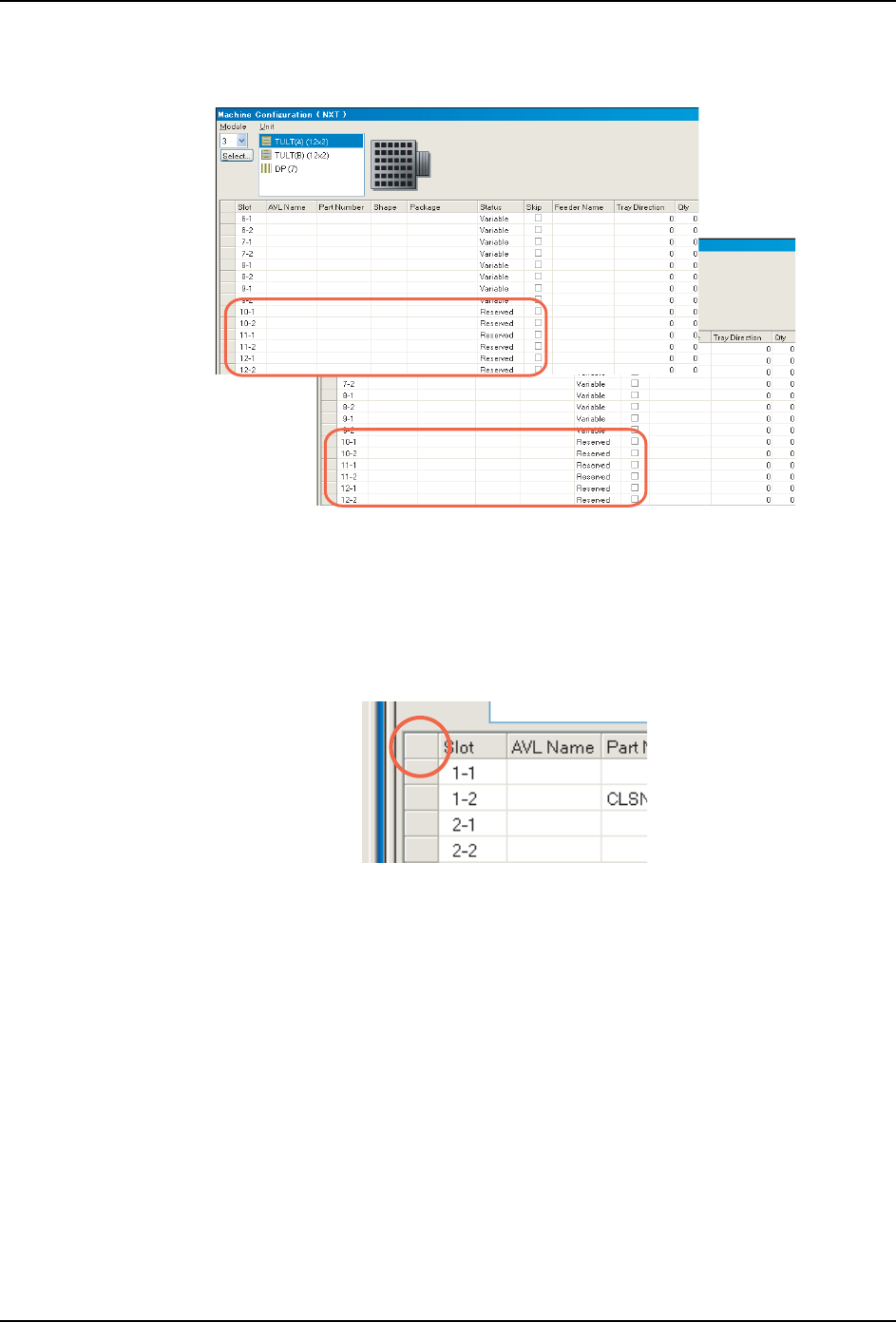

3. 将料盘箱 A 的从料槽 10-1 到料槽 12-2 的功料器设定，变更为 Status [Reserved]。
a. 选择从料槽 10-1 到料槽 12-2。
b. 右击后，从快捷方式菜单中选择 [ 供料器设定变更 ]。
c. 在 [ 供料器设定变更 ] 视窗上，在 Status 中选择 [Reserved] 后单击 [OK]。
$
7UD\
$
7UD\
6<66
$
᭭Ⲭㆅ$᭭ῑ
᭭Ⲭㆅ%᭭ῑ
7UD\
$
7UD\
01PRG088E
QD148-03 2. Job 编制器
NXT Ⅱ编程手册 43
4. 同样的，将料盘箱 B 的从料槽 10-1 到料槽 12-2 的功料器设定，变更为 Status
[Reserved]。
5. 请进行优化。（参照 " 2.6 优化 "）
6. 请选择 [Feeder Setup] 标签页，确认是否料盘箱 A 内的所有料盘都被配置了。
如果料盘箱 A, B 双方都配置有料盘时，请根据以下步骤重新进行优化，将其改为只在
料盘箱 A 上配置。
a. 在料盘箱 B 的画面上， 单击左上方的方块。
b. 接着右击，从快捷方式菜单中选择 [ 供料器设定变更 ]。
c. 在 [ 供料器设定变更 ] 视窗上，在 Status 上选择 [Reserved] 后单击 [OK]。
d. 请重新进行优化。
e. 优化后，在 [ 供料器设定变更 ] 视窗上将 Status 返回到 [Variable]。
7. 请将料盘箱 A 内的初始料站 （料盘）作为料盘箱 B 的次料站进行设定。请进行完全相同
的料槽配置。
（参照 "2.3.5 次供料器的分配 "）
01PRG091E
Magazine A
Magazine B
01PRG101E
2. Job 编制器 QD148-03
44 NXT Ⅱ编程手册
8. 为了确认重新进行优化。此时，请不要在 [ 优化设定 ] 对话框上对 [ 重新配置供料器 ]
进行选择。
9. 接着，请在辅助软件上进行以下的设定。
类别：Fujitrax 设定
备注 )将 [ 校正 ON/OFF] 或 [ 料盘单元 L/LT 校正 ON/OFF] 项目的任一个为 [OFF]。
类别：料盘单元设定
类别：次料站移动条件
转换料盘箱模式
根据生产预定，创建交替使用料盘箱的 Job。例如，请将料盘箱 A 为 Job1，料盘箱 B 为 Job2，
料盘箱 A 为 Job3，料盘箱 B 为 Job4 的顺序进行使用。
设定项目 设定值
校正 ON/OFF OFF
料盘单元 L/LT 校正 ON/OFF OFF
设定项目 设定值
料盘单元 LT 补充动作 从料盘箱 B 开始的元件补充功能
设定项目 设定值
对于料盘的次料站移动条件 元件料尽
01PRG090E
Magazine A
Magazine B
