2. Job 编制器 QD148-03 56 NXT Ⅱ编程手册 8. 单 击 [Next]。 9. 选择将要执行优化的机器。 10.选择优化时使用的 选项，清除不使 用选项。 11.单击 [Next] 开始进行优化。信息框中将显示优 化进程的当前状态。优化进程完成后， 向导将显示带有每个模组周期时 间的最后步骤。 12.要查看带有周期时间的文本文件，请单击 [Rep ort]。要将优化处理保存到 Job 中，请 单击 [Save ]。…
QD148-03 2. Job 编制器
NXT Ⅱ编程手册 55
11.如果指定了基本工作头优化，则将显示指定可用工作头数量的步骤。指定各个工作头类
型的工作头数量，然后单击 [Next]。如果没有指定工作头优化，则将显示下个步骤。
备注 )如果数值保留为 0，则优化将认为该类型的工作头数量没有限制。如果工作头类型不可
用，请清除该工作头类型的复选框。
12.显示机器的当前配置。单击 [Next] 启动生产线平衡 / 优化处理。
13.启动生产线优化处理并且显示结果。在优化 / 生产线平衡的第一步中，装载优化器并将
元件分配到各个模组中。这时请不要取消优化，因为元件分配还没有结束，还有很多未
分配的元件存在。当显示 “Optimization will continue until cancelled”时，就可
以在没有问题产生的情况下取消处理了，除非优化没有彻底完成。继续进行优化，直到
优化达到了最佳状态。
14.单击 [Save] 将优化结果保存到 Job 中。如果没有执行该操作，则 Job 中将不反馈任何
优化结果。
15.保存结果后，请单击 [Cancel] 关闭向导。
2.6.3 Dual Job Optimize （双通道生产时）
要执行 Dual Job Optimize，就需要在 PC 中安装选项 NXT Dual Production Optimizer 软件。
1. 将双方需进行优化的 Job 设置为可进行电路板生产的状态。
2. 单击 [Start] 按钮，然后从 [Programs]>[Fuji Flexa] 中选择 [NXT Dual Production
Optimizer]。向导显示第一个操作步骤。
3. 通过选择合适的选项来指定是对不同 Job 执行优化，还是对同一 Job 的不同电路板面执
行优化。
4. 选择所需 Job 选项后，请单击通道 1 的 Job 文本框右侧带有 3 个圆点的按钮。可以进行
优化的 Job 显示在对话框中。
5. 选择要使用通道 1 进行生产的 Job，然后单击 [OK]。所选 Job 名称将显示在 Job 文本框
中。
备注 )如果因出错而无法打开 Job，请检查 Job 是否已经被打开。不能选择已经打开的 Job。
6. 从按钮左侧的下拉列表中选择 Job，然后指定电路板面。
7. 如果分别对两个 Job 执行优化，请对通道 2 也执行步骤 4 到 6。
Performs basic
head optimization
选择该选项后，就要在优化过程中考虑工作头配置并且使
用的工作头 / 吸嘴置放台将被更改以最好地适应 Job。使
用该选项时不考虑 GL、F04、G04 和 OF 工作头，并且它们
也不能移动、添加或删除，因为这些都是特殊的工作头类
型。如果使用了这些工作头类型，请在执行优化前手动将
它们装载到 Job 中。另外，在选择该选项后，请在下个步
骤中指定优化可用数量和可用工作头类型。没有选择该选
项时，请跳过步骤 4。
设置 说明
Optimizes only the
designated module
没有选择 [Reallocate Feeders] 时，启用该设置。选择
后，只对从该设置下面的列表中选择的模组执行优化。没
有选择时，将对所有模组执行优化。
设置 说明
2. Job 编制器 QD148-03
56 NXT Ⅱ编程手册
8. 单击 [Next]。
9. 选择将要执行优化的机器。
10.选择优化时使用的选项，清除不使用选项。
11.单击 [Next] 开始进行优化。信息框中将显示优化进程的当前状态。优化进程完成后，
向导将显示带有每个模组周期时间的最后步骤。
12.要查看带有周期时间的文本文件，请单击 [Report]。要将优化处理保存到 Job 中，请
单击 [Save]。单击 [Save] 后，结果将被保存下来。如果不使用优化结果，请在不单击
[Save] 的情况下继续进行下个步骤。
13.单击 [Cancel] 关闭向导。
QD148-03 2. Job 编制器
NXT Ⅱ编程手册 57

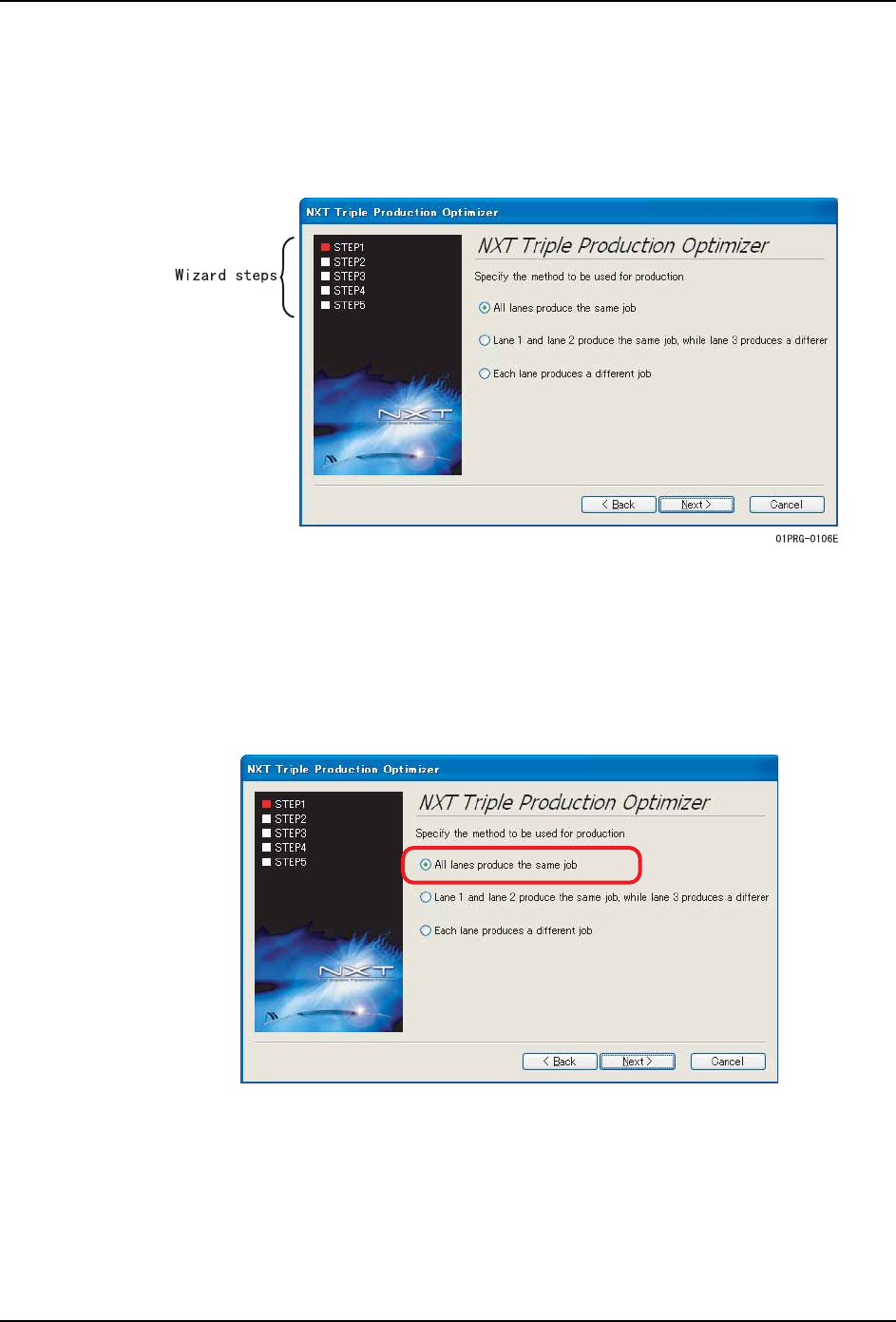

2.6.4 Triple Job Optimize （三通道生产时）
创建了生产 Job 后，优化 3 个通道的 Job。
1. 选择 Fuji Flexa 导向器的画面左侧的图标栏的 [ 优化器 ] 按钮。
2. 点击 [NXT Triple Production Optimizer]。显示向导的最初步骤。
3. 以下，分别说明 [ 使用所有的通道生产相同的电路板的情况 ]、[ 生产正面和反面的贴
装点数相差很大的电路板的情况]和[3个通道各自搬运3种类型的电路板（宽度）进
行生产的情况 ] 的方法。
使用所有的通道生产相同的电路板的情况
1. 在 STEP1 中，选择 [ 在所有的通道中生产相同的 Job]，然后点击 [ 下一步 ]。
01PRG-0110E
