2. Job 编制器 QD148-03
58 NXT Ⅱ编程手册
2. 在 STEP2 中，点击通道 1 的 Job 文本框的右侧的 [...] 按钮。能够优化的 Job 被显示在
对话框内。
3. 选择想要在通道 1 中进行生产的 Job，然后点击 [OK]。所选择的 Job 名被显示在 Job 文
本框内。
4. 从 [...] 按钮左侧的下拉列表中选择电路板面 （正面 / 反面），然后点击 [ 下一步 ]。
5. 在 STEP3 中，选择要进行优化的机器，然后点击 [ 下一步 ]。
6. 在 STEP4 中，选择优化时想要使用的选项，然后清除不使用的选项的设定。
7. 在 STEP4 中，当点击 [ 下一步 ] 后，就会开始优化处理，优化处理的过程被显示在信息
框内。优化处理结束后，就会显示各模组的周期时间。
备注 )周期时间根据 [ 通道 1 →通道 2 →通道 3] 的顺序进行生产被算出。
生产正面和反面的贴装点数相差很大的电路板的情况

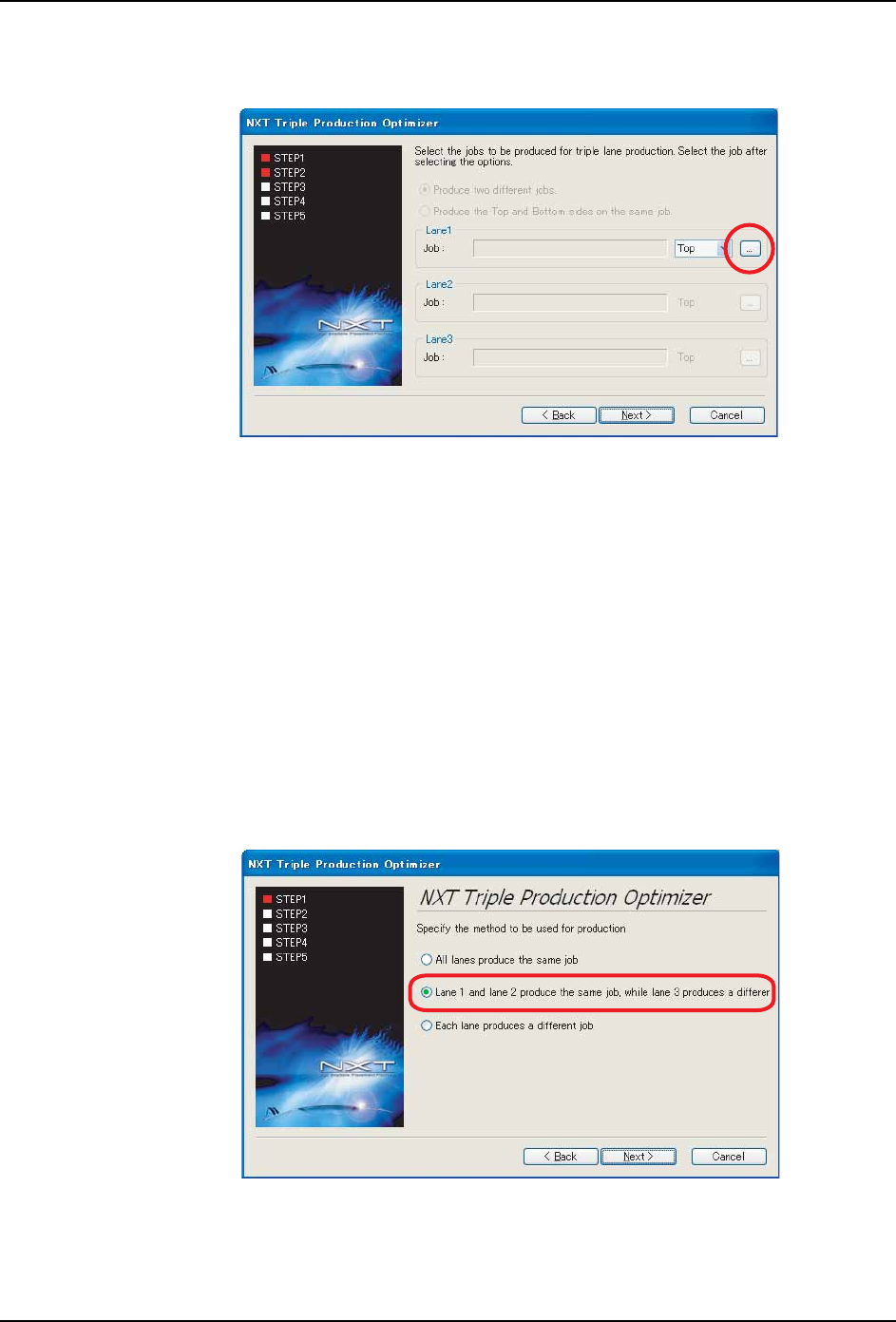

1. 在 STEP1 中，选择 [ 在通道 1 和通道 2 中生产相同的 Job，在通道 3 中生产不同的
Job]，然后点击 [ 下一步 ]。
01PRG-0107E
01PRG-0111E
QD148-03 2. Job 编制器
NXT Ⅱ编程手册 59

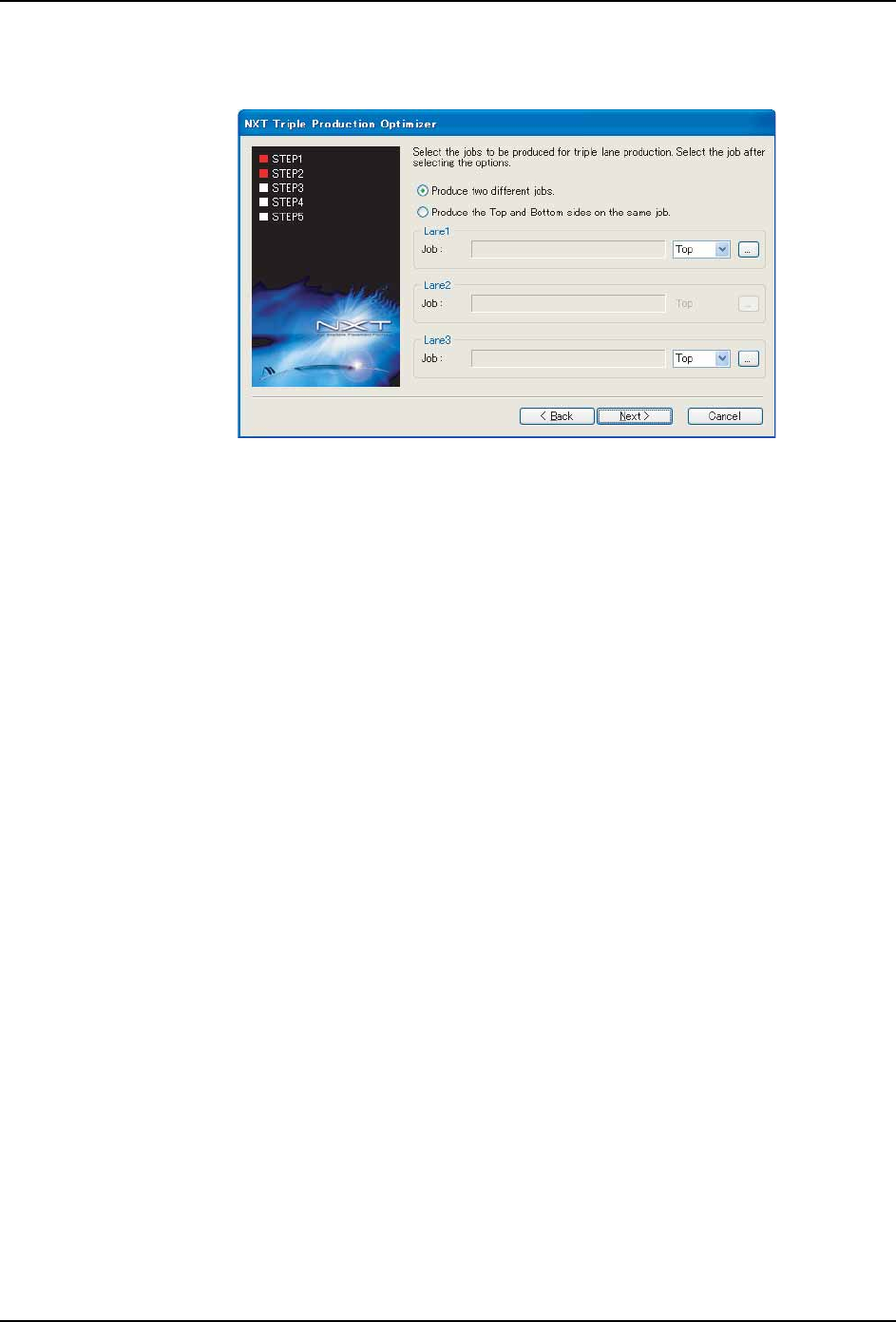

2. 在 STEP2 中，选择对 2 个不同的 Job 进行优化，还是对 1 个 Job 的正反两侧的电路板面
进行优化。
3. 接着，点击通道 1 的 Job 文本框的右侧的 [...]。能够优化的 Job 被显示在对话框内。
4. 选择想要在通道 1 中进行生产的 Job，然后点击 [OK]。所选择的 Job 名被显示在 Job 文
本框内。
5. 从 [...] 按钮左侧的下拉列表中选择电路板面 （正面 / 反面），然后点击 [ 下一步 ]。
6. 如果选择了[使用2个Job]后，同样，请点击通道3的Job文本框的右侧的[...]。能
够优化的 Job 被显示在对话框内。
7. 选择想要在通道 3 中进行生产的 Job，然后点击 [OK]。所选择的 Job 名被显示在 Job 文
本框内。
8. 从 [...] 按钮左侧的下拉列表中选择电路板面 （正面 / 反面），然后点击 [ 下一步 ]。
9. 在 STEP3 中，选择要进行优化的机器，然后点击 [ 下一步 ]。
10.在 STEP4 中，选择优化时想要使用的选项，然后清除不使用的选项的设定。
11.在 STEP4 中，当点击 [ 下一步 ] 后，就会开始优化处理，优化处理的过程被显示在信息
框内。优化处理结束后，就会显示各模组的周期时间。
备注 )周期时间根据 [ 通道 1 →通道 2 →通道 3] 的顺序进行生产被算出。
01PRG-0108E
2. Job 编制器 QD148-03
60 NXT Ⅱ编程手册
3 个通道各自搬运 3 种类型的电路板 （宽度）进行生产的情况
1. 在 STEP1 中，[ 在所有的通道中生产不同的 Job]，然后点击 [ 下一步 ]。
2. 在 STEP2 中，点击通道 1 的 Job 文本框的右侧的 [...] 按钮。能够优化的 Job 被显示在
对话框内。
3. 选择想要在通道 1 中进行生产的 Job，然后点击 [OK]。所选择的 Job 名被显示在 Job 文
本框内。
4. 从 [...] 按钮左侧的下拉列表中选择电路板面 （正面 / 反面），然后点击 [ 下一步 ]。
5. 同样，也设定通道 2 和通道 3 的 Job。
6. 在 STEP3 中，选择要进行优化的机器，然后点击 [ 下一步 ]。
7. 在 STEP4 中，选择优化时想要使用的选项，然后清除不使用的选项的设定。
8. 在 STEP4 中，当点击 [ 下一步 ] 后，就会开始优化处理，优化处理的过程被显示在信息
框内。优化处理结束后，就会显示各模组的周期时间。
备注 )周期时间根据 [ 通道 1 →通道 2 →通道 3] 的顺序进行生产被算出。
01PRG-0112E
