QD148-03 2. Job 编制器 NXT Ⅱ编程手册 61 2.7 生成报告 对于 NXT 系列机， 将 Job 传输到机器中是不需要生成生产程序的。 报告只在生产程序生成操 作中才生成。 因此要查看报告， 就必须生成生产程序。 如果 Job 中的数据已经更改并 且需要 将数据反馈到报告中， 则就要重新生成生产程序来反映所更改的数据 （例如， 供料器位置 的移动，元件的添加） 。 2.7.1 手动生成报告 1. 从 [Tools]…
2. Job 编制器 QD148-03
60 NXT Ⅱ编程手册
3 个通道各自搬运 3 种类型的电路板 （宽度）进行生产的情况

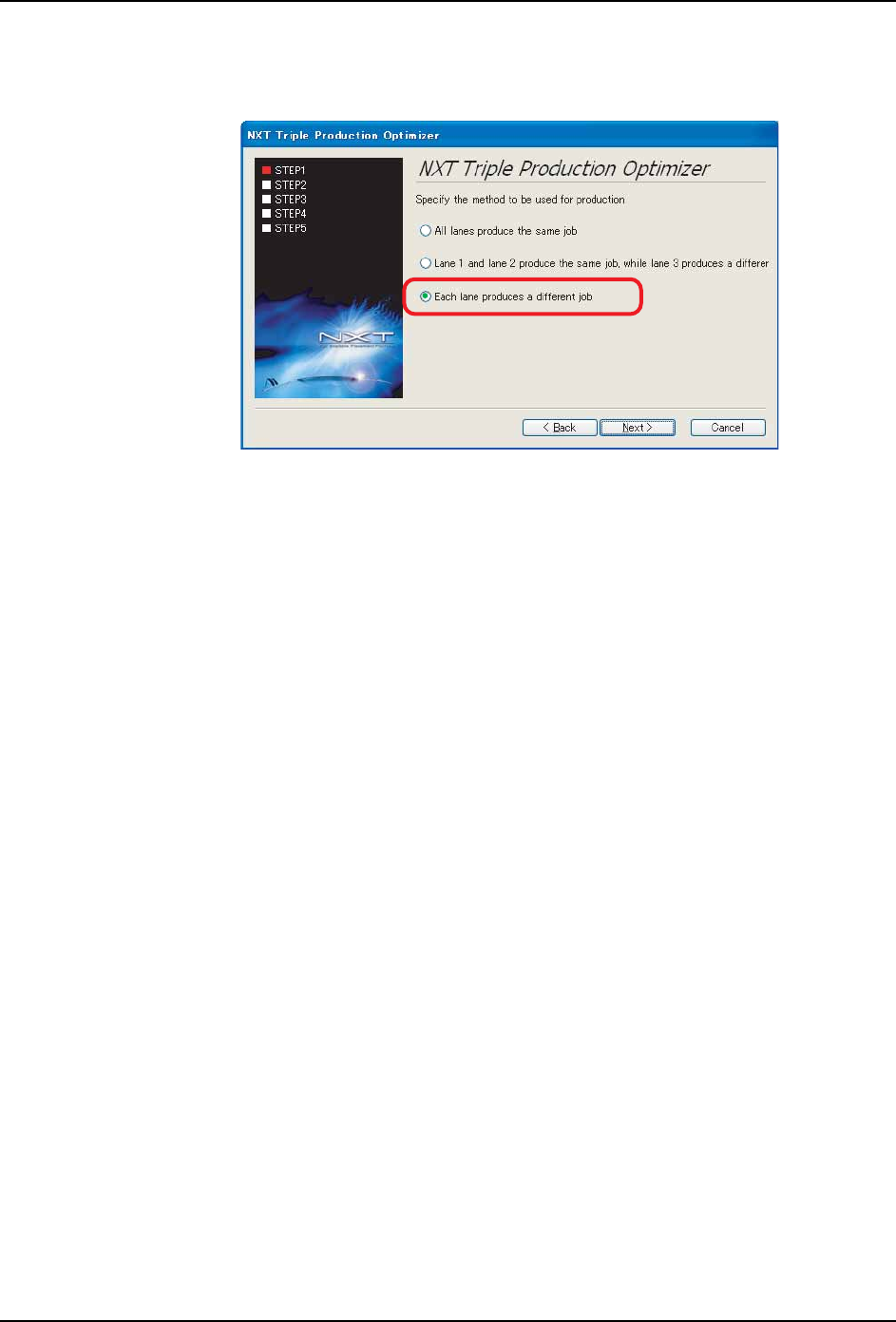

1. 在 STEP1 中，[ 在所有的通道中生产不同的 Job]，然后点击 [ 下一步 ]。
2. 在 STEP2 中，点击通道 1 的 Job 文本框的右侧的 [...] 按钮。能够优化的 Job 被显示在
对话框内。
3. 选择想要在通道 1 中进行生产的 Job，然后点击 [OK]。所选择的 Job 名被显示在 Job 文
本框内。
4. 从 [...] 按钮左侧的下拉列表中选择电路板面 （正面 / 反面），然后点击 [ 下一步 ]。
5. 同样，也设定通道 2 和通道 3 的 Job。
6. 在 STEP3 中，选择要进行优化的机器，然后点击 [ 下一步 ]。
7. 在 STEP4 中，选择优化时想要使用的选项，然后清除不使用的选项的设定。
8. 在 STEP4 中，当点击 [ 下一步 ] 后，就会开始优化处理，优化处理的过程被显示在信息
框内。优化处理结束后，就会显示各模组的周期时间。
备注 )周期时间根据 [ 通道 1 →通道 2 →通道 3] 的顺序进行生产被算出。
01PRG-0112E
QD148-03 2. Job 编制器
NXT Ⅱ编程手册 61
2.7 生成报告
对于 NXT 系列机，将 Job 传输到机器中是不需要生成生产程序的。报告只在生产程序生成操
作中才生成。因此要查看报告，就必须生成生产程序。如果 Job 中的数据已经更改并且需要
将数据反馈到报告中，则就要重新生成生产程序来反映所更改的数据 （例如，供料器位置
的移动，元件的添加）。
2.7.1 手动生成报告
1. 从 [Tools] 菜单中选择 [Generate Recipes/Recipes] 显示 [Select Machine] 对话框。
2. 选择 NXT-2 机器，然后单击 [OK] 生成生产程序。
3. 单击信息框中的 [Yes] 来确认要为所选机器生成生产程序。
4. 显示 [Generate Recipes/Recipes] 对话框。生产程序 / 报告生成进程的状态将显示在
对话框中。如果出现错误，请单击 [Error Details] 查看错误的详细内容。生产程序全
部生成完毕后，请单击 [Close]。
备注 )生成生产程序后，所选机器的报告将自动生成。要显示可用报告，请双击 [Top] 或
[Bottom] 标签页中的 [Report]。
2.7.2 在保存 Job 时自动生成生产程序
选择该选项后，可以在每次保存 Job 时自动生成所有机器的报告和生产程序。但是这样做会
将大量时间花费在保存 Job 的操作上。
1. 从 [Tools] 菜单中选择 [Options] 显示 [Options] 对话框。
2. 选择 [Generate Recipes] 标签页。
3. 要在每次保存 Job 时生成生产程序和报告，请选择 [Generate recipes on save] 复选
框，然后单击 [OK] 按钮。
备注 )要显示可用报告，请双击 [Top] 或 [Bottom] 标签页中的 [Report]。
如果不希望Fuji Flexa在每次保存Job时都生成生产程序和报告，请清除[Generate recipes
on save] 复选框的设置。
2. Job 编制器 QD148-03
62 NXT Ⅱ编程手册
MEMO:
