QD148-03 3. 元件数据设置
NXT Ⅱ编程手册 69
注释为空白的设置与多个 Fuji 机器类型的说明和设置相同。带有与影像相关注释的设置会
影响到影像处理。
在“更改”列中以○显示的项目可以在 MEdit 中进行更改，以×显示的项目不可以在 MEdit
中进行更改。N/A 表示这个元件数据设置不在机器中进行设置，所以任何更改都不会反馈到
机器中。
Vision Vision Type 参照 " 3.6.2 NXT-2 的影像类型 "。 ○
Multi Camera ×
Vision Height Offset 对于侧光相机。 ○
Vision Area Offset X 对于 OF 工作头。 ×
Vision Area Offset Y 对于 OF 工作头。 ×
Exposure Time
(VPDplus)
这是 VPDplus 设置。 ×
Lighting Pattern
(VPDplus)
这是 VPDplus 设置。 ×
Pin Check Pin Check Mode ×
Is Bottom Mark Present ×
Is Bump Present ×
Upper Left X ×
Upper Left Y ×
Lower Right X ×
Lower Right Y ×
Coplanarity Do Coplanarity 这是与共面性检查相关的设置。 ×
Coplanarity Editor 这是与共面性检查相关的设置。 ×
Flux Do Flux ×
Dwell Time ○
Slow Dipping Height ○
Slow Dipping Down
Speed
○
Slow Dipping Up Speed ○
Squeegee Height ○
Do Dipping Check ○
Solder
Paste
Do Check ○
High Brightness ○
Low Brightness ○
区域 项目 注释 更改
3. 元件数据设置 QD148-03
70 NXT Ⅱ编程手册

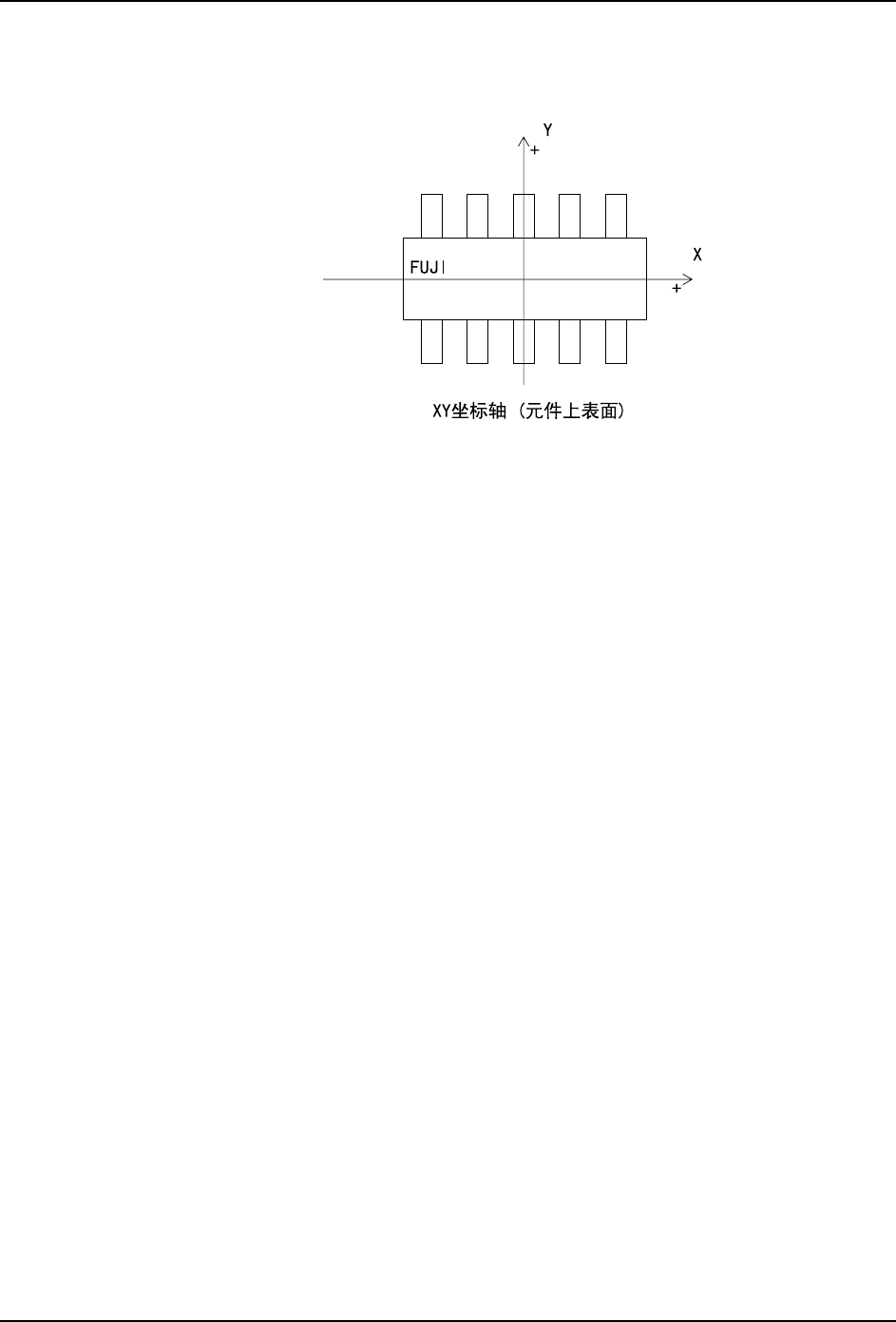

输入元件的尺寸和位置
按照从元件上方俯视得到的 XY 坐标系输入元件的尺寸和位置。
3.3.3 Shape Information 的详细内容
Body
Length (X)
设置元件主体尺寸中的 X 方向长度。
Width (Y)
设置元件主体尺寸中的 Y 方向长度。
Length Tolerance (X)
设置元件 X 方向长度公差值。
Width Tolerance (Y)
设置元件 Y 方向长度公差值。
Height
设置元件高度。
Height Tolerance
设置元件高度公差值。
Color
对于 NXT-2，它用于元件影像处理。使用主体检测影像类型的元件，必须设置为 “White”
（白）。
使用以下影像类型时，该设置必须为 “White”：60，61，62，63，65，71，74，80，153，
160，252。
使用这些影像类型的元件，元件主体不显示为 “White”时 （元件主体完全为黑色且无引
脚），不能使用这些影像类型进行影像处理。
Lead
Pitch Tolerance
这是以引脚间距百分比表示的间距公差值。不进行设置时，使用 30% 的默认值。
QD148-03 3. 元件数据设置
NXT Ⅱ编程手册 71
Element Information
设置要素相关信息。要素是指在元件同一边上具有相同长度、宽度和间距的引脚集合。因为
元件上可能有多个要素，所以就要对其编号加以区别。
双击本字段的数据单元格，显示 [Element Information] 对话框。
Position X，Y
它表示从元件中心到元件一边上的某一点的 X 和 Y 坐标值。（请参考下图）
Side
设置元件要素所在的侧编号。侧编号的配置总是如上图所示 （0 度角方向）。
P_pattern
指定影像处理时引脚的显示方式。请选择与引脚影像相匹配的 P 类型。
P 类型设置的详情请参考 " 3.5 关于 P 类型 "。以下表格列出 NXT-2 常用的 P 类型设置。
元件类型 P类型编号
SOIC，SOT 4
QFP （引脚在 4 条边上） 14
SOJ 4
PLCC 12
BGA （白色主体） 1
BGA （黑色主体） 2
