QD148-03 3. 元件数据设置
NXT Ⅱ编程手册 71
Element Information
设置要素相关信息。要素是指在元件同一边上具有相同长度、宽度和间距的引脚集合。因为
元件上可能有多个要素，所以就要对其编号加以区别。
双击本字段的数据单元格，显示 [Element Information] 对话框。
Position X，Y

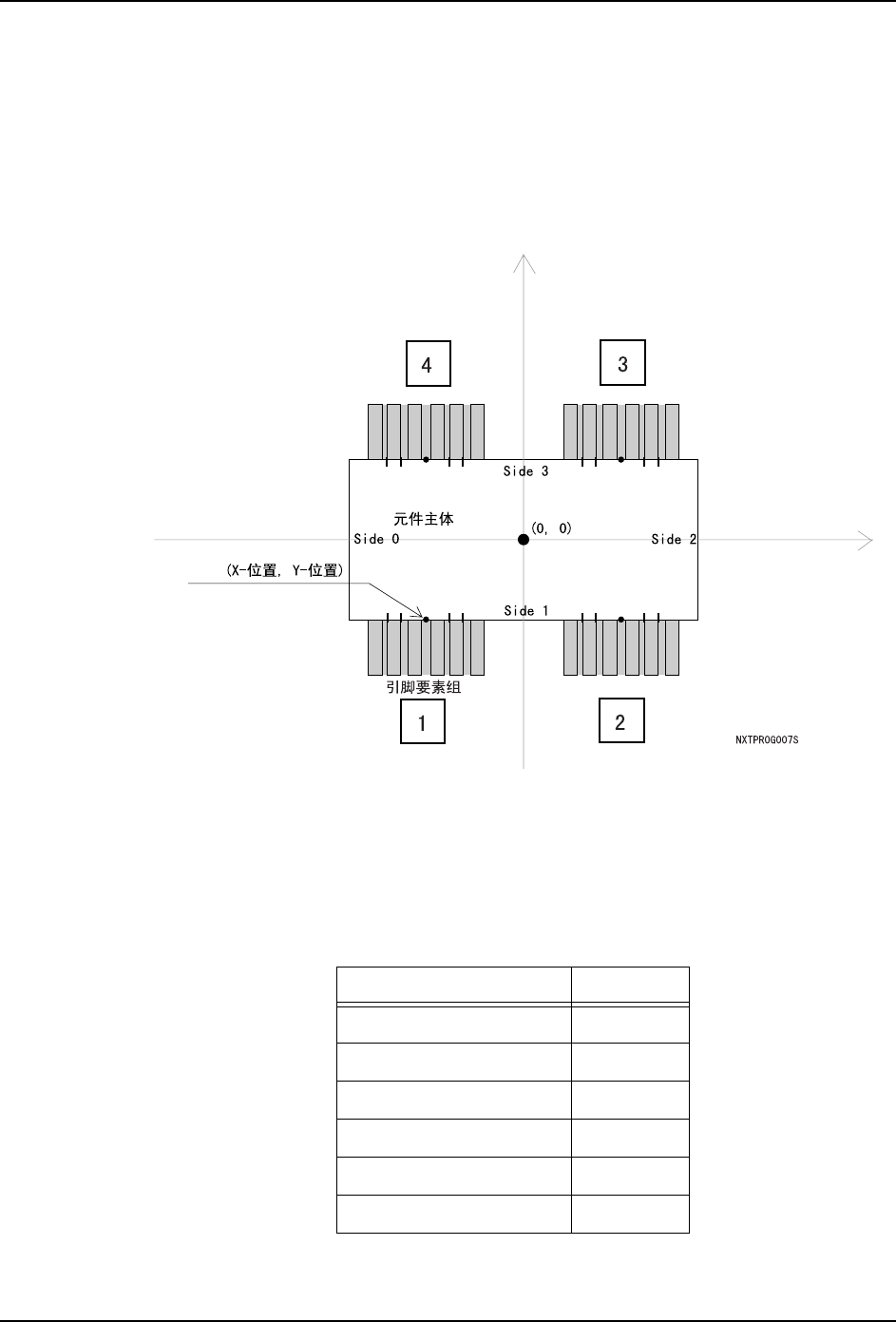

它表示从元件中心到元件一边上的某一点的 X 和 Y 坐标值。（请参考下图）
Side
设置元件要素所在的侧编号。侧编号的配置总是如上图所示 （0 度角方向）。
P_pattern
指定影像处理时引脚的显示方式。请选择与引脚影像相匹配的 P 类型。
P 类型设置的详情请参考 " 3.5 关于 P 类型 "。以下表格列出 NXT-2 常用的 P 类型设置。
元件类型 P类型编号
SOIC，SOT 4
QFP （引脚在 4 条边上） 14
SOJ 4
PLCC 12
BGA （白色主体） 1
BGA （黑色主体） 2
3. 元件数据设置 QD148-03
72 NXT Ⅱ编程手册
Result
设置要素中的引脚上将要执行的检查类型。通常设置为 [Inspect]。检查项目说明如下。
Quantity
设置要素中的引脚数量。
Pitch
设置要素引脚间距。
Width
设置要素引脚宽度。
Width Tolerance
设置要素引脚的宽度公差值。
组设置 说明
Vision
Processing
Options
Inspect 如果没有特殊检查，就指定为普通影像处理检测。请
为没有特殊外形的标准元件指定该设置。
Don't inspect 不检测要素。
Virtual lead 该设置用于定义虚拟引脚。检测到元件后，影像处理
系统检测虚拟引脚区中是否存在引脚。该功能用于极
性检查。
Matrix BGA 和倒装芯片使用该项目。因为这些元件的引脚被
定义为两个空间阵列，所以需要两条记录才能定义一
个要素。此时将第一个要素的 Result 设置为
“Inspect”，将第二个要素的 Result 设置为
“Matrix”。“Matrix”设置提示影像处理系统该元件
为栅格类型，需要两个连续的要素记录才能定义一个
要素。
Check
Items
No length
tolerance
check
选择该项目以禁止检查引脚长度公差值。该设置用于
引脚长度不稳定时。
No width
tolerance
check
选择该项目以禁止检查引脚宽度公差值。该设置用于
引脚宽度不稳定时。
First pin
check
使用该设置以检查最先检测到的引脚的左侧没有引脚
（从左到右检测引脚）。
Last pin check 选择该项目以启用最后销检查功能。在从左到右的引
脚处理过程中，该功能检查最后检测到的引脚的右侧
没有引脚。在从上到下的引脚处理过程中，该功能检
查最后检测到的引脚的下方没有引脚。
No center
length
tolerance
check
不支持
No center
width
tolerance
check
不支持
QD148-03 3. 元件数据设置
NXT Ⅱ编程手册 73
Length
设置要素引脚长度。
Length Tolerance
设置要素引脚的长度公差值。
Center Tolerance
设置要素引脚的弯曲公差值。
