3. 元件数据设置 QD148-03
84 NXT Ⅱ编程手册
Column Quantity
设置料盘列的数量。
Row Quantity
设置料盘行的数量。
Dump Pick Position X
指定排出空料盘时真空垫的吸取点的 X- 方向坐标。
Dump Pick Position Y
指定排出空料盘时真空垫的吸取点的 Y- 方向坐标。
Dump Pick Position Z
指定排出空料盘时机器执行吸取操作的吸取点高度。
QD148-03 3. 元件数据设置
NXT Ⅱ编程手册 85
3.4.4 Package Process 的详细内容
Tape
选择料带封装后，NXT-2 不使用所显示的任何处理设置。
Reel Diameter
指定使用带有料卷吸嘴头的供料器以使优化器可以正确分配供料器的料卷直径。只有 Fuji
Flexa 在检查供料器配置时才使用该设置。机器实际上不使用该设置。
Tray
Tray Type
设置所使用的料盘类型。
Tray Cavity Information
设置料盘的凹槽信息 （例如哪些凹槽有元件，哪些凹槽没有元件）。
设置 说明
Matrix-Dump 如果选择该设置，则料盘类型将被当作 “No Matrix-Dump”来
处理。使用带有吸取器的料盘单元时才使用该设置。
No Matrix-Dump 如果机器吸取元件失败，则它将以指定的重试次数在同一位置
上尝试吸取元件。如果吸取仍然失败，机器将从下个吸取位置
中执行吸取操作。
使用带有吸取器的料盘单元时才使用该设置。
No Matrix 不进行空料盘的自动排出。使用铝制或其他定制料盘时，因料
盘过重，真空吸盘无法将其吸取上来。如果选择此模式，则应
手动卸载料盘。如果机器吸取元件失败，则它将以指定的重试
次数在同一位置上尝试吸取元件。如果吸取仍然失败，机器将
从下个吸取位置中执行吸取操作。
Ref Cavity Info-
Dump
在 Tray Cavity Information 中为吸取信息指定设置时使用该
项目。如果机器吸取元件失败，则它将以指定的重试次数在同
一位置上尝试吸取元件。如果重试次数达到时还没有吸取元
件，则将产生错误并且机器将停止生产。
使用带有吸取器的料盘单元时才使用该设置。
Ref Cavity Info 将 Tray Cavity Information 中所指定的设置用于吸取信息时
设置该项目。元件料尽时手动卸载料盘 （与选择 “No
Matrix”时相同）。
3. 元件数据设置 QD148-03
86 NXT Ⅱ编程手册
3.5 关于 P 类型
P 类型指定引脚在影像处理系统中的显示方式以及元件引脚信息的处理方式。另外需要注
意，指定不同的 P 类型会对贴装位置产生影响。
3.5.1 在 NXT 系列机中使用的 P 类型
带有前光系统的 NXT-2 可使用的 P 类型如下。

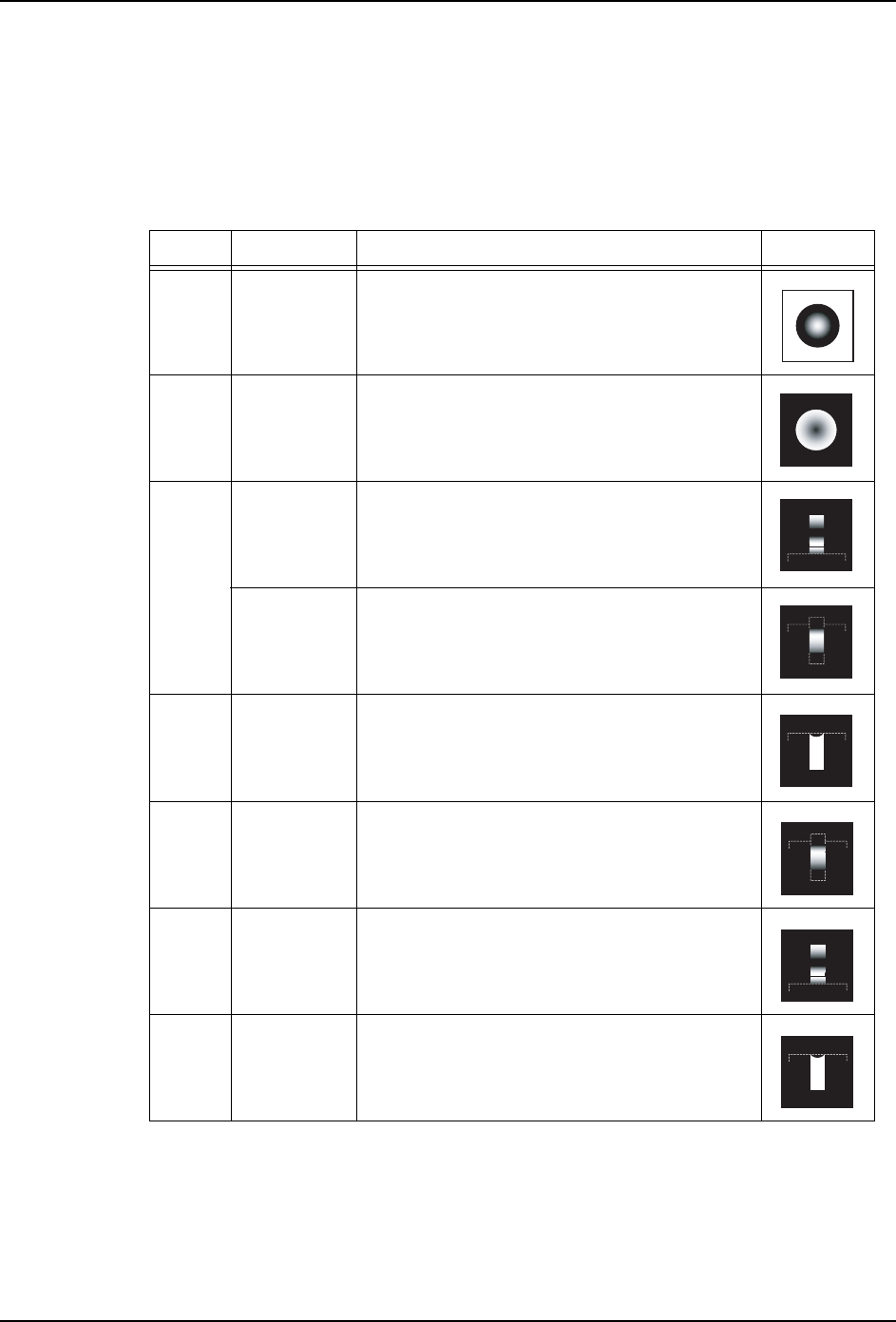

P 类型 元件举例 说明 引脚显示
1 Bump parts 白色主体元件
2 Bump parts
Column
parts
黑色主体元件
4 SOIC 执行引脚顶端和宽度检测。将其结果作为位置
信息使用。P 类型为 Type12 和 14 的引脚长度
不作为位置信息使用。
SOJ 虽然引脚顶端的显示效果不佳，但是引脚长度
可以用于获取位置信息。P 类型为 Type12 的
引脚长度不作为位置信息使用。
6 LCC 检测向元件主体内部延伸的引脚，引脚顶端和
宽度。将其结果作为位置信息使用。
12 PLCC 因为引脚顶端显示效果不佳，所以仅使用引脚
长度方向的位置信息。由 P 类型 Type14 进行
处理可能会更稳定。
14 QFP 执行引脚顶端和宽度方向的检测。因为正确地
取得引脚宽度方向的位置是十分重要的，所以
只将宽度检测结果作为位置信息使用。
16 LCC 检测向元件主体内部延伸的引脚顶端和宽度。
因为正确地取得引脚宽度方向的位置是十分重
要的，所以只将宽度检测结果作为位置信息使
用。
