<User Defined Dumpbox> 领域
设定与用户设置的User Dump Box有关的数据。用户可设置的User Dump Box
的个数为最大5个。
User Dump Box用于Dump的部件昂贵或需要部件分类时用户任意在设备内部
设置，部件发生错误时在 User Dump位置废弃部件。
设定User Dump Box后, Feeder对话框中供应相应部件的 Feeder Dump项目尚未
设置成 “User Dump”时，, 默认指定为“System default Dumpbox”。
设定User Dump Box方法如下。
1. 选择<Use> 校验盒，利用 Teaching Box把磁头移动到User Dump Box设置的
位置。
2. 在<示教>领域的组合框中选择‘大型凸轮’，利用Teaching Box准确对准User
Dump Box中心和 Vision 显示器显示的 Fiducial Camera的十字线中心。
3. 在<User Defined Dumpbox>领域中用鼠标选定相应单元格后, 请点击<Get>
按钮输入当前坐标值。
4. 为了反映变更值，请点击 <更新>按钮。
Update后 ， 在Feeder 对话框中利 用 User Dump 的、供给部 件 的 Feeder
Dump项目请选择 “User Dump”。
<User defined DumpBox - No>列
表示User Dump Box序号。
<User defined DumpBox - Use>列
设定相应 User Dump Box 的使用与否。
<User defined DumpBox - X>列
设定相应 User Dump Box 的X 位置。
<User defined DumpBox - Y>列
设定相应User Dump Box的 Y位置。
<User defined DumpBox – Release Z> 列
Dump到相应 User Dump Box时, 设定Head Z轴的高度。
<示教> 领域
组合框
用于旋转 XY 轴驱动电动机选择要移动到指定坐标位置的对象或用于选择
所要获取当前坐标的对象。可选择的对象如下。
大型凸轮: 选择Fiducial Camera。
头 1: 指定 1 号头。
头 2: 指定 2 号头。
备 注
15-10
头 3: 指定 3 号头。
头 4: 指定 4 号头。
头 5: 指定 5 号头。
头 6: 指定 6 号头。
<Move> 按钮
组合矿中选择的对象移动到指定的坐标位置。此时，在点击 <Move>按钮
之前应该用鼠标点击所要位置相应的列或 编辑框。
<Get> 按钮
以组合框中选择的对象为基准获取X, Y 坐标。此时，在 点击<Get>按钮
之前应该用鼠标点击所要位置相应的列或编辑框。
<更新> 按钮
把设定的数据传送到设备之后关闭对话框。
<取消> 按钮
忽略设定的数据直接关闭对话框。
15.3.2. <Tray Feeder> TAP对话框
设定有关盘式喂料器的数据。 选择此按钮时显示如下的对话框。

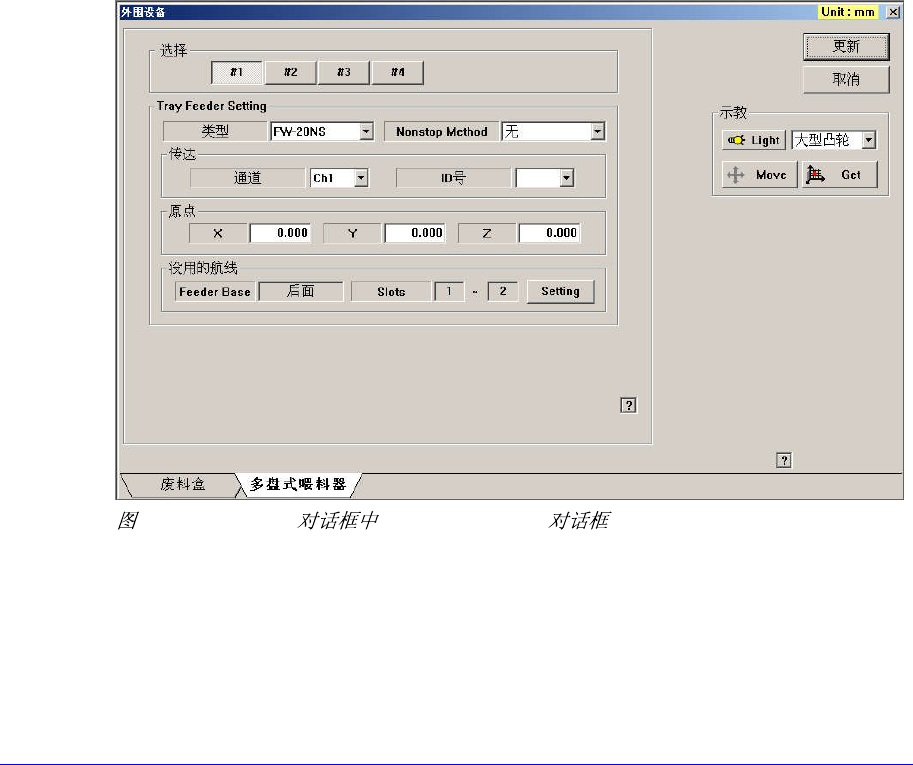

15-7. “Accessory” “Tray Feeder” TAP
<选择> 选项按钮
选择盘式喂料器单位。可选择的盘式喂料器单位是 1–4。
也就是说，总共可以安装4个Tray Feeder。 (与设备通信可能Type的Tray最多可
设置2个)
<类型> 组合框
15-11
进行有关 Tray Feeder 设置。
<Type>组合框
选择已设定的盘式喂料器单位的形式。可选择的形式如下。
Single Tray: 它是安装在喂料器基座的盘式。
FW-20F: 用由 20 段 Palette 构成的盘式通过 RS-232C 与设备进行通讯
。 – 本设备中无法使用
FW-20S: 用由 20 段 Palette 构成的盘式通过 RS-232C 与设备进行通讯
。 – 本设备中无法使用
FW-12M: 用由 12 段 Palette
构 盘 过
成的 式通 RS-232C 与设备进行通
讯。 安装 2 台，可使用 Non-Stop 功能。
FW-24XS: 使用 24 段 Palette 构成的 Non-Stop Tray 通过 RS-232C 有设
备进行通信。 – 本设备中无法使用
FW-20NS: 使用 20 段 2 枚 Palette
构
成的 Non-Stop Tray 通过 RS-232C
与设备进行通信。
NONE:
没 盘
表示 有安装 式。
<使用不停机功能> 复选框
设定Non-Stop 功能的使用与否。
None:
Master/Slave:
Master/Master:
<Communication> 领域
设置与 RS-232C 通信有关的数据。
<Channel> 组合框
选择 RS-232C 通信信道。设备可使用两个信道。 请勿重复设置。
<Comm. ID> 组合框
选择通信 ID。可使用的 ID 为 1 – 3。现在只支持 ID 1, 请设置成 ID 1
进行使用。
<原点> 领域
设定已选择的盘式喂料器单位的原点。此原点为从设备的原点计算的偏移量。
如下图设置左侧或右侧的点：
