15-2
15-3. “Sys. Setup: ”
<当前界限> 领域
表示当前 Conveyor的设定状态。
<PCB传输方向> 组合框
Conveyor board的方向(右->左/ 左->右)。
<传输类型> 组合框
表示Conveyor(1段/3段)和 BUT(IO/Motor)的Type。
<固定> 组合框
Conveyor的固定方式(前/后)。
<内嵌协议> 领域
设定<内嵌协议>。 Default Type为SSA类型。
单独一台机: 不操作Line ,独立启动设备的时候。
SSA 类型: Line作业时,为了与前后设备进行通信,使用本设备开发业体
规定的protocol。
SMEMA: Line 作业时,使用SMEMA protocol前后设备通信 protocol。
< PCB 板快速装载> 复选框 领域
<Work Out> 复选框
设定贴装传感器(Work Sensor) 与输出传 感器(Output Sensor) 之间存在的
Work Out 传感器的使用与否。
<同时传送> 复选框
确认此校验盒,在作业领域中可同时送还2个PCB。
<传达宽度调节> 领域
设定Conveyor宽度调整有关数据。

15-3
<初始宽度> 编辑框
Conveyor Width Home 状态下实际测量Width距离记入。
<宽度补偿> 编辑框
移动Conveyor Width 移动时 Margin 值相当的值。
以下是设定Conveyor Width Origin方法。
1. 请用Teaching Box如下图所示实施Conveyor Home。
2. 请用测量仪准确测出输送机宽度(输送机机架之间的距离)后其值输入到
<初始宽度> 编辑框。
3. 点击<更新> 按钮,反映变更值。
4. 利用测量仪测出所要检验PCB的Y值后在Board对话框中<板的大小>领
域记入该值,再点击 <传送轨道宽度> 按钮把输送机的宽度配合输入
的Y值。
此时,先确认输送机内部有无污质,如果有污质请除去该污质。
5. 请点击<PCB 传入> 及<PCB 传出> 按钮确认检验 PCB是否正常运输
到贴装位置、离开输送机。如果发生问题,请重新设定。
6. Width Margin一般使用基本值,但用户可进行修改。本设备的输送机和
输送带之间的多余空间为2mm左右。因此,输送机Width Margin输入 1
mm 以上时,设定的PCB可能会直立。
<PCB原点偏移量> 领域
设定设备原点和PCB机板之间的偏移值。
< PCB停留点> 编辑框
设定PCB机板的原点。
设定PCB Stop Origin方法如下。
1. Board对话框中对准输送机宽度,点击 <PCB 传入> 按钮把任意的Boar
d投入到输送机。
2. System Setup菜单中执行 Conveyor辅助菜单。

15-4

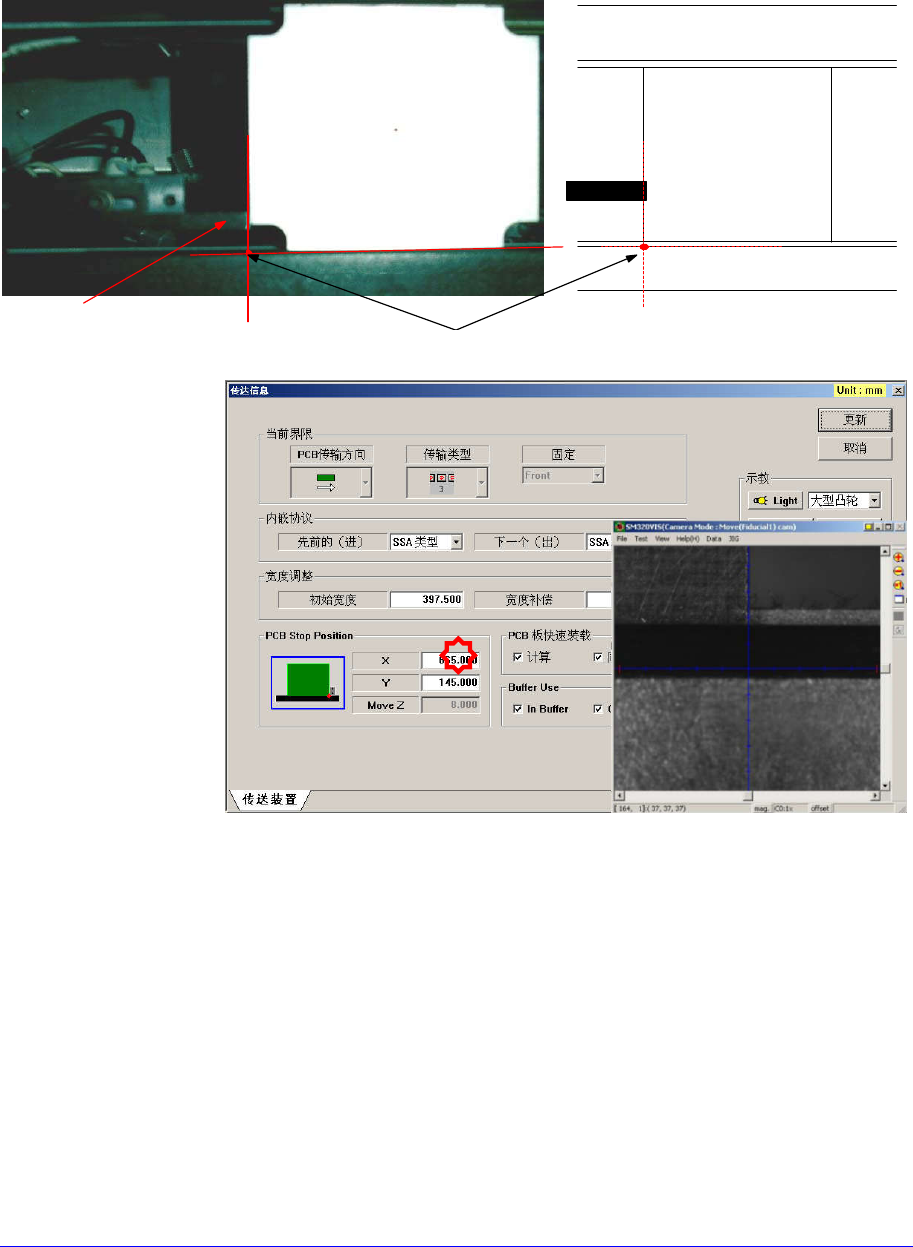

3. 为了把Fiducial Camera移动到下图位置,首先用鼠标选择 <PCB停止点
>编辑框 ,然后 在 < 示教> 领域 的组合框选择 “大型凸 轮”再点击
<Move> 按钮。
-1-
Stopper
Board
Stopper
Board
Teaching
Point
Conveyor후면
Conveyor전면
4. 利用Teaching Box移动磁头,把Teaching Point对准 Fiducial Camera的十
字线中心。
5. 用鼠标选择<PCB停止点> 编辑框,再点击 <Get> 按钮,把当前的坐
标值输入到<PCB停止点> 编辑框。
6. 结束正常程序,请点击 <更新>按钮适用变更值。
<更新> 按钮
把设定的数据传送到设备之后关闭对话框。
<取消> 按钮
忽略设定的数据直接关闭对话框。
Conveyor 后面
Conveyor 前面
