15-6 5. 利用 Teaching Box 料 袋中心对准 SM321VIS 窗显示的 Fiducia l Camera 的十 字线 后， 点击 <Get> 按钮 把选 定 的 当前 坐标 值 输入 到 选择 的 编辑 框 中 。 6. 同样的方法，在后面 Feeder Base 的 21 号槽设置喂料器后进行 示教。 < 高度偏差 > 编辑框 设定 Feeder Base 原点的 Z 值。 请点击此处…
15-5
15.2. (Position) [F4]
设定设备的Feeder Base原点及系统回收箱的位置。
15.2.1. <进给基础> TAP对话框
设定设备各构成品的原点。选择 “位置” 辅助菜单则显示如下对话框。

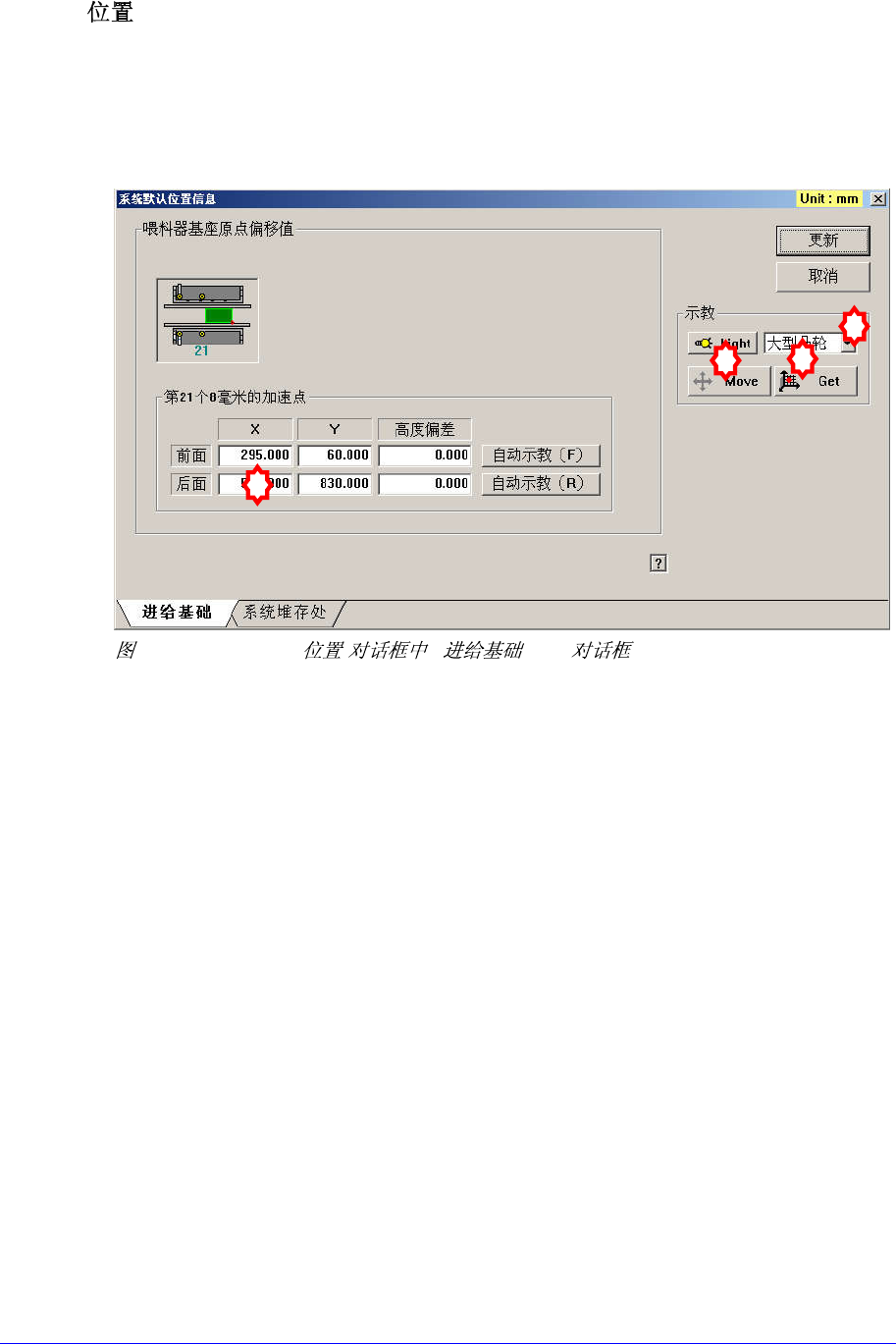

15-4. “Sys. Setup: ” “ ” TAP
<喂料器基座原点偏移值> 领域
设定Feeder Base有关的数据。
<第21 8mm站位吸取点> 编辑框
设定Feeder Base的原点。
设定Feeder Base原点的方法如下。
1. 把最小的部件(0603, 1005)Rell贴装在喂料器后设置在前面Feeder Base的
21号槽。
Feeder设置钱，请确认 Feeder Base上面有无废弃的部件，如果有请除
去废弃部件。
2. 用鼠标选择<第21 8mm站位吸取点> 编辑框后，在 <示教>领域的组合
框中选择 ‘大型凸轮’。
3. 请点击<Move> 按钮把Fiducial Camera移动到设置在前面feeder base的
21号槽的带式喂料器的吸附点。

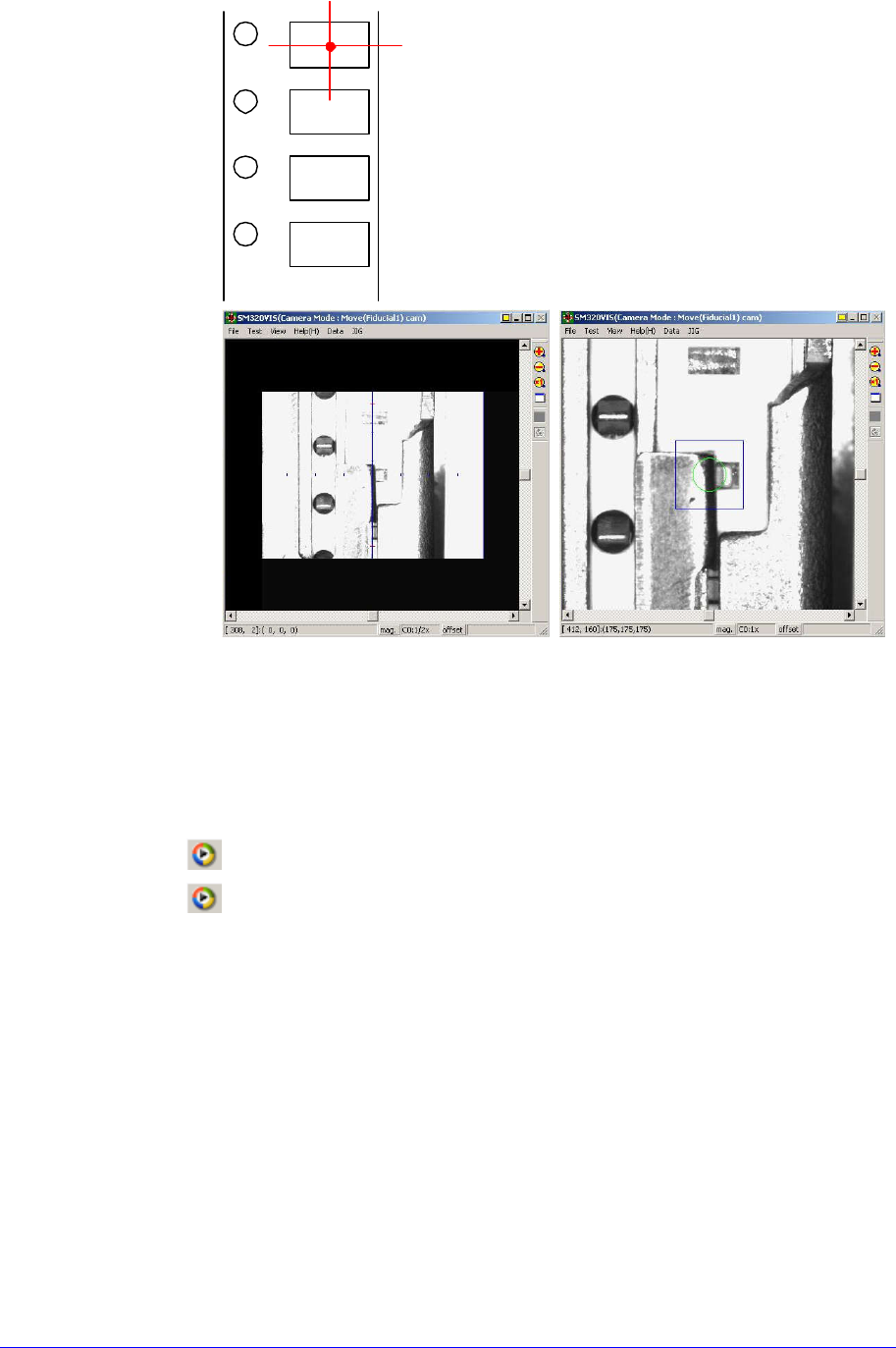

4. 请利用Fiducial Camera示教带式喂料器的吸附点。此时，如下图所示示
教中心点。此时，该示教不是部件中心的料袋（pocket）中心点。
1
2
3
4
15-6
5. 利用Teaching Box料袋中心对准SM321VIS窗显示的Fiducial Camera的十
字线后，点击 <Get> 按钮把选定的当前坐标值输入到选择的编辑框中
。
6. 同样的方法，在后面Feeder Base的21号槽设置喂料器后进行示教。
<高度偏差> 编辑框
设定Feeder Base原点的 Z值。
请点击此处了解有关Feeder Base基准点设定的视频
请点击此处了解有关Feeder Base基准点设定的MMI视频
15-7
15.2.2. <系统堆存处> TAP对话框
设定与吸附部件回收厢 Dump Box有关的数据。选择此TAP则显示如下对话框。
15-5. “Sys. Setup: ” “ ”TAP
<系统缺省的废料盒> 领域
输入系统回收箱位置。
<位置- X, Y> 编辑框
Dump时设定Head的X,Y 位置。
<释放Z轴> 编辑框
Dump时设定Head Z轴的高度。
<预先倾倒> 领域
实际安装之前为了Dump请设置 Head block停止的位置。
<减弱左边> 编辑框
示教Dump Box的左侧下端的位置。
<长度(X)> 编辑框
输入Dump Box的长度。
<宽度(Y)> 编辑框
输入Dump Box的高度。
<更新> 按钮
变更事项传送到设备后关闭对话框。
<取消> 按钮
忽略变更事项关闭对话框。
