15-8 15.3. (Peripherals) [F6] 对 Dump Box 和 T ray Feeder 进行设定。 15.3.1. <Dump Box> T AP 对话框 作出 Dump Conveyor 的设定及用户定 义 Dump Box 有关设定。 15-6. “ Sys. Setup: ” “ Dump Box ” T AP < 元件废料的传输装置 > 领域 记入 Dump 输送机有关设定项…
15-7
15.2.2. <系统堆存处> TAP对话框
设定与吸附部件回收厢 Dump Box有关的数据。选择此TAP则显示如下对话框。
15-5. “Sys. Setup: ” “ ”TAP
<系统缺省的废料盒> 领域
输入系统回收箱位置。
<位置- X, Y> 编辑框
Dump时设定Head的X,Y 位置。
<释放Z轴> 编辑框
Dump时设定Head Z轴的高度。
<预先倾倒> 领域
实际安装之前为了Dump请设置 Head block停止的位置。
<减弱左边> 编辑框
示教Dump Box的左侧下端的位置。
<长度(X)> 编辑框
输入Dump Box的长度。
<宽度(Y)> 编辑框
输入Dump Box的高度。
<更新> 按钮
变更事项传送到设备后关闭对话框。
<取消> 按钮
忽略变更事项关闭对话框。
15-8
15.3. (Peripherals) [F6]
对Dump Box和Tray Feeder进行设定。
15.3.1. <Dump Box> TAP对话框
作出Dump Conveyor的设定及用户定义Dump Box有关设定。

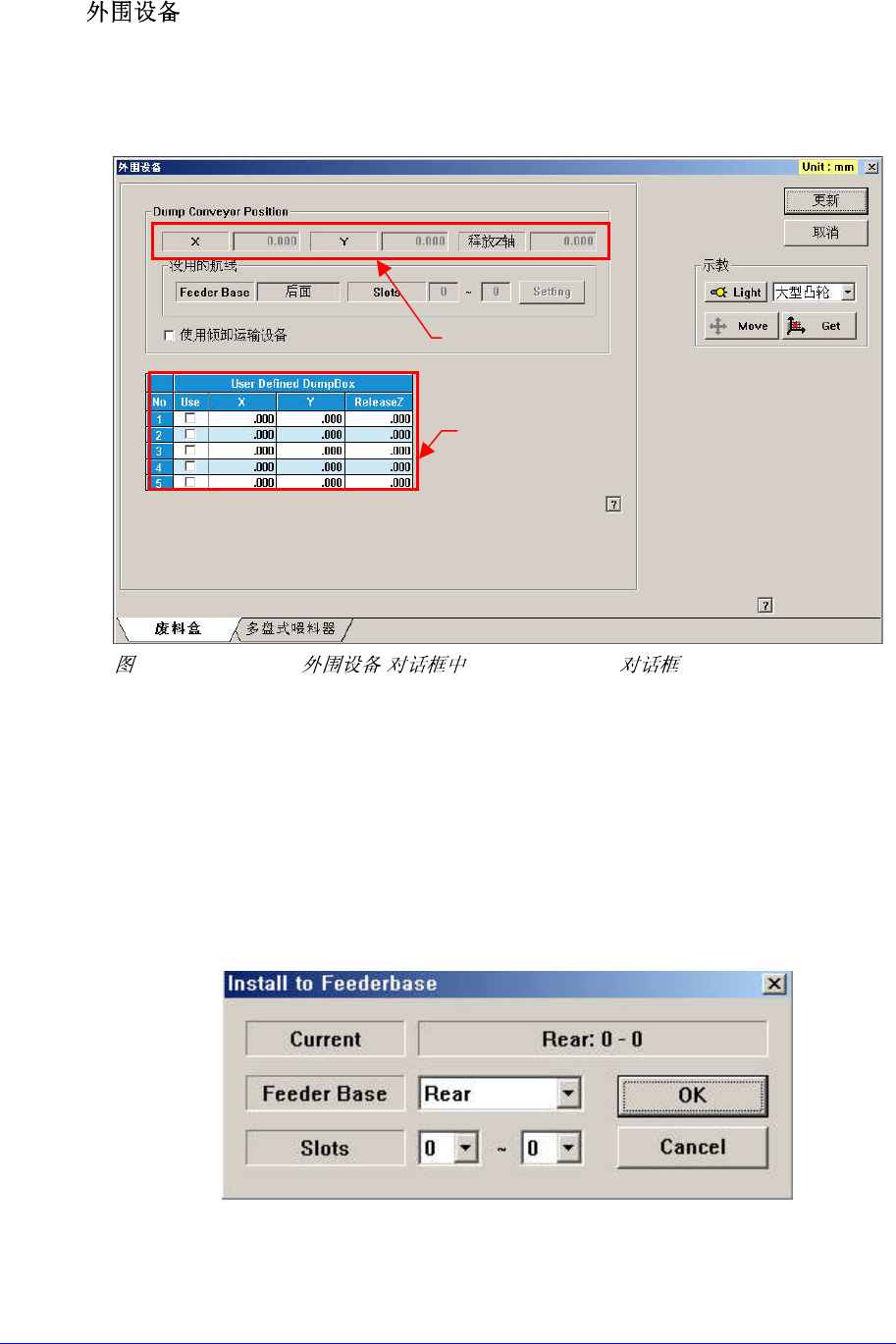

15-6. “Sys. Setup: ” “Dump Box” TAP
<元件废料的传输装置> 领域
记入Dump输送机有关设定项目。
<位置> 领域
X, Y: 示教 X, Y 坐标输入在 Dump Conveyor 上的 Dump 位置。
Release Z: 输入 Dump 部件时的 Z 轴高度。
<不能使用的航线> 领域
<Setting> 按钮
因 Dump Conveyor 的设置，不可使用喂料领域设置时点击。
<使用倾卸运输设备> 复选框
设定 Dump 输送机使用与否。 选择该校验框才可设置 Dump
Conveyor 相关项目。
<User Defined Dumpbox> 领域
<Position> 领域
15-9
<User Defined Dumpbox> 领域
设定与用户设置的User Dump Box有关的数据。用户可设置的User Dump Box
的个数为最大5个。
User Dump Box用于Dump的部件昂贵或需要部件分类时用户任意在设备内部
设置，部件发生错误时在 User Dump位置废弃部件。
设定User Dump Box后, Feeder对话框中供应相应部件的 Feeder Dump项目尚未
设置成 “User Dump”时，, 默认指定为“System default Dumpbox”。
设定User Dump Box方法如下。
1. 选择<Use> 校验盒，利用 Teaching Box把磁头移动到User Dump Box设置的
位置。
2. 在<示教>领域的组合框中选择‘大型凸轮’，利用Teaching Box准确对准User
Dump Box中心和 Vision 显示器显示的 Fiducial Camera的十字线中心。
3. 在<User Defined Dumpbox>领域中用鼠标选定相应单元格后, 请点击<Get>
按钮输入当前坐标值。
4. 为了反映变更值，请点击 <更新>按钮。
Update后 ， 在Feeder 对话框中利 用 User Dump 的、供给部 件 的 Feeder
Dump项目请选择 “User Dump”。
<User defined DumpBox - No>列
表示User Dump Box序号。
<User defined DumpBox - Use>列
设定相应 User Dump Box 的使用与否。
<User defined DumpBox - X>列
设定相应 User Dump Box 的X 位置。
<User defined DumpBox - Y>列
设定相应User Dump Box的 Y位置。
<User defined DumpBox – Release Z> 列
Dump到相应 User Dump Box时, 设定Head Z轴的高度。
<示教> 领域
组合框
用于旋转 XY 轴驱动电动机选择要移动到指定坐标位置的对象或用于选择
所要获取当前坐标的对象。可选择的对象如下。
大型凸轮: 选择Fiducial Camera。
头 1: 指定 1 号头。
头 2: 指定 2 号头。
备 注
