7 PP/TH 贴片头
7.1 双头 - 概述
105
7 PP/TH 贴片头
7.1 双头 - 概述

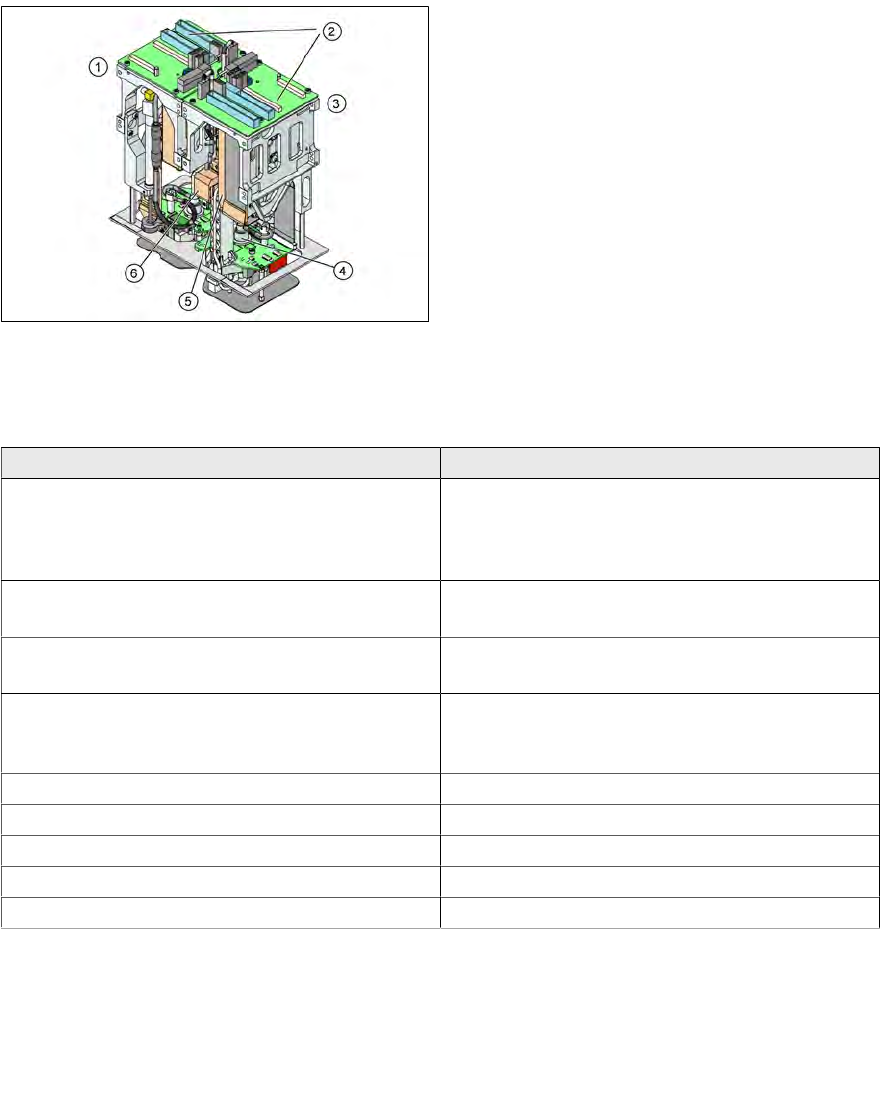

7.1.1 双头 – 概述
1. 模块 1
2. 模块 1 和模块 2 上的主板
3. 模块 2（相对于模块 1 旋转 180°）
4. D 轴
5. 线性马达/Z 轴
6. 增量型测量系统/Z 轴
双头由两个相同的模块组成，它们按照拾取和贴片工作原理工作。第二个 P&P 段位器旋转 180
度。
7.1.2 双头 - 技术数据
元件系列 相机
元件范围 相机 33：0402 至 SO、PLCC、QFP、BGA、专用
元件、裸晶粒、倒装片
相机 25：0201 至 SO、PLCC、QFP、插座、插
头、BGA、特殊元件、裸晶粒、倒装片、保护壳
贴片准确度 (X/Y) 相机 33：± 28μm / 3σ
相机 25：± 22μm / 3σ
贴片准确度（角度） 相机 33：± 0.05° / 3σ
相机 25：± 0.05° / 3σ
最大元件尺寸： 相机 33：55 mm x 45 mm（单个测量值）或 75
mm x 10 mm（多个测量值）
相机 25：16 mm x 16 mm（单个测量值）
元件最大高度 25 mm
可编程的贴片力度 1 - 15 N
吸嘴类型 5xx（4xx、8xx、9xx，带适配器）夹具
段位器间距 约为 71.00 mm
元件最大重量 100 g
有关完整的规格，请查阅《用户手册》。
P&P 贴片头类型：
提供下列类型的 P&P 贴片头：
– 双头（2 个段位器，15 Nm）
– VHF P&P
– 双头 HF（2 个段位器, 30 Nm）
– 双头 VHF（2 个段位器，70 Nm，40mm）
