TX系列 技术培训
01/2016
7 PP/TH 贴片头
7.5 双头 - 操作
113
7.5 双头 - 操作
双头 – 降低 Z 轴
Z 轴的手动降低
双头的贴片力度为 1.0 至 15 N。
需要极其平稳地运行 Z 轴，尤其是运用低贴片力度时。因此，必须非常小心地操作 Z 轴。
危害原因
手动降低 Z 轴时，容易损坏双头模块！
– 仅可手动降低。
执行 Z 轴的手动降低之前，确保已松开 Z 轴。
– 松开 Z 轴时，将 Z 轴的返回气缸上移。
– 如果未松开轴，那么手动降低 Z 轴时，返回气缸会自动上移，这将损坏贴片头。

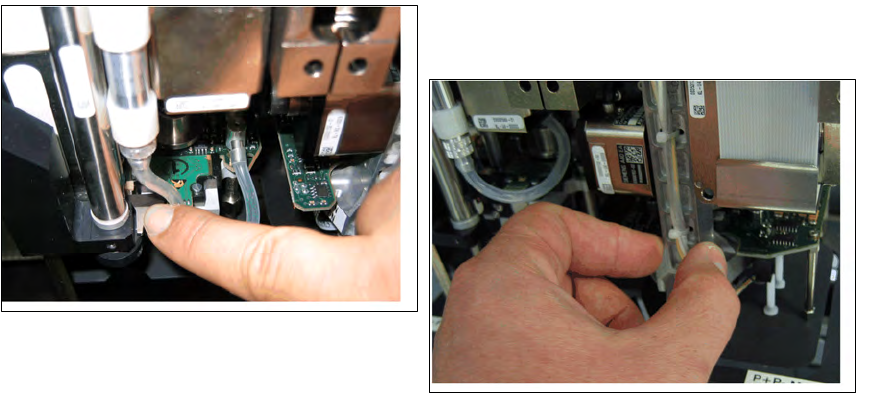

降低 Z 轴
在 P&P 模块 1 上降低 Z 轴
要安全地降低 Z 轴，需要用手压收缩装置驱动
的已标记部件。
在 P&P 模块 2 上降低 Z 轴
在段位器 2 上降低 Z 轴的方法为，从两侧握住
载体臂，然后向下推。
7 PP/TH 贴片头
7.6 双头 - 板描述
TX系列 技术培训
01/2016
114
7.6 双头 - 板描述
双头 – 主板接头描述
1 16 位 CAN 总线处理器的 2 个接头（不使
用）
7 D 轴料槽信号的 15 V 电源（当前已通过跳
线 X54 取消激活）
2 LED（请参阅下文） 8 EEPROM 存储贴片头特定数据（贴片头交
换，回参考点）
3 X54 跳线当前设置为开，新测力板设置为关
（请参阅 LED V2/V_SP）
9 X4 接头，Z 轴料槽信号
4 连接贴片头适配器的扁平带状电缆接头 10 接头气动阀（收缩装置）
5 连接贴片头适配器的扁平带状电缆接头 11 连接至真空发生器的气动管的孔洞
6 X8：排线（信号：料槽信号 D 轴，电源 Z
轴/D 轴，Z 温度，SPI 总线）
12 真空发生器的 X21 接头
双头 – 主板 LED 描述
LED
(2)
描述（降序）
LED 颜色 描述
D8 绿色 关 – 移出收缩装置 – LED 短暂发亮
D7 KLEMM 绿色 开 - 显示返回气缸已被向下延伸的显示画面。
D6 BERO 绿色 关 - 无功能（之前：接近开关 Z 轴向上）
D1 DRUCK 黄色 关 - 无功能（Z 压力）
D2 KLEMM 黄色 开 – Z 轴夹具
关 – 收缩装置位于顶部
V2/V_SP 绿色 显示 D 轴料槽信号的 15 V 电压供应。关 – 在设置为开的跳线和旧测力
板上。
开 – 带新测力板的双头在主板上的电压为 15V，例如，跳线必须设置为
关，LED 将打开。
TX系列 技术培训
01/2016
7 PP/TH 贴片头
7.7 双头 - 校准
115
双头 – 主板 LED 描述
V3 15V_ 绿色 开 – D 轴料槽信号的 15V
V1 温度 绿色 开 - Z 轴电机温度确定
D14 警报 红色 关 - 真空发生器的警报输出开 - 真空发生器故障
D9 DRUCK 绿色 关 - 无功能（Z 压力）
D10 24V+ 绿色 开 – 真空发生器的 24V 确定
7.7 双头 - 校准
双头 – 校准概述
