TX系列 技术培训 01/2016 7 PP/TH 贴片头 7.7 双头 - 校准 115 双头 – 主板 LED 描述 V3 15V_ 绿色 开 – D 轴料槽信号的 15V V1 温度 绿色 开 - Z 轴电机温度确定 D14 警报 红色 关 - 真空发生器的警报输出开 - 真空发生器故障 D9 DRUCK 绿色 关 - 无功能（Z 压力） D10 24V+ 绿色 开 – 真空发生器的 24V 确定 7.7 双头 - 校准 双头…
7 PP/TH 贴片头
7.6 双头 - 板描述
TX系列 技术培训
01/2016
114
7.6 双头 - 板描述

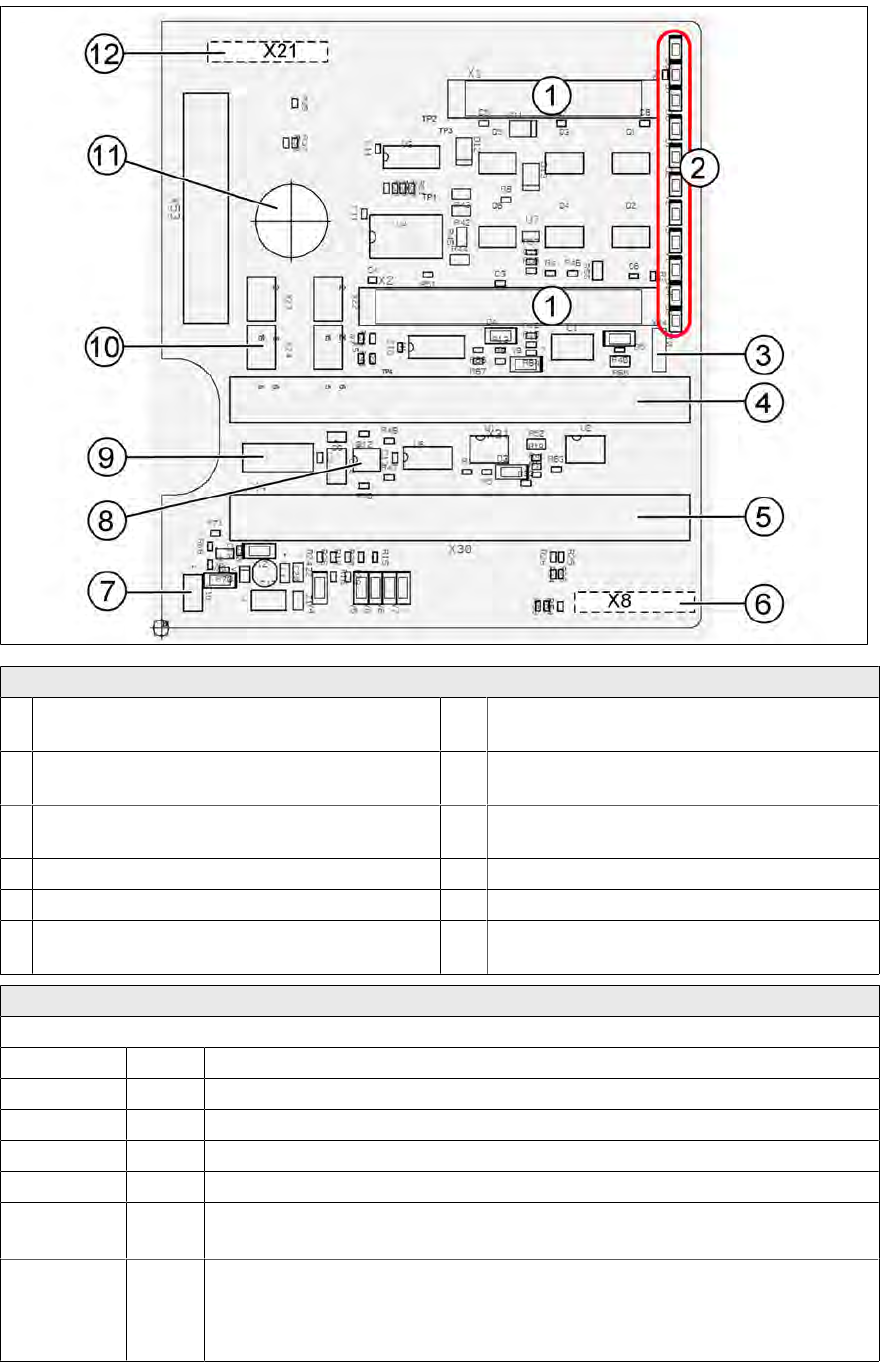

双头 – 主板接头描述
1 16 位 CAN 总线处理器的 2 个接头（不使
用）
7 D 轴料槽信号的 15 V 电源（当前已通过跳
线 X54 取消激活）
2 LED（请参阅下文） 8 EEPROM 存储贴片头特定数据（贴片头交
换，回参考点）
3 X54 跳线当前设置为开，新测力板设置为关
（请参阅 LED V2/V_SP）
9 X4 接头，Z 轴料槽信号
4 连接贴片头适配器的扁平带状电缆接头 10 接头气动阀（收缩装置）
5 连接贴片头适配器的扁平带状电缆接头 11 连接至真空发生器的气动管的孔洞
6 X8：排线（信号：料槽信号 D 轴，电源 Z
轴/D 轴，Z 温度，SPI 总线）
12 真空发生器的 X21 接头
双头 – 主板 LED 描述
LED
(2)
描述（降序）
LED 颜色 描述
D8 绿色 关 – 移出收缩装置 – LED 短暂发亮
D7 KLEMM 绿色 开 - 显示返回气缸已被向下延伸的显示画面。
D6 BERO 绿色 关 - 无功能（之前：接近开关 Z 轴向上）
D1 DRUCK 黄色 关 - 无功能（Z 压力）
D2 KLEMM 黄色 开 – Z 轴夹具
关 – 收缩装置位于顶部
V2/V_SP 绿色 显示 D 轴料槽信号的 15 V 电压供应。关 – 在设置为开的跳线和旧测力
板上。
开 – 带新测力板的双头在主板上的电压为 15V，例如，跳线必须设置为
关，LED 将打开。
TX系列 技术培训
01/2016
7 PP/TH 贴片头
7.7 双头 - 校准
115
双头 – 主板 LED 描述
V3 15V_ 绿色 开 – D 轴料槽信号的 15V
V1 温度 绿色 开 - Z 轴电机温度确定
D14 警报 红色 关 - 真空发生器的警报输出开 - 真空发生器故障
D9 DRUCK 绿色 关 - 无功能（Z 压力）
D10 24V+ 绿色 开 – 真空发生器的 24V 确定
7.7 双头 - 校准
双头 – 校准概述
7 PP/TH 贴片头
7.7 双头 - 校准
TX系列 技术培训
01/2016
116
双头 – 校准工具和吸嘴
校准工具 03010565 xx (1) 和吸嘴 517 / 518 用于贴片头的校准。
使用倒装片相机校正 D 轴零点时，需要校准工具 03123022-xx (2)
7.7.1 双头 - 预校准程序
在更换贴片头或对双头进行维修作业后，必须进行下列设置，才能成功完成双头的校准
1. 输入力度参数
2. 校准 Z 轴零点
3. 校准 DP 轴零点
执行此操作的方法为，选择菜单“选择传感器与特定元件的功能”下的双头。
1. 以服务目的登录。
2. 选择传感器与特定元件的功能
3. 选择双头
4. Z 轴和 D 轴选择图标
5. Z 轴和 DP 轴零点校正校准图标
输入力度参数
1. 切换到零校正数据选项卡
2. 段位器 1 和 2 的当前值
3. 选中贴片机数据中的参数，然后选择“编辑”
4. 通过箭头按钮，应用贴片头 EEPROM 的力度参数值
（该值也可从双头标签上找到）
5. 将此值保存到写入贴片头以及贴片机数据按钮中
