8 TX部件供应
8.1 料台（COT）
125
8 TX部件供应
8.1 料台（COT）

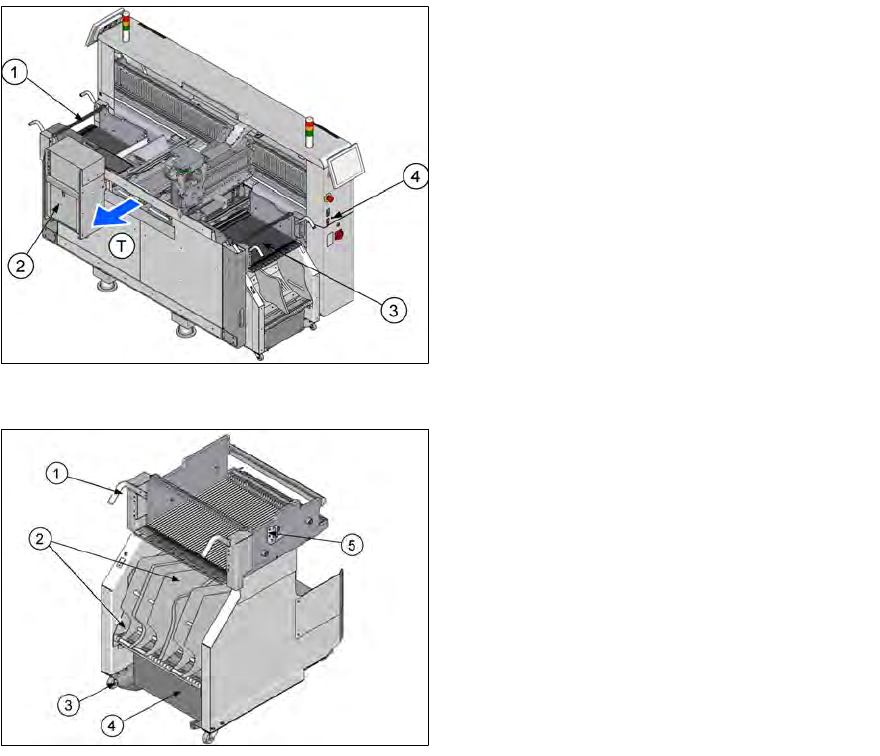

8.1.1 料区
1. 供料平台 (COT) 的 1 号位置
2. JTF-ML
3. 供料平台 (COT) 的 2 号位置
4. 供料平台 (COT) 装/卸按钮
T. 传送方向
8.1.2 COT概述
1. 握柄
2. 料带容器/盒（选件）
3. 导辊
4. 废物箱
5. 插销/安全开关
COT_TX：概览
– TX COT 不得与其他 COT 或贴片机互换。
– 两个料台（每个有40个料槽）可以用在TX1和TX2/TX2i贴片机上，因此最多为8 mm X 供料器提
供80个料槽。
– 安装 JEDEC 料盘供料器 (JTF-ML) 机器的 JTF-ML 位置最多仅可使用 28 个 COT 料槽。
– 料台需要手动推入装入框，然后通过装卸工作站的爪钳固定到位。
COT_TX：特点
– 4个可转向的导轮便于在狭窄的空间里料台更换。
– 标准大废料箱，减少操作人员的工作。
– 选装 7" 料带卷盘保持件。
◦ 每个料带卷盘保持件均配备 2 个料带卷盘，因此，料带容器上方最多可放置 13"（选装
7"）料带卷盘。
