TX系列 技术培训 01/2016 8 TX部件供应 8.2 装卸工作站和COT单元 127 注意 COT高度应该与贴片机传板高度匹配，设置错误可能会导致装卸COT时发生损坏。 8.2 装卸工作站和COT单元 1. 装卸爪（机架上） 2. 安全开关 3. 空料带导槽 4. 吸嘴工作站 5. 抛料盒 6. 供料器控制单元（FCU） 7. 爪钳气缸 8. 供料器解锁装置 9. 废料带槽 – COT位置配置为“快速应用”（TX2i）和“灵活应…
8 TX部件供应
8.1 料台（COT）
TX系列 技术培训
01/2016
126
8.1.3 COT供料器配置
供料器容量
（料槽宽度8mm）
设备 料区 配备C&P20
P
配备CPP 配备Twin Head（仅1
区）
TX2i 1区 38个料槽 40个料槽 不适用
2区 38个料槽 40个料槽 不适用
TX1
TX2
1区 38个料槽 28个料槽（配
备JTF）
28个料槽（配备JTF）
40个料槽 40个料槽
2区 38个料槽 40个料槽 40个料槽
连接到贴片机的 COT/
供料器接口：
装入过程中自动连接贴片机（无线缆连接）
供料器电源
供料器通信
贴片机安全环
供料器压缩空气连接
COT 高度：
900 mm ± 15 mm
930 mm ± 15 mm（标准高度）
950 mm ± 15 mm（SMEMA 高度）
TX贴片机上可以使用以下SIPLACE供料器：
名称 类型
X供料器 料带供料器类型X_4 mm – 56 mm
线性供料器 线性供料器类型_3x95Ax和_2x15Ax和_ 30Ax
管状供料器 Smart Stick_3x95X和_ 2x15X和_30X类型
标签供料器 料带供料器类型标签配给装置Ax
LDU 加工供料器类型线性浸渍单元X
胶液供料器 加工供料器类型喷胶供料器X
SIPLACE JTF-ML 料盘供料器类型 JTF-ML_18X 和 JTF-ML_14X
抛料板 抛料板TX
8.1.4 高度调整
COT高度可以调整，确保机器内PCB传输高度可以为900、930和950 mm。
通过管轴上两个开口销放置在三个不同位置，三种默认的不同高度可以调整。
– 需要另一个人抬起料台板。
– 稍微抬起料台板
(3)
，然后将销
(2)
从左右空心轴中敲出。
– 将平台板移到正确高度
– 将 2 个开口销
(2)
放回套轴的钻孔
(1)
中。
– 高度调整完毕。
1. 钻孔
2. 开口销
3. 工作台平板
TX系列 技术培训
01/2016
8 TX部件供应
8.2 装卸工作站和COT单元
127
注意
COT高度应该与贴片机传板高度匹配，设置错误可能会导致装卸COT时发生损坏。
8.2 装卸工作站和COT单元
1. 装卸爪（机架上）
2. 安全开关
3. 空料带导槽
4. 吸嘴工作站
5. 抛料盒
6. 供料器控制单元（FCU）
7. 爪钳气缸
8. 供料器解锁装置
9. 废料带槽
– COT位置配置为“快速应用”（TX2i）和“灵活应用”（TX1 & TX2）。
– “快速应用”，两个料区COT均在内部位置。
– “灵活应用”，料区2在内部位置而料区1在外部位置。
– 仅料区1可位于外部位置。
1. 内部位置
2. 外部位置
3. 传送方向
载入
– 只有当贴片机开机、压缩空气供给到贴片机且安全防护盖关闭时，才能进行载入流程。
– 要载入料台，尽可能推入料台，直到到达供料设备，然后按下贴片机上的按钮。
– 空料带导槽左侧和右侧有两个定位销，将COT定在最终正确的拾取位置。
– 供料器平台由两个气缸和凸轮盘升高，同时整个料台被拉入贴片机内。
卸除
– 若要进行解锁，确保打开压缩空气并关闭控制系统，然后再按下贴片机框架上的按钮。
– 料台被供料装置放开，由另外两个气缸（固定在空料带导槽左右两侧）推出并降低下来。
– COT供电和供气将从贴片机上自动断开。
– 贴片机关机或没有压缩空气供应时，可以通过手柄轻松将料台从贴片机中拉出。
8 TX部件供应
8.3 供料器控制单元（FCU）
TX系列 技术培训
01/2016
128

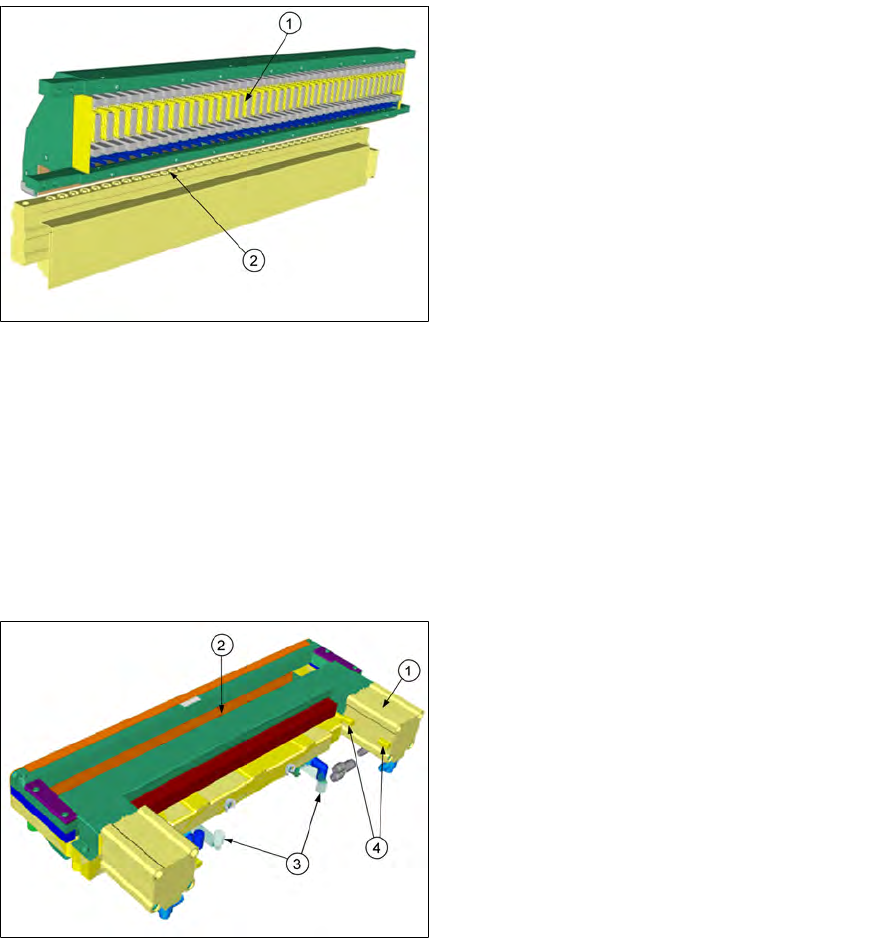

8.3 供料器控制单元（FCU）
1. 供料器控制单元（FCU）
2. 供料器解锁装置
– FCU由电源模块（PULS）提供28 V，其他所
有内部电压（例如24 V）在内部生成。
– 所有重要电压均由处理器监控。如果超过规
定的限值，那么整个模块就会关闭！
FCU具有以下功能：
– 激活X供料器和供料器解锁装置。
– 控制装卸工作站。
– 安全回路和安全信息。
– 触发料带割刀。
– 触发吸嘴交换器和触发吸嘴工作站（吹气清理）
– 监测抛料盒的传感器。
8.4 料带割刀
1. 气缸
2. 空料带槽
3. 电磁阀
4. 接近开关
料带割刀两侧的气缸通过交替运动激活切割刀片。两个电磁阀（24V/5.1 bar）由FCU控制。
当悬臂移到第一个贴片位置时，料带割刀激活，其中一个气缸到达前方位置。
– 第一个气缸到达前面位置后，第二个气缸启动。
– 两个气缸同时退回
– 相关贴片头每完成一个贴片循环，割刀就执行一次切割
大约15分钟内，可以拆下料带割刀进行维修。需要设置节流时间。有关拆卸和设置的详细信息，请
参阅《服务手册》。
