8 TX部件供应
8.5 元件供应的气压及电气系统
TX系列 技术培训
01/2016
130
装卸单元气压系统
1. 用于移动凸轮盘的气缸
2. 用于调整气压速度的节流阀（载入和卸除约2-3秒时
间）
3. 卸除过程中推出COT的气缸
4. 控制气缸的5/2向阀
5. 预防电气故障情况的安全控制阀
8.5.2 电气系统概览
FD.A1 保险/连接板TX VNS 吸嘴站电磁阀
FDC 保险和分配接头板 SRB 抛料盒传感器
FCU 供料器控制单元 TC 料带割刀
COTi COT单元 NC 吸嘴交换器
FUD 供料器解锁装置 VCOTi COT单元电磁阀
TX系列 技术培训
01/2016
8 TX部件供应
8.6 TX 抛料板
131
8.6 TX 抛料板
抛料板是 TX1 和 TX2 贴片机料区 1 的选装件。可将有影像问题的元件放到抛料板上（不要将其抛
入抛料盒中）。
抛料板上的被抛元件将会显示以下信息：
– 抛料板上元件的位置
– 拾取元件的位置（如果从料盘上拾取元件，则仅显示级别和吸嘴装载盘的数量，并不会显示吸
嘴装载盘中的拾取位置！）
– 相关影像转储
– 元件名称
– 元件形状

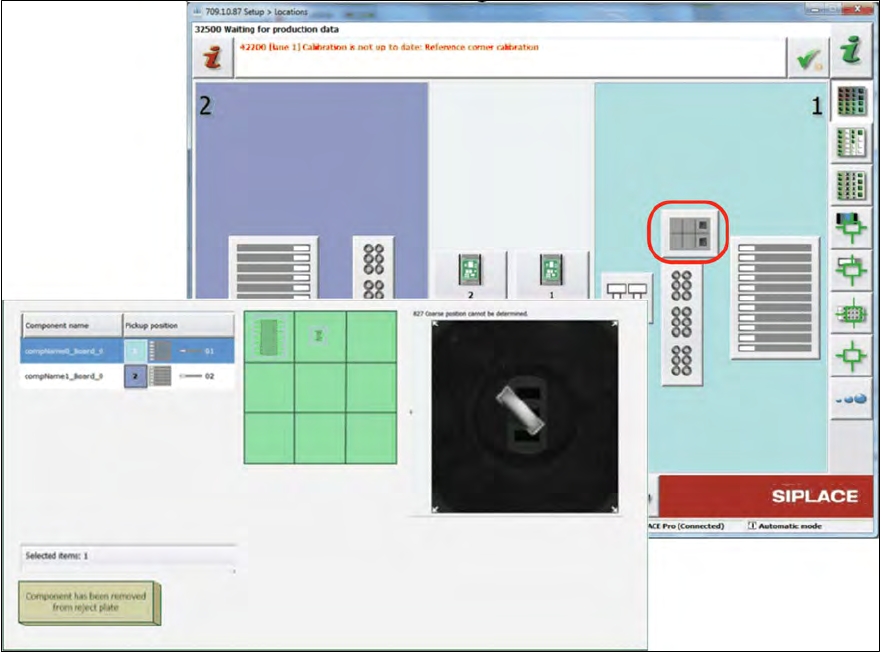

如已安装抛料板，则需在贴片机软件中进行配置。
需在各元件/元件形状的 SIPLACE Pro 中启用该选项。
可以通过“移除抛料板上的元件”按钮确认将元件从抛料板上移除。各元件均需确认。
8 TX部件供应
8.7 C&P20 / CPP 和双头的吸嘴交换器
TX系列 技术培训
01/2016
132
8.7 C&P20 / CPP 和双头的吸嘴交换器

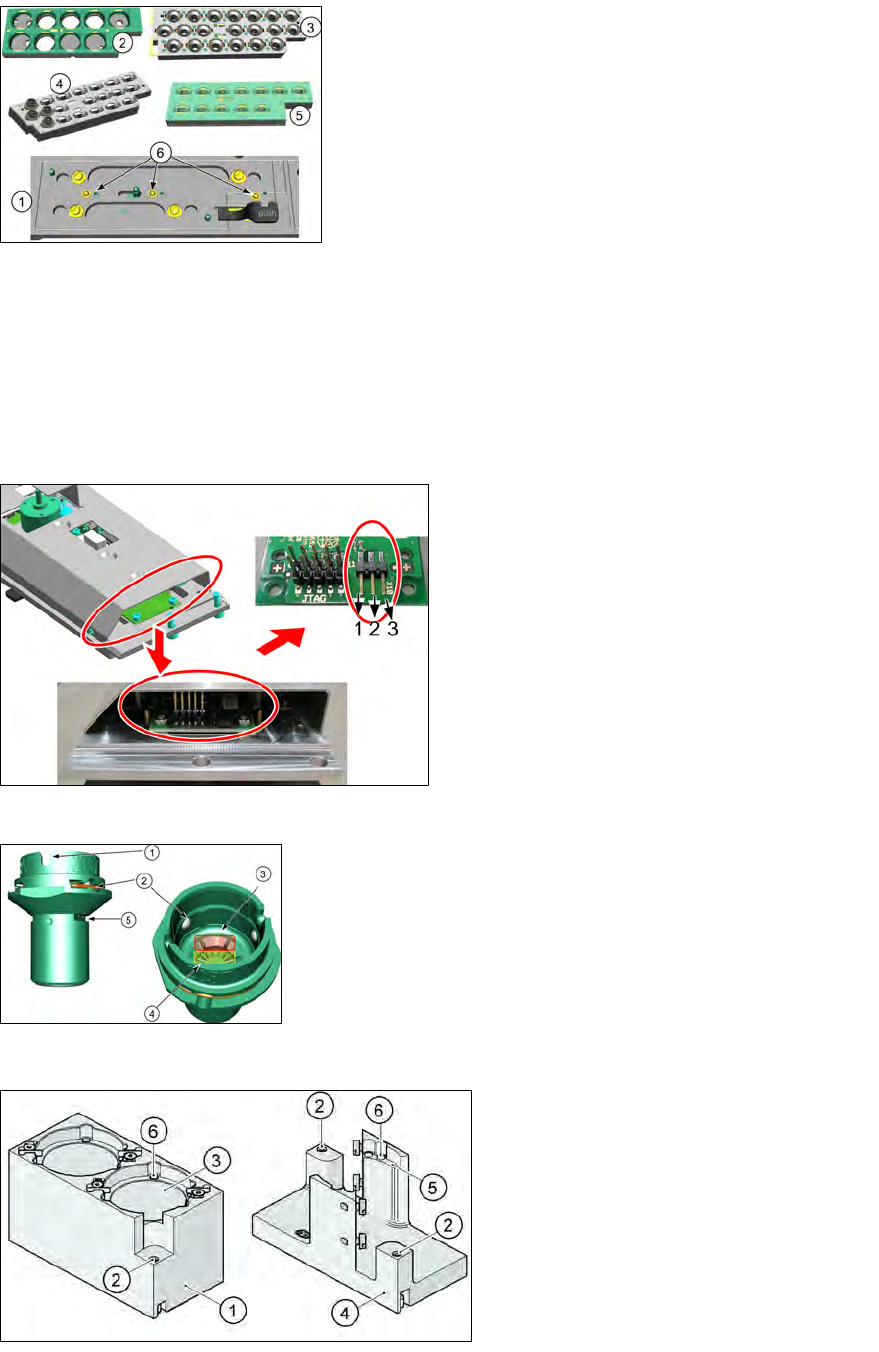

1. 短吸嘴交换器托板模块
2. 料盘类型 28xx，用于CPP
3. 料盘类型 40xx，用于C&P20 P
4. 带 20 个吸嘴的料盘类型 20xx，用于CPP
5. 料盘类型 20xx，用于CPP
6. 吸嘴装载盘检测开关
吸嘴交换器包括四个吸嘴装载盘。吸嘴装载盘在托架模块上面。每个吸嘴装载盘通过按扣固定，可
以通过控制杆释放。
每个库可以配置不同的吸嘴类型。一个吸嘴交换器可混用所有三种料盘类型（12*20xx、20*20xx 和
9*28xx）。
贴片机软件无法检测一个吸嘴装载盘所配备的吸嘴库数量（12 个或20 个）。只能根据所测得的基
准点进行判断。
每个吸嘴装载盘由3个微开关扫描。对于每种料盘类型，这些开关执行不同的操作。
贴片机软件可自动检测所使用的料盘类型以及所有料盘是否均已正确插入。
– 吸嘴交换器控制板设置。
– 让吸嘴交换器兼容所有软件版本需要进行跳
线设置。
– CPP 和 C&P20P 设置为 2-3。
吸嘴ID
1. 带吸嘴接口的吸嘴固定槽
2. 吸嘴球形锁
3. 吸嘴条形码，用于通过PCB相机识别吸嘴类型
4. 吸嘴过滤网
5. 返回和抛料的吸嘴锁
8.7.1 吸嘴交换器Twin Head
1. 标准吸嘴装载盘
2. 定位基准点
3. 吸嘴库
4. 专用吸嘴的装载盘
5. 特殊吸嘴的吸嘴库
6. 吸嘴升降球
该吸嘴交换器最多可容纳 8 个吸嘴盘。目前可选用两种不同类型的吸嘴盘：
