TX系列 技术培训 01/2016 10 电源 10.3 电压概览方框图 157 10.3.5 24 VDC受控和非受控 保险丝1-3和5-10 电压 类型 保险丝 使用 24 VDC 非受控 F1 MGCU1供电 24 VDC 非受控 F2 MGCU2供电 24 VDC 非受控 F3 外部服务/风机供电（预留I/O和选配） 24 VDC 非受控 F5 控制计算机（PC）供电 24 VDC 非受控 F6 显示器/CIN（Can接口)/P…
10 电源
10.3 电压概览方框图
TX系列 技术培训
01/2016
156
– 然后，贴片头轴电压经过 FDB 总成，由那里的保险丝保护，然后发传到贴片头。
电压 类型 保险丝 使用
160 VDC 受控 F19 星形轴马达悬臂1
160 VDC 受控 F19 Z马达CPP悬臂1
160 VDC 受控 F20 星形轴马达悬臂2
160 VDC 受控 F20 Z马达CPP悬臂2
10.3.4 42 VDC受控和非受控

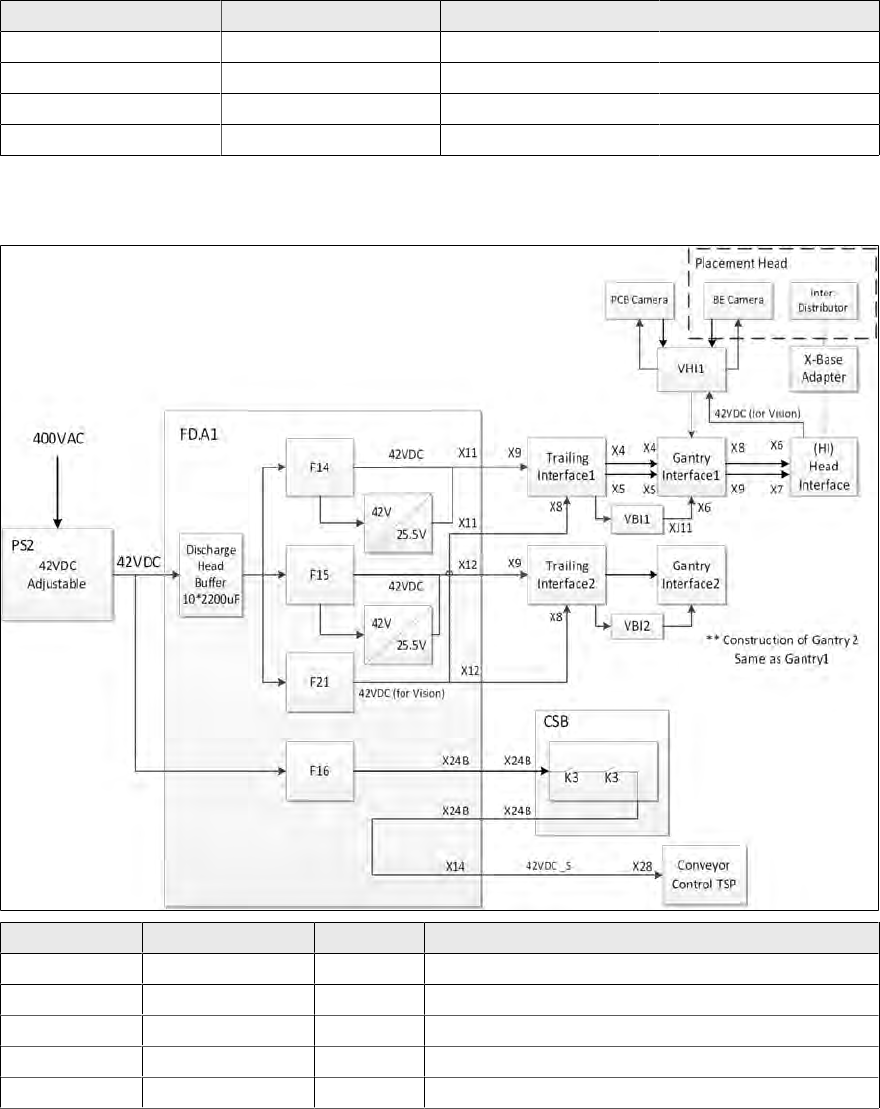

下图显示了生成 42V中间电路。
电压 类型 保险丝 使用
42 VDC 非受控 F14 Z马达CP20悬臂1
42 VDC 非受控 F15 Z马达CP20悬臂2
42 VDC 非受控 F21 相机照明（元件和PCB）悬臂1&2
42 VDC 非受控 F21 固定元件相机的照明
42 VDC 受控 F16 传送导轨驱动马达
TX系列 技术培训
01/2016
10 电源
10.3 电压概览方框图
157

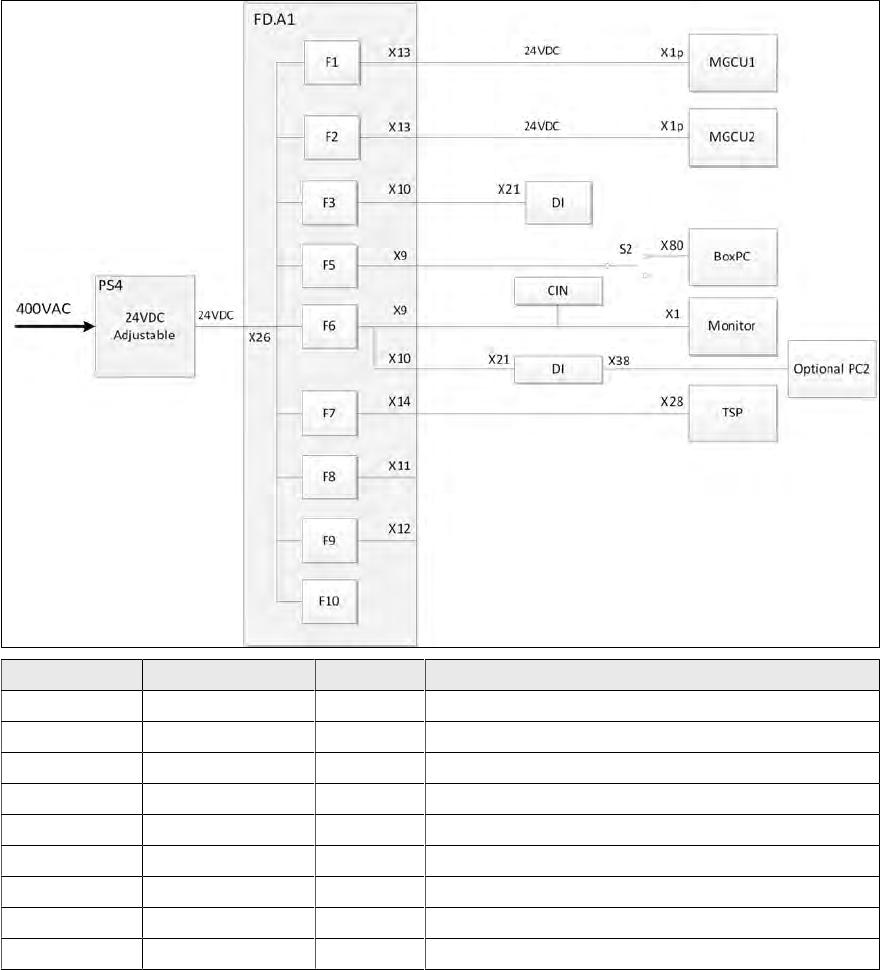

10.3.5 24 VDC受控和非受控
保险丝1-3和5-10
电压 类型 保险丝 使用
24 VDC 非受控 F1 MGCU1供电
24 VDC 非受控 F2 MGCU2供电
24 VDC 非受控 F3 外部服务/风机供电（预留I/O和选配）
24 VDC 非受控 F5 控制计算机（PC）供电
24 VDC 非受控 F6 显示器/CIN（Can接口)/PC（选配）供电
24 VDC 非受控 F7 传输导轨控制供电（TSP-420M 内部带微保险丝）
24 VDC 非受控 F8 未使用
24 VDC 非受控 F9 未使用
24 VDC 非受控 F10 用于电源单元内部诊断
10 电源
10.3 电压概览方框图
TX系列 技术培训
01/2016
158

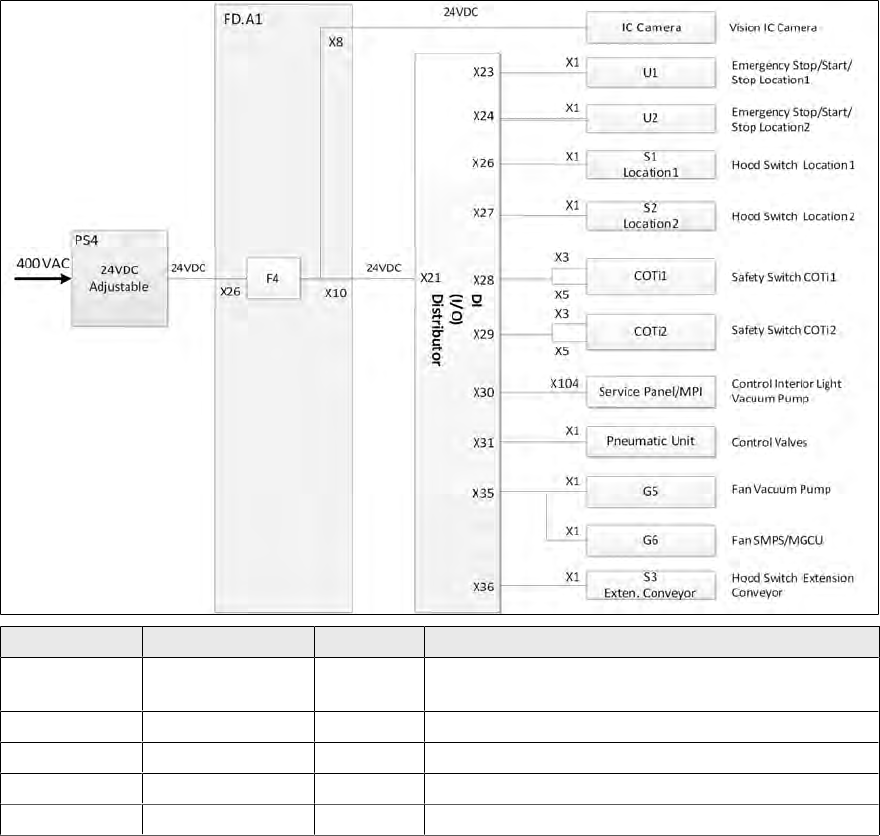

保险丝 4
电压 类型 保险丝 使用
24 VDC 非受控 F4 安全回路供电（急停、安全开关、Start/Stop（启
动/停止）按钮….）回路
24 VDC 非受控 F4 气压单元供电（比例阀/主压力阀）
24 VDC 非受控 F4 急停（Emergency Stop)按钮R/L供电
24 VDC 非受控 F4 料台1/2安全开关供电
24 VDC 非受控 F4 影像系统（IC相机）供电
