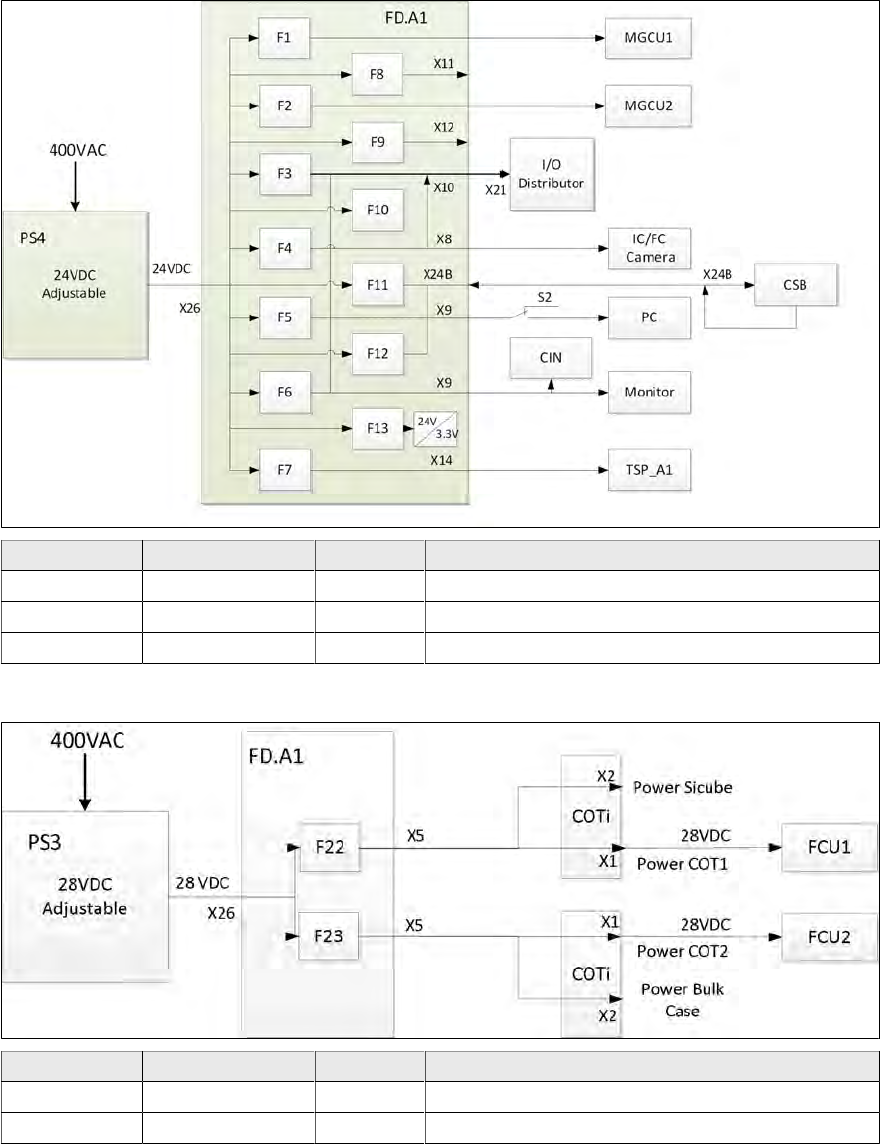

10.3.5 24 VDC受控和非受控
保险丝1-3和5-10
电压 类型 保险丝 使用
24 VDC 非受控 F1 MGCU1供电
24 VDC 非受控 F2 MGCU2供电
24 VDC 非受控 F3 外部服务/风机供电（预留I/O和选配）
24 VDC 非受控 F5 控制计算机（PC）供电
24 VDC 非受控 F6 显示器/CIN（Can接口)/PC（选配）供电
24 VDC 非受控 F7 传输导轨控制供电（TSP-420M 内部带微保险丝）
24 VDC 非受控 F8 未使用
24 VDC 非受控 F9 未使用
24 VDC 非受控 F10 用于电源单元内部诊断
10 电源
10.3 电压概览方框图
TX系列 技术培训
01/2016
158
保险丝 4
电压 类型 保险丝 使用
24 VDC 非受控 F4 安全回路供电（急停、安全开关、Start/Stop（启
动/停止）按钮….）回路
24 VDC 非受控 F4 气压单元供电（比例阀/主压力阀）
24 VDC 非受控 F4 急停（Emergency Stop)按钮R/L供电
24 VDC 非受控 F4 料台1/2安全开关供电
24 VDC 非受控 F4 影像系统（IC相机）供电
TX系列 技术培训
01/2016
10 电源
10.3 电压概览方框图
159
保险丝 F11- F13
电压 类型 保险丝 使用
24 VDC 受控 F11 安全继电器（CSB）的电源电压
24 VDC 受控 F12 安全控制回路内部电源电压
24 VDC 非受控 F13 FD.A1诊断回路的内部电源电压（24V/3.3V）
10.3.6 28 VDC非受控
电压 类型 保险丝 使用
28 VDC 非受控 F22 FCU 1 号位置电源电压（最低 26.8V）
28 VDC 非受控 F23 FCU 2 号位置电源电压（最低 26.8V）
如果PS3没能正确设置为28VDC（最低输出电压26.8V），那么FCU将无法可靠运行！
