10 电源
10.4 保险分配板FD:A1概览
TX系列 技术培训
01/2016
160

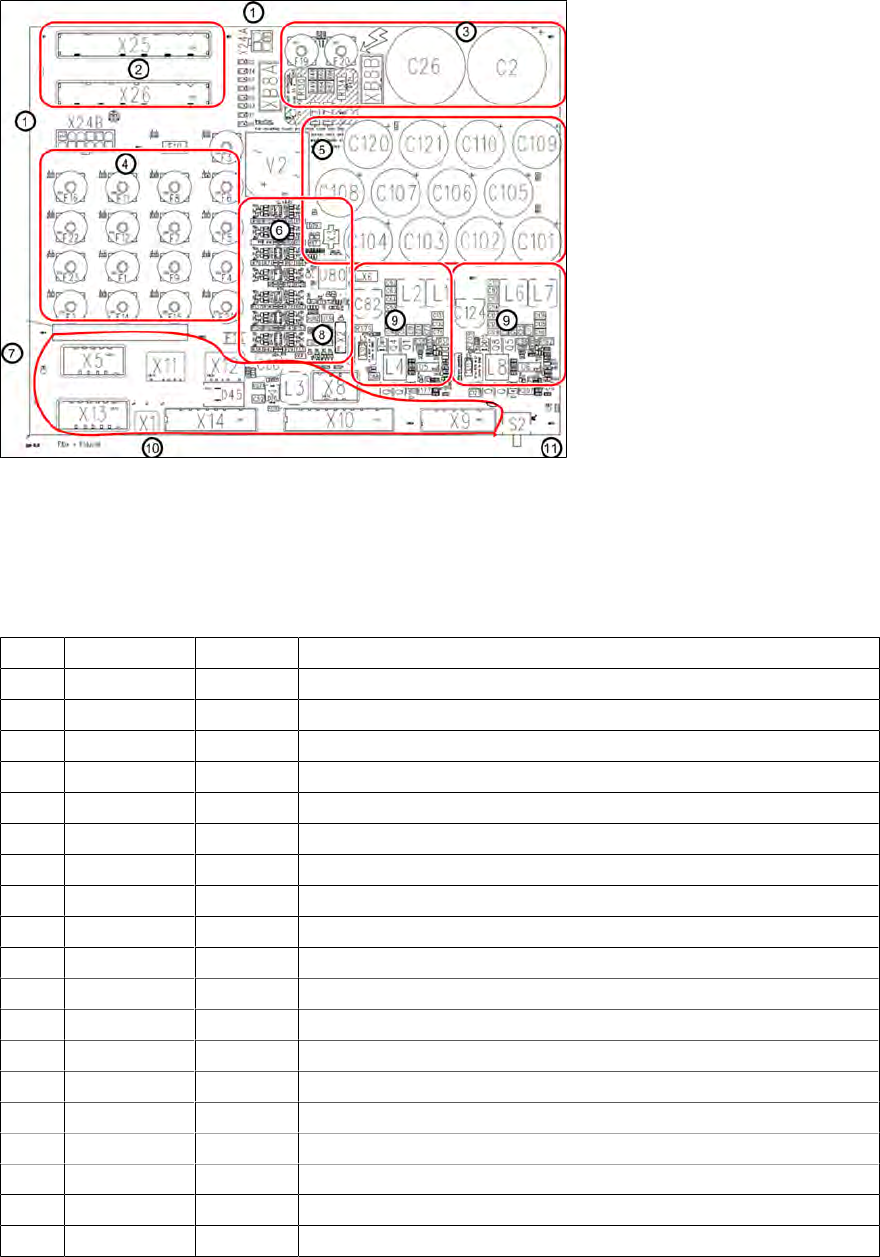

10.4 保险分配板FD:A1概览
1. 至CSB单元的插头 2. 低电压输入 3. 缓冲电容器，160VDC
4. 低电压熔断阵列* 5. 42V缓冲电容 6. 诊断单元
7. 输出电压接头 8. 诊断数据接头 9. 贴片头增强变频器（输入
42VDC 输出25.5VDC）
10. PE 连接 11. 台式计算机电压开关
*保险丝类型：FUSEHD PCB（5X20MM 垂直）
F1 24 V DC 6.3A MGCU1
F2 24V DC 6.3A MGCU2
F3 24 V DC 6.3A 维修
F4 24 V DC 6.3A 分配器电源故障
F5 24 V DC 6.3A IBASE PC
F6 24 V DC 6.3A 选配3D共面PC
F7 24 V DC 6.3A 传送导轨
F8 24 V DC 6.3A 悬臂1
F9 24 V DC 6.3A 悬臂2
F10 24 V DC 0.5A 内侧 – 电源故障（内部CSB）
F11 24 V DC 6.3A SSK_Ready
F12 24 V DC 6.3A 安全供电CSB
F13 24 V DC 3A SMD内部保险丝24 V诊断，如果熔断，则更换PCB
F14 42 V DC 6.3A 悬臂电缆1 HCU 25.5V，转换自42V
F15 42 V DC 6.3A 悬臂电缆2 HCU 25.5V，转换自42V
F16 42 V DC 10A 传送导轨驱动装置
F19 160 V DC 6.3A 贴片头轴悬臂1
F20 160 V DC 6.3A 贴片头轴悬臂2
F22 28 V DC 6.3A FCU1
F23 28 V DC 6.3A FCU2
TX系列 技术培训
01/2016
10 电源
10.5 SMPS TX各单元的功能描述
161
10.5 SMPS TX各单元的功能描述
10.5.1 主开关
TX使用的主开关和带组合制动块的马达保护开关结合成一体。
已核准认定为主电路断路器、主开关和保护开关。
保护开关的触发电流不需要设置，然而根据使用情况，有2种不同类型的马达开关。
– 标准：主断路器 3~380-415V: 03125553-(6.3A)
– 低电压国家：主断路器 3RV27 3 孔 03138992-(12.5A, UL489)

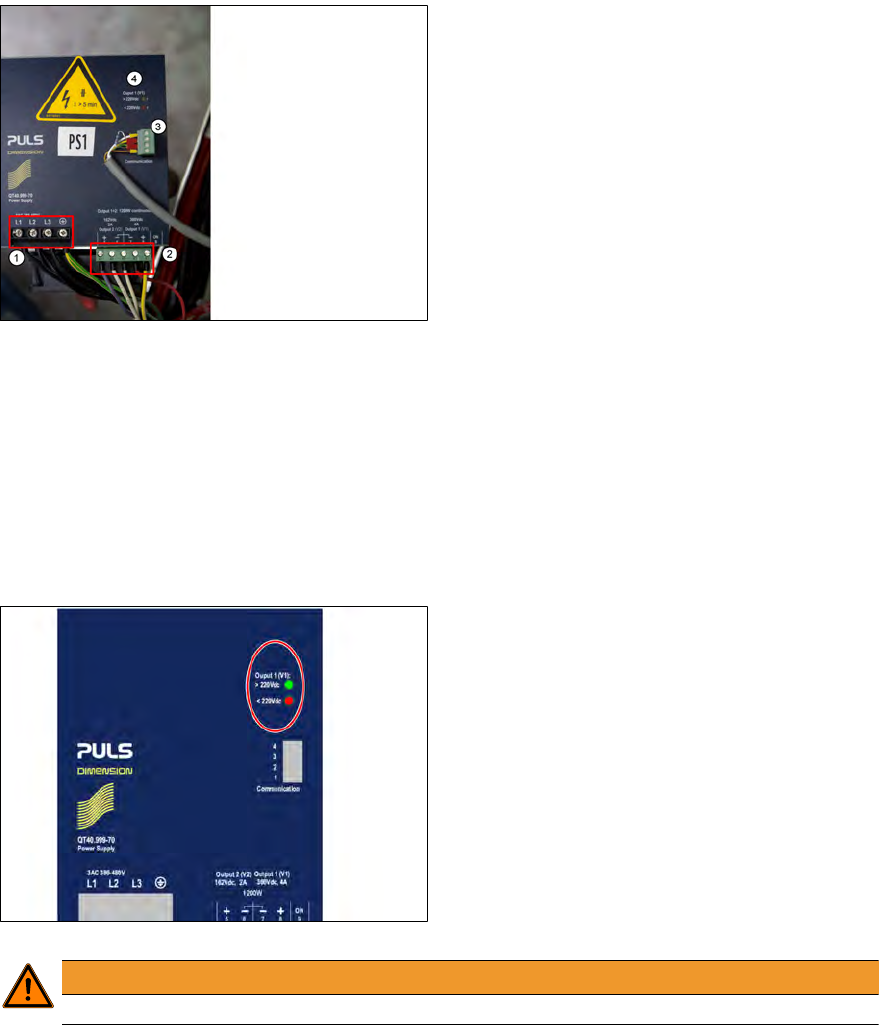

10.5.2 电源组 PS1-（330 VDC/160 VDC）
1. 输入连接3相AC
2. 输出300 VDC/160 VDC
3. 诊断接头
4. 剩余电压指示LED
– 300VDC电压用于主轴驱动装置。由于电流峰值高，所以该电压需要在输出端缓冲。
– 300VDC电压缓冲通过CAP1储能电池来实现。
– 预充/放电板A2上的预充/放电控制功能用于让储能电池以受控的方式为主轴释放能量（加速过
程中）和吸收能量（制动过程中）。
– 160VDC 电压用于贴片头轴。同样，因为高电流峰值，需要在输出端缓冲。
– 160VDC 电压的备份储存发生在预充/放 电板 -A2 上（在电容器的帮助下）。
10.5.2.1 电源（SMPS）– 安全指示
PS1上灯指示
–
LED绿色
300VDC至220VDC
–
LED红色
220VDC至5VDC
–
LED关闭
低于5VDC
警告
只有当电压降至<5VDC（两个LED灯熄灭）时，才能操作电源装置，否则可能会发生危险！
10 电源
10.5 SMPS TX各单元的功能描述
TX系列 技术培训
01/2016
162
CAP1上灯指示
–
LED红色
高于5VDC
–
LED关闭
低于5VDC
警告
只有当电压降低至<5VDC（LED灯熄灭） 时，您才可以操作 CAP1 单元，否则会发生危险！
LED 的状态并不意味着没有电压，执行维修工作前务必要测量电压。

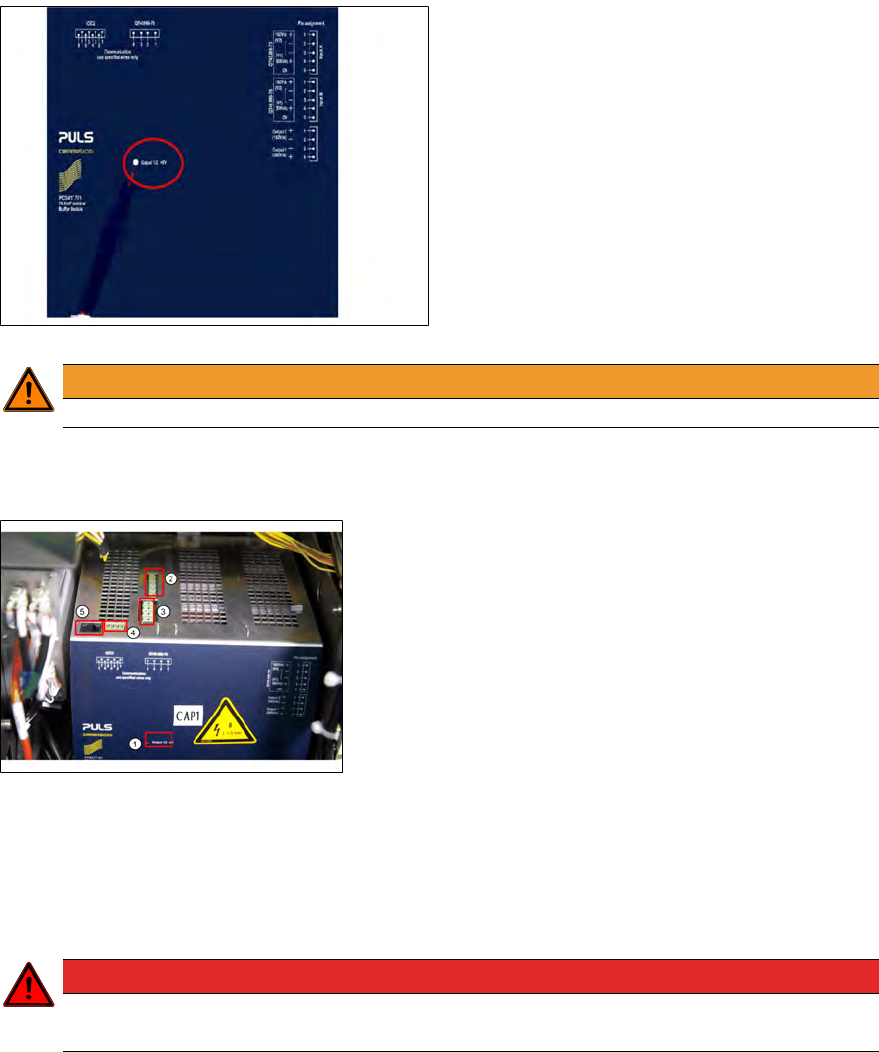

10.5.3 CAP1 - 电容储能电池（蓄能电容器）
1. 剩余电压指示LED（ON > 5V → 危险！）
2. 自电源组 PS1的输入DC IN 300V/160V
3. DC电源输出300V/160V至CSP
4. 诊断线缆（信息诊断 1，来自PS1）
5. 连接到配电盘的诊断线缆 LAN
主轴制动过程中，电容器电池 CAP1 充电。主轴制动过程中能量过多就会出现这种情况（生产原
则）。
– 在“急停”状态下，仍保持通往主轴的连接 (60ms)，因此制动能量可以释放。
– 该时间延迟由CSB控制。
– 如果“急停/盖打开”，那么电容器电池就会保持带电。
危险
CAP1单元– 不得打开电容储能电池！
高压危险，小心电击！
重要：
请确保CAP1单元连接贴片机主接地点（MGP）。
