10 电源
10.8 分析/常见错误列表
TX系列 技术培训
01/2016
166
10.8 分析/常见错误列表
错误 可能的原因 操作
按下START（启动）按钮后没有
反应
按下和松开 START（启动）按钮
的时长
按下时间在200 ms和1500 ms之
间；
按钮
松开
后接受 START（启动）
安全回路闭合？ 检查安全回路两个通道是否都处
于闭合状态
IO的SW_CTRL_ON输出信号缺失？
检查：按下START（开始）时，
（X29.A6）应该是高电平
检查IO接线。
检查IO输出。
检查START（启动）按钮接线。
如果输出缺失：检查更换I/O单
元
固定START（启动）按钮接线。
与FD.A1线路板的连接是否正
确？
检查 FD.A1 和 PCB CSB 处的接
头 X24A 和 X24B
接头必须连接固定到位。
CSB接地丢失？ 连接接地终端和CSB的接地端
子。
CSB的电源电压丢失？检查保险
丝 F12 和 F13
更换保险丝F12和F13
信号PCC-POWER-OK（PCB处
X24B.5，K5处LED）
如果电压读数>22V或者K5的电源
OKLED变亮→ CSB内侧出现故
障：
更换单元
24V测量输入电压（X24B.3） 如果电压读数 > 22V → 则说明
CSB内侧出现故障：
更换单元
CAP和CSB的电源接头 连接器应该固定到位。
危险
检查插头时，请注意危险
电压！
.
错误 检查 可能的解决方法
按下START（启动）按钮后CSB短
反应
300 V DC链路电压的预充电电流 如果没有预充电流（最高
10A），检查CSB对地连接
CSB接地丢失？ 连接接地终端和CSB的接地端
子。
如果已建立GND连接：
→ CSB内部故障；
更换单元
160 V DC链路输出出现过载或短
路？
拆下X24B，然后尝试启动
如果现在启动按钮可以工作，那
么解决 160V DC链路分支处的短
路情况
300 V DC链路电压出现过载或短
路？
拆下X21和X22，然后尝试启动
如果现在启动按钮可以工作，那
么解决300V DC链路分支处的短
路情况
TX系列 技术培训
01/2016
10 电源
10.8 分析/常见错误列表
167
错误 检查 可能的解决方法
贴片机通过回参考点，但是停在
生产运行之前
MGCU 错误消息：DC链路电压出
现欠压错误？
检查CAP单元的电容值（诊断功
能的服务屏幕）必须 > 30 mF
如果电容值 < 30 mF，则更换电
容器单元
检查服务屏幕上的QT40.999 错
误消息
显示 QT40 错误，更换QT40单元
服务屏 QT40单元
检查QT40-999 处的指示灯： 回参考点时，绿灯（>220V）应
该变亮；悬臂加速过程中，红灯
应该临时变亮
DC 42V-S丢失（传送导轨电源） 检查FD.A1电源电压，F16
保险丝是否熔断？
插座X24A
（两端线路板！）
连
接正确？
更换保险丝，接头牢固连接
如果错误仍然出现
→ CSB内部故障；
更换单元
DC24V_S丢失 检查FD.A1电源电压，F11
保险丝是否熔断？
插座X24A
（两端线路板！）
连
接正确？
更换保险丝，接头牢固连接
如果错误仍然出现
→ CSB内部故障；
更换单元
电源启动（使能）信号丢失 检查FD.A1电源电压，F11
保险丝是否熔断？
插座X24A
（两端线路板！）
连
接正确？
预充电是否完成？DC链路电压打
开？
更换保险丝，接头牢固连接
如果错误仍然出现
→ CSB内部故障；
更换单元
诊断界面的错误：
错误 检查 可能的解决方法
没有诊断显示（图标丢失） Diagnostic Master的接线：
PS1和CAP之间连接是否正常?？
CAP和IOCU2之间连接是否正常?
（使用交叉电缆!）？
更换接线。
如果仍没有诊断显示 → 那么说
明CAP单元处的Diagnostic
Master出现故障
更换CAP单元
QT40 诊断电源电压可用？CAP内
部保险丝熔断？
诊断接头的引脚1和4之间的电压
读数应该为DC 5V
如果没有电压读数 → 则说明
CAP单元出现故障
更换CAP单元
没有保险丝诊断显示 通往 FD.A1的接线：
FD.A1和IOCU2中间连接是否正
常？
检查FD.A1-X3 是否固定好
更换接线。
如果仍没有保险丝诊断
→ FD.A1内部错误。
更换 FD.A1
10 电源
10.9 低压选配件
TX系列 技术培训
01/2016
168
10.9 低压选配件
QT40 系列的 SMPS 使用的所有电源组的允许输入电压为 380V– 480V。

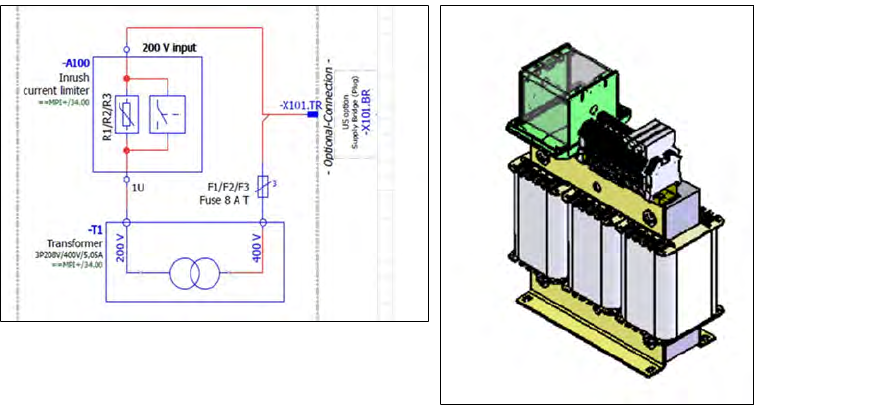

如果干线电压低于360 VAC（3*200 - 230 V AC），必须经过电压适配至380V-480VAC，可以通过US
电压适配套装（变压器）完成。
变压器位于台式 PC 旁边贴片机的基础内部。
