10 电源 10.9 低压选配件 TX系列 技术培训 01/2016 168 10.9 低压选配件 QT40 系列的 SMPS 使用的所有电源组的允许输入电压为 380V– 480V。 如果干线电压低于360 VAC（3*200 - 230 V AC），必须经过电压适配至380V-480VAC，可以通过US 电压适配套装（变压器）完成。 变压器位于台式 PC 旁边贴片机的基础内部。
TX系列 技术培训
01/2016
10 电源
10.8 分析/常见错误列表
167
错误 检查 可能的解决方法
贴片机通过回参考点，但是停在
生产运行之前
MGCU 错误消息：DC链路电压出
现欠压错误？
检查CAP单元的电容值（诊断功
能的服务屏幕）必须 > 30 mF
如果电容值 < 30 mF，则更换电
容器单元
检查服务屏幕上的QT40.999 错
误消息
显示 QT40 错误，更换QT40单元
服务屏 QT40单元
检查QT40-999 处的指示灯： 回参考点时，绿灯（>220V）应
该变亮；悬臂加速过程中，红灯
应该临时变亮
DC 42V-S丢失（传送导轨电源） 检查FD.A1电源电压，F16
保险丝是否熔断？
插座X24A
（两端线路板！）
连
接正确？
更换保险丝，接头牢固连接
如果错误仍然出现
→ CSB内部故障；
更换单元
DC24V_S丢失 检查FD.A1电源电压，F11
保险丝是否熔断？
插座X24A
（两端线路板！）
连
接正确？
更换保险丝，接头牢固连接
如果错误仍然出现
→ CSB内部故障；
更换单元
电源启动（使能）信号丢失 检查FD.A1电源电压，F11
保险丝是否熔断？
插座X24A
（两端线路板！）
连
接正确？
预充电是否完成？DC链路电压打
开？
更换保险丝，接头牢固连接
如果错误仍然出现
→ CSB内部故障；
更换单元
诊断界面的错误：
错误 检查 可能的解决方法
没有诊断显示（图标丢失） Diagnostic Master的接线：
PS1和CAP之间连接是否正常?？
CAP和IOCU2之间连接是否正常?
（使用交叉电缆!）？
更换接线。
如果仍没有诊断显示 → 那么说
明CAP单元处的Diagnostic
Master出现故障
更换CAP单元
QT40 诊断电源电压可用？CAP内
部保险丝熔断？
诊断接头的引脚1和4之间的电压
读数应该为DC 5V
如果没有电压读数 → 则说明
CAP单元出现故障
更换CAP单元
没有保险丝诊断显示 通往 FD.A1的接线：
FD.A1和IOCU2中间连接是否正
常？
检查FD.A1-X3 是否固定好
更换接线。
如果仍没有保险丝诊断
→ FD.A1内部错误。
更换 FD.A1
10 电源
10.9 低压选配件
TX系列 技术培训
01/2016
168
10.9 低压选配件
QT40 系列的 SMPS 使用的所有电源组的允许输入电压为 380V– 480V。
如果干线电压低于360 VAC（3*200 - 230 V AC），必须经过电压适配至380V-480VAC，可以通过US
电压适配套装（变压器）完成。
变压器位于台式 PC 旁边贴片机的基础内部。
TX系列 技术培训
01/2016
10 电源
10.10 TX 气压系统概览
169
10.10 TX 气压系统概览

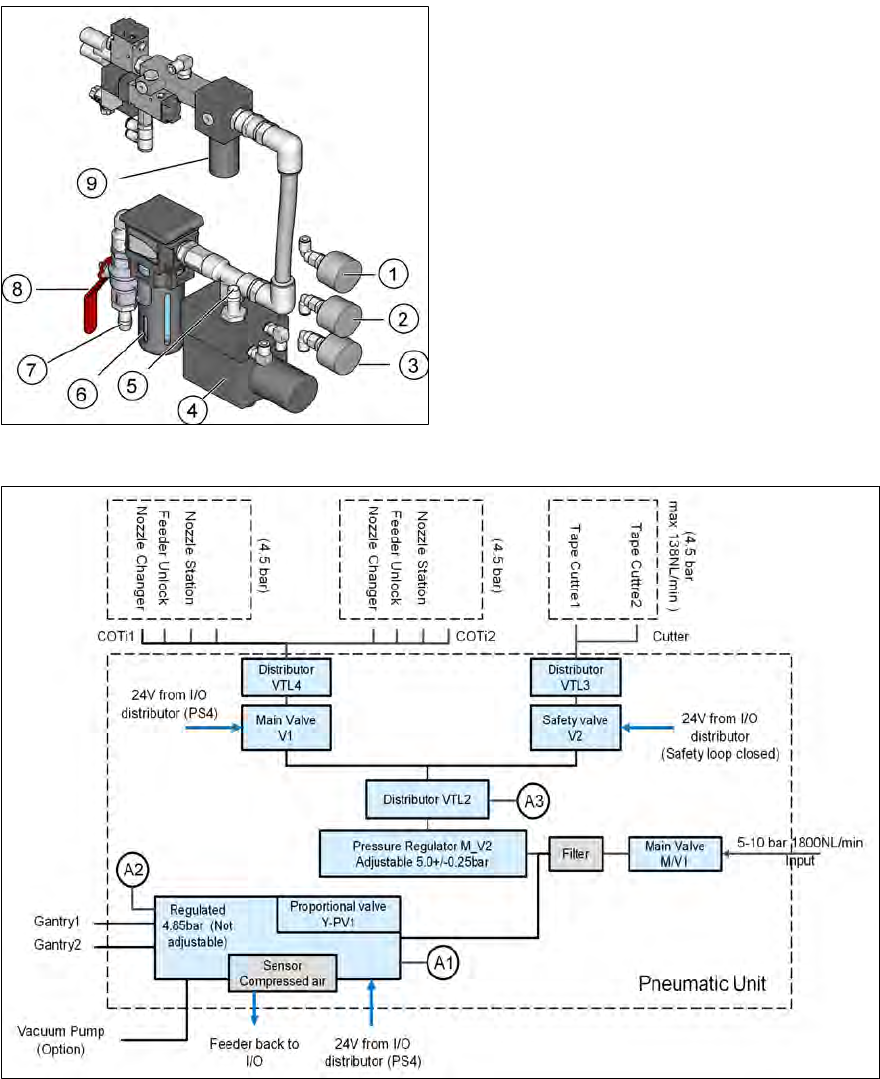

气压系统 – 部件概览
1. 贴片机元件供给压力的压力计（5 ± 0.25
Bar）
2. 悬臂1/2 供给压力的压力计（4.85 ± 0.1
Bar）
3. 输入空气的压力计（5.0 – 10.0 Bar）
4. 比例阀
5. 悬臂压缩空气供给
6. 压缩空气过滤器
7. 压缩空气输入
8. 截止阀
9. 调压阀
气压图纸概览
