TX系列 技术培训 01/2016 11 控制和通信 11.4 Box PC（控制计算机） 177 控制计算机 SIPLACE TX 不同端口用于不同显示器，“DisplayPort”（X71）用于显示器 1（电源侧），“DVI-I”（X70） 用于显示器 2。 成功安装软件前，两个显示器显示可能会有差异。
11 控制和通信
11.3 MGCU 和 MHCU
TX系列 技术培训
01/2016
176
11.3 MGCU 和 MHCU

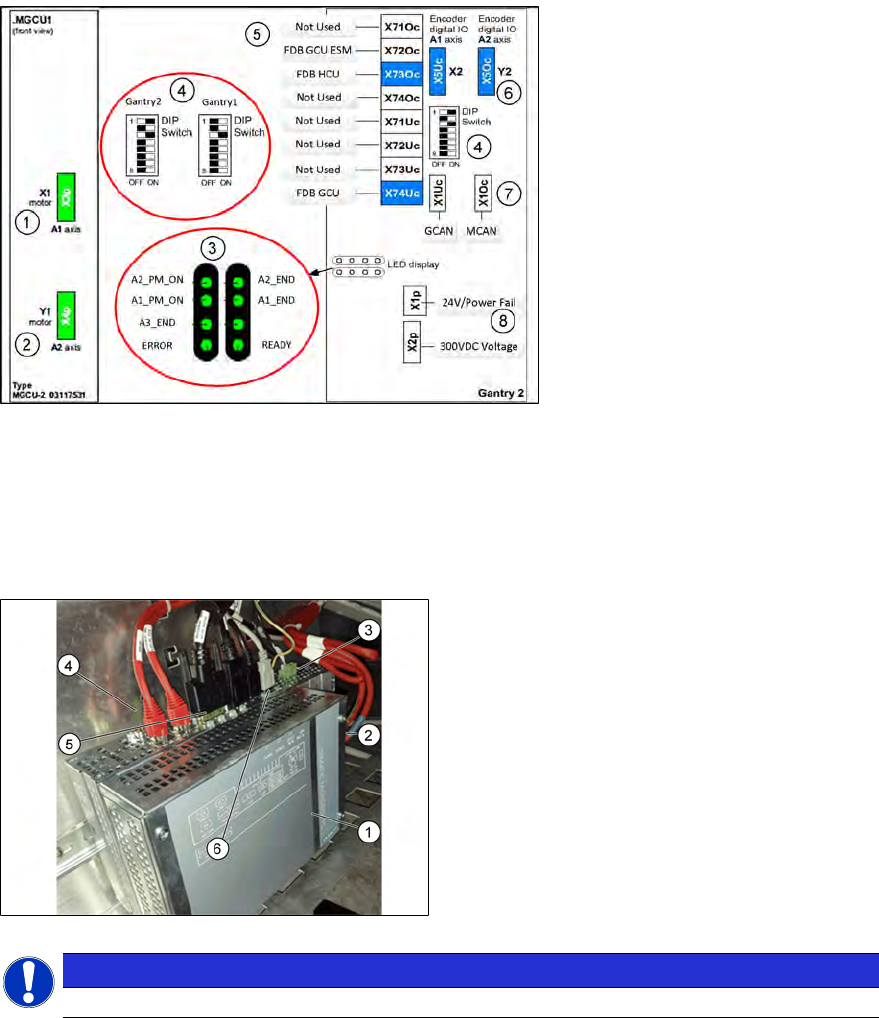

MGCU（模块化悬臂控制单元）：
MGCU用于控制悬臂主轴X和Y，它由控制模块（CM）和电源模块（PM）组成，基本上轴卡为控制模
块，伺服卡为电源模块。
根据 MGCU 类型，可以控制 2 个悬臂轴（MGCU2）或3 个悬臂轴（MGCU3）。MGCU2 用在TX贴片机上
作为悬臂（每个悬臂使用一个 MGCU2）主轴（X/Y轴）的控制器。
1. X 马达连接
2. Y 马达连接
3. LED
4. DIP 开关
5. BUS连接
6. X-Y 跟踪信号插头
7. MCAN和GCAN
8. 24V电源失败信号和300VDC链路
MHCU（模块化贴片头控制单元）
MHCU 用于控制贴片头轴（星形轴/Z轴），也由控制模块 (CM) 和电源模块 (PM) 组成。
11.4 Box PC（控制计算机）
Box PC 427D
1. Box PC 427D（03114177-xx）
2. GigE连接
3. 电源24VDC
4. LAN1 CIN盒（CAN总线）LAN2线控计算机
5. 显示器 1(Display Port)接口显示器
2( DVI )接口
6. USB 接头
提示
更换新台式计算机后，需要安装贴片机软件。
TX系列 技术培训
01/2016
11 控制和通信
11.4 Box PC（控制计算机）
177

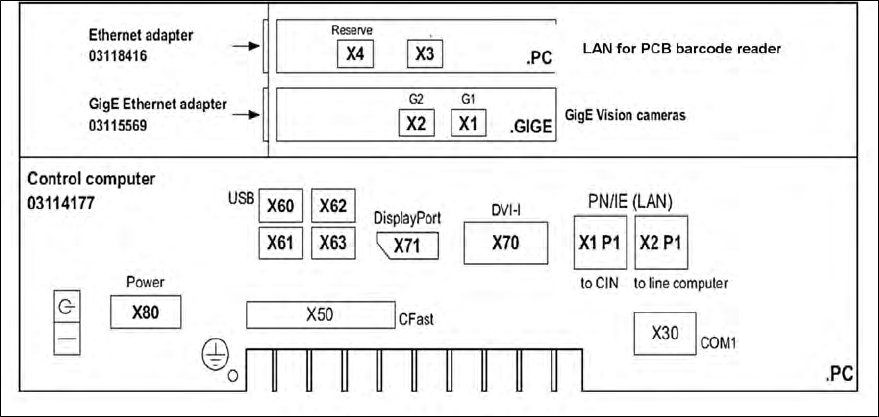

控制计算机 SIPLACE TX
不同端口用于不同显示器，“DisplayPort”（X71）用于显示器 1（电源侧），“DVI-I”（X70）
用于显示器 2。
成功安装软件前，两个显示器显示可能会有差异。
11 控制和通信
11.5 CIN盒
TX系列 技术培训
01/2016
178
11.5 CIN盒
– 在 TX 系列贴片机上，“CAN 接口” CIN [03108598-xx] 用于接管先前贴片机中的 CAN 卡的
功能。
– CIN 在 SMPS 中，通过 LAN 线缆连接台式 PC-427D。
– 对于 TX 贴片机，CIN 上的 CAN 端子总是设置为“关”。
1. CAN 连接 1-4
2. LAN 连接
3. DIP 开关 - CANx- 终端设置 120 Ohm
4. 电源输入
5.
11.6 控制和通信 – 网络结构
网络结构
IP 地址 子网掩码 备注
SIPLACE局域网 172.22.xxx.xxx 255.255.0.0 计算机上LAN连接
CIN 192.168.255.239 255.255.255.224 计算机上LAN连接
工作站计算机 192.168.255.249 255.255.255.224
