TX系列 技术培训 01/2016 11 控制和通信 11.7 控制和通信 – 轴控制 179 11.7 控制和通信 – 轴控制 轴控制
11 控制和通信
11.5 CIN盒
TX系列 技术培训
01/2016
178

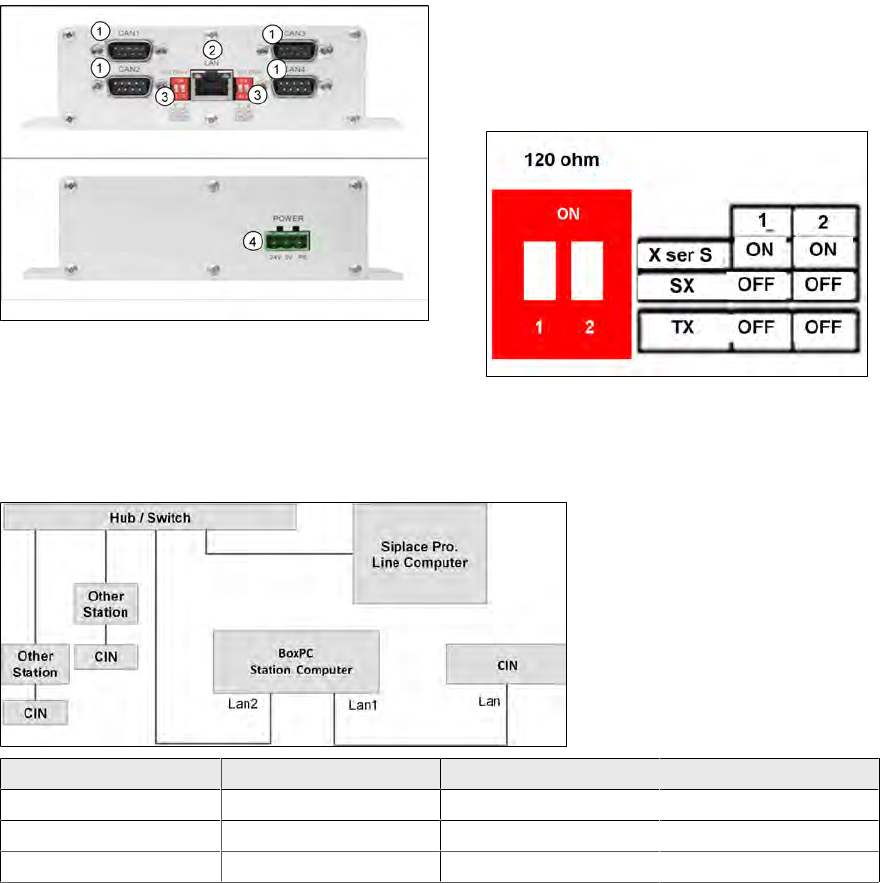

11.5 CIN盒
– 在 TX 系列贴片机上，“CAN 接口” CIN [03108598-xx] 用于接管先前贴片机中的 CAN 卡的
功能。
– CIN 在 SMPS 中，通过 LAN 线缆连接台式 PC-427D。
– 对于 TX 贴片机，CIN 上的 CAN 端子总是设置为“关”。
1. CAN 连接 1-4
2. LAN 连接
3. DIP 开关 - CANx- 终端设置 120 Ohm
4. 电源输入
5.
11.6 控制和通信 – 网络结构
网络结构
IP 地址 子网掩码 备注
SIPLACE局域网 172.22.xxx.xxx 255.255.0.0 计算机上LAN连接
CIN 192.168.255.239 255.255.255.224 计算机上LAN连接
工作站计算机 192.168.255.249 255.255.255.224
TX系列 技术培训
01/2016
11 控制和通信
11.7 控制和通信 – 轴控制
179
11.7 控制和通信 – 轴控制
轴控制
11 控制和通信
11.8 控制和通信 – FCU
TX系列 技术培训
01/2016
180
11.8 控制和通信 – FCU
TX贴片机上的FCU（供料器控制单元） 具有以下功能：
– 与供料器通信和装载COT。
– 控制料带切割器（里外移动气缸，传感器的状态查询）。
– 吸嘴交换器检测和吸嘴工作站（C&P20和CPP的吹气阀）控制。
– 元件/吸嘴抛料盒的传感器查询。
在生产过程中（SW1= OFF），由传感器识别抛料盒，LED显示状态。
FCU需要编址设置。有关 TX，请查看下图。
开关设置
开 关
SW1 抛料盒的测试模式已取消激活 抛料盒测试模式已激活
SW2 60 Fold FCU 40 Fold FCU
SW3 没有带虚拟按钮的插件控制 有带虚拟按钮的插件控制
SW4 HW版本8，设有料带割刀和吸嘴交换器功
能
HW版本，未设计料带割刀和吸嘴交换器功能
