11 控制和通信 11.10 GigE视像系统 TX系列 技术培训 01/2016 182 11.10 GigE视像系统 GigE是用于影像系统硬件的一个术语，在TX贴片机上包括相机类型和总线结构。 1. 以太网接头 2. 以太网线缆通信（黑色或绿色） – GigE是一种关于高性能工业相机的接口标准。它为通过以太网网络传输高速视频和相关控制数 据提供了一个框架。 – 它与现有的 SIPLACE 影像系统硬件不兼容。 – GigE 网络接…
TX系列 技术培训
01/2016
11 控制和通信
11.9 控制和通信 - 供料器通信
181
控制和通信 – FCU概览
11.9 控制和通信 - 供料器通信
供料器控制单元（FCU）和X供料器之间的通信通过供料器CAN总线进行。
该CAN总线仅负责FCU和供料器之间的通信。
FCU至每个供料器的数据和电源非接触式传输。
11 控制和通信
11.10 GigE视像系统
TX系列 技术培训
01/2016
182
11.10 GigE视像系统
GigE是用于影像系统硬件的一个术语，在TX贴片机上包括相机类型和总线结构。
1. 以太网接头
2. 以太网线缆通信（黑色或绿色）
– GigE是一种关于高性能工业相机的接口标准。它为通过以太网网络传输高速视频和相关控制数
据提供了一个框架。
– 它与现有的 SIPLACE 影像系统硬件不兼容。
– GigE 网络接口卡（以太网适配器）在台式 PC 内。
– 所有GigE相机使用相同的传感器型号表示SIPLACE影像，除了在型号后面加一个G，例如
SST23G。

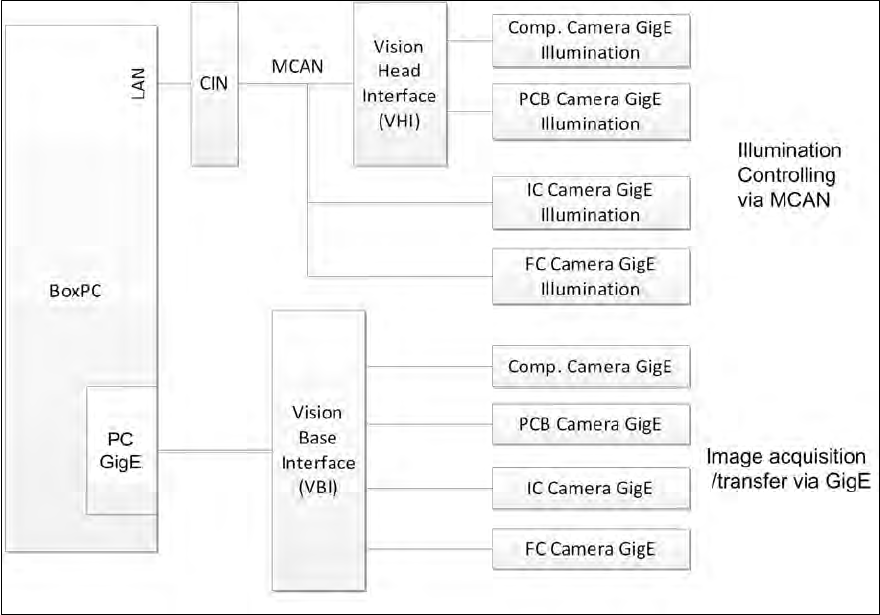

TX上通过 GigE和CAN总线进行影像通信
– 来自元件和PCB相机的图像以数字的形式发送到影像基础接口板（VBI）。
– 通过拖曳电缆“扩频”（非同轴电缆）进行传输。
– 来自 IC和FC 相机的图像直接通过影像基础接口板（VBI）发送到 PC的GigE 适配板。
– 贴片机CAN总线执行照明控制。
– 储存在元件形状中的各照明值通过 CAN总线传输到相机中。
GigE视像系统 电源概览
TX系列 技术培训
01/2016
11 控制和通信
11.10 GigE视像系统
183
GigE视像系统 相机通信概览
