12 贴片机软件概览
12.1 贴片机软件启动页面概览
189
12 贴片机软件概览
12.1 贴片机软件启动页面概览

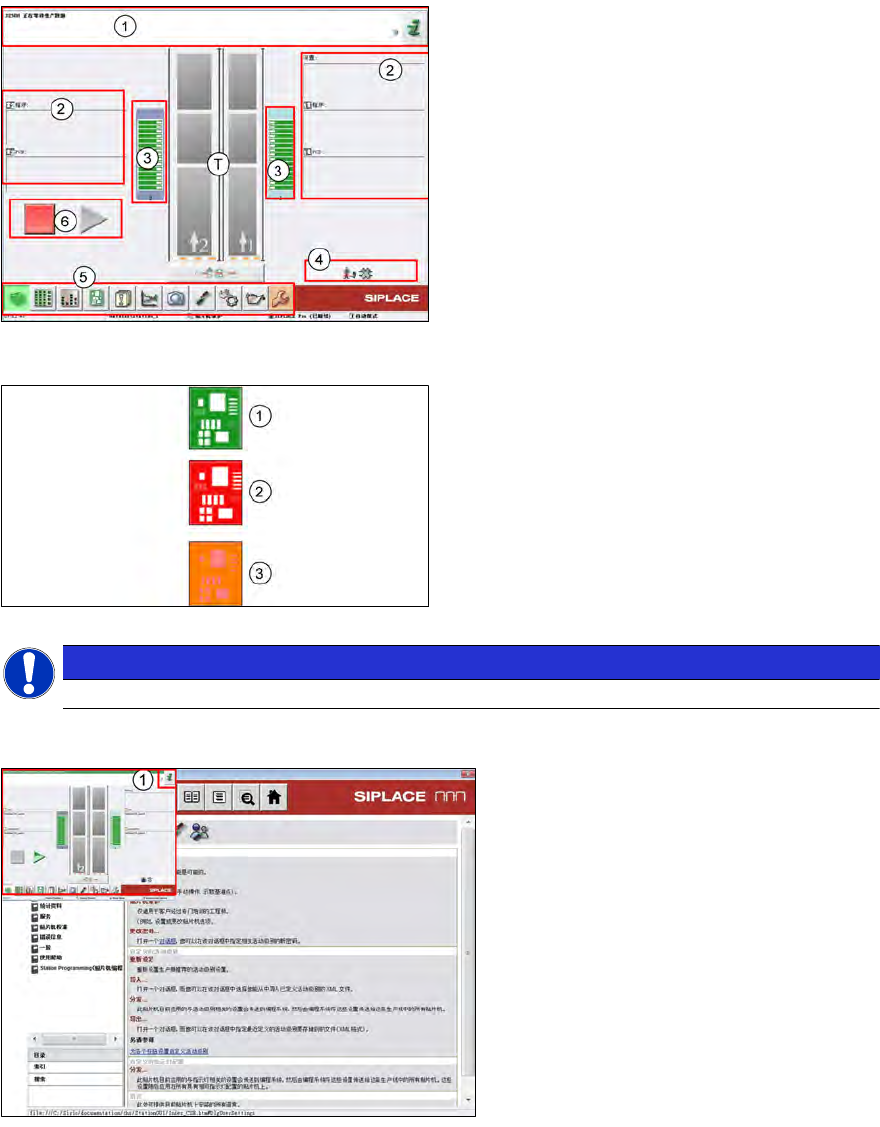

工作站 GUI 总览
1. 信息/动作栏，贴片机状态
2. 传板1和2的产品和设置信息
3. 供料器板状态
4. 贴片机选项和设置信息
5. 贴片机主要图标
6. Start/Stop（启动/停止）按钮
T型贴片机传送导轨
图标颜色含义
1. 图标呈绿色表示贴片机正常
2. 图标呈红色表示贴片机出现问题，生产已被
停止，需要采取措施
3. 橙色表示贴片机出现了一个问题但生产仍然
在继续
提示
GUI中图标的各种颜色都代表着非常明确的含义，因而不能被忽略。
工作站 GUI 帮助文件
– 在主、子界面中点击
(1)
后，“帮
助”窗口将会打开。
– 帮助文件提供详细的错误信息和机器
校准和设置信息。
– 帮助文件还解释了显示的各种图标的
含义。
12 贴片机软件概览
12.2 贴片机软件主菜单概览
TX系列 技术培训
01/2016
190
12.2 贴片机软件主菜单概览
图标 描述
主操作视图 – 生产信息
– 生产状态
位置和供料
器
– 检查并配置供料器和吸嘴配置
– 显示取消激活的供料器和忽略的供料器
– 示教元件形状和元件料袋形状
– 修改料盘描述
– 设置喷胶参数
元件填充数
量
显示和编辑元件填充数量
PCB信息 – 显示和编辑印刷板和贴片位置列表
– 示教基准点
消息 – 显示有关当前和上一个事件的通知
– 可以分别查看料槽错误、传送导轨错误、贴片机错误、一般错误
和链接消息的表格
– 显示保存的影像信息
性能数据 – 显示印刷板和贴片机性能的统计数据
– 启动OIS（操作员信息系统）
实时图像 – 显示各个实时相机图像
– 查看和保存 影像转储
设置和选项 – 检查并设置贴片机设置和GUI
– 设置登录级别和用户界面语言
– 显示和编辑贴片机选项和软件选项
传感器和功
能
– 测试功能和诊断信息
– 设置 Start（启动）按钮的行为，启动机器回参考点
– 单一贴片机或贴片头功能和持续运行测试
