12 贴片机软件概览
12.4 维护保养界面
TX系列 技术培训
01/2016
194
一般功能：
1. 选择贴片头、位置和悬臂
2. 报告备注字段
3. 显示各功能的结果
4. 在结果窗口中显示所需功能的详细信息
5. 报告*：所执行的功能的结果和详细信息
* 该报告将会保存到工作站计算机并通过 SW 诊断线路传输到 SIPLACE Pro 计算机。
保存位置
贴片机：C:\Sirio\Work\MaintenanceReports
SIPLACE Pro：C:\Sirio\Work\MaintenanceReports
“操作员”级别
1. 贴片机维护功能
2. 显示各功能的结果
3. 发生错误时，可使用详情按钮显示更多相关
信息。
4. 报告中详细记录了所有结果。
注意
需要执行贴片机预防性维护作业步骤的相应方法。
TX系列 技术培训
01/2016
12 贴片机软件概览
12.4 维护保养界面
195
预防性维护作业页面
真空状态、高度和扫描值（含生产喷嘴）概览显示了已禁用的 DP，可通过退出按钮返回维护保养界
面。
吸嘴交换器中的返回吸嘴、悬臂移至设置位置，必要时移动所有料台（SX）。贴片机处于开启状
态。
通过料带切割器的两个切口检查刀片和循环使用周期。
检查并显示配备分辨率传感器的风扇（SIPLACE TX）。
通过 C&P20 贴片头上的元件传感器检查滤片。
拾取生产喷嘴，继续操作下一步骤以检验该喷嘴。
检查 DP 上的喷嘴座（所有 CPx 贴片头）。
转动 DP 和元件传感器，检查防眩目装置（仅 C&P20A/M贴片头）。
维护保养维护人员报告：显示所执行的所有测试结果和备注信息。
所有主轴和贴片头轴的持续运行测试以及完整的回参考点 3 圈运行。
返回生产喷嘴（如果可以，请拾取校准吸嘴），将悬臂置于设置位置，必要时取下所有料台
（SX）。关停贴片机。
返回吸嘴交换器中的所有吸嘴，取下吸嘴装载盘并清洁吸嘴。
12 贴片机软件概览
12.4 维护保养界面
TX系列 技术培训
01/2016
196
12.4.3 预见性维护保养
“服务客户”级别
1. 显示子系统的维护状态。
2. 贴片头测试，完整贴片头测试和报告
预见性维护保养页面
硬件维护数据状态信息。
在更新到贴片机软件 709.1 之前。
– 维护保养周期应设置为“依具体时间而定”，维护保养状态应重新设置。
– 执行全套维护保养工作。
打开新窗口以对贴片头进行验证检查并生成报告。有关该功能的使用方法，请参见贴片头维护《用
户手册》。

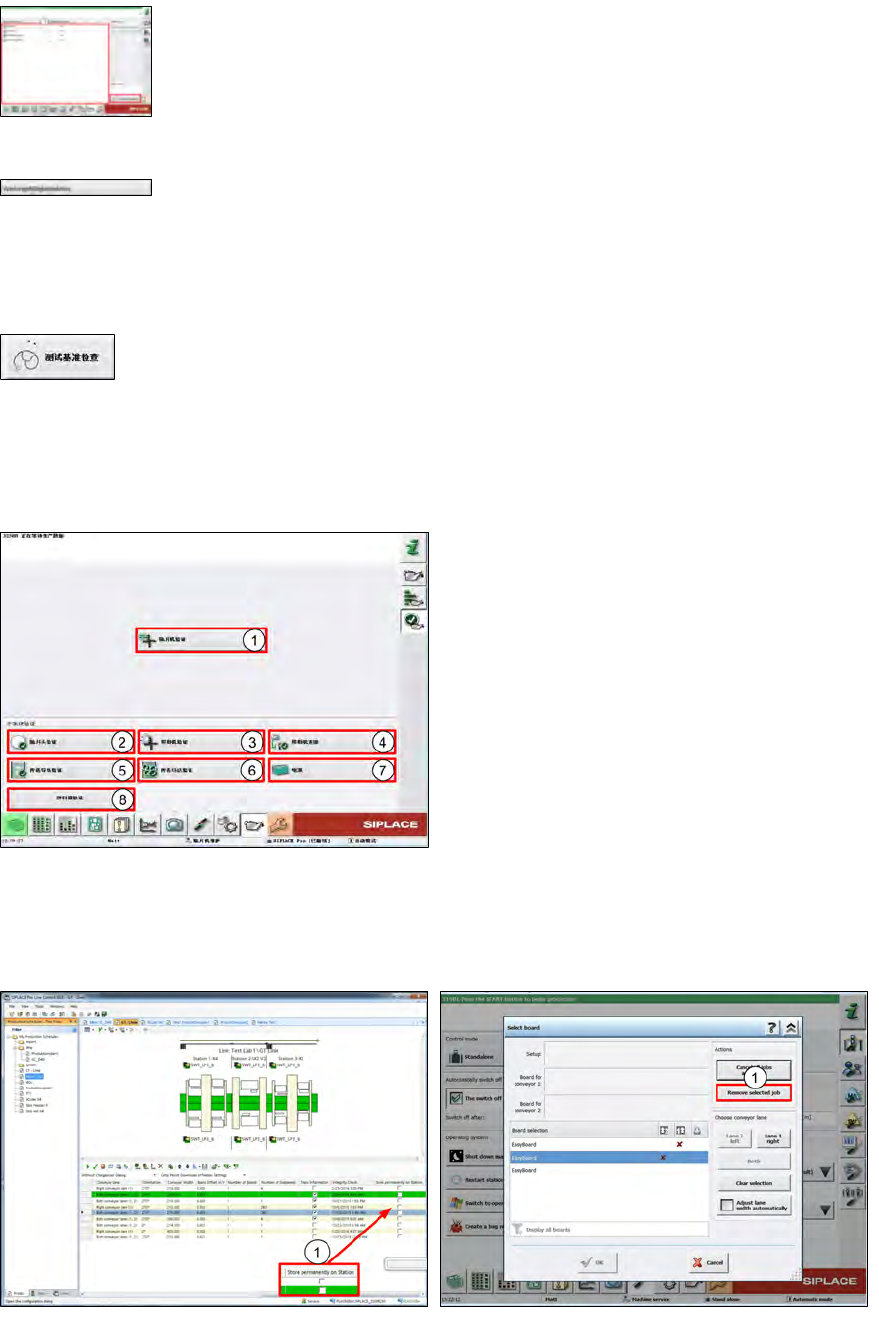

12.4.4 验证
高级生产用户级别
1. 使用维护工具 ACT 验证贴片机
2. 验证贴片头，快速检测（少于 10 分钟）
3. 使用维护工具 FCCS 验证相机
4. 检查贴片机安装的所有相机的通信情况
5. 检查传送导轨的平行度
6. 检查所有传板马达的电流阈值
7. 检查所有电源电压
8. 检查供料器拾取位置是否有偏差
验证 - 贴片机验证
贴片机验证功能通过常规 ACT 工具生成报告以检验贴片机的准确度。
除当前功能外，贴片程序还能在 SIPLACE Pro 中标记为“永久”。硬件配置没有更改，贴片机上的
ACT 程序始终处于可用状态。该永久性贴片程序可执行贴片机上的删除任务。
