TX系列 技术培训 01/2016 12 贴片机软件概览 12.4 维护保养界面 197 1 . 在 SIPLACE Pro 中标记为“永久” 2 . 删除贴片机上的程序 验证 - 贴片头验证 这是验证并检查该贴片头是否处于可生产状态的重要步骤。C&P20/ CPP 和 TH 贴片头的检测时间少 于 10 分钟。 1. 选择贴片头 2. 显示测试脚本所需的前置条件 3. 显示测试脚本和状态 4. 生成详细报告 验证 - 贴片头验…
12 贴片机软件概览
12.4 维护保养界面
TX系列 技术培训
01/2016
196
12.4.3 预见性维护保养
“服务客户”级别
1. 显示子系统的维护状态。
2. 贴片头测试，完整贴片头测试和报告
预见性维护保养页面
硬件维护数据状态信息。
在更新到贴片机软件 709.1 之前。
– 维护保养周期应设置为“依具体时间而定”，维护保养状态应重新设置。
– 执行全套维护保养工作。
打开新窗口以对贴片头进行验证检查并生成报告。有关该功能的使用方法，请参见贴片头维护《用
户手册》。
12.4.4 验证
高级生产用户级别
1. 使用维护工具 ACT 验证贴片机
2. 验证贴片头，快速检测（少于 10 分钟）
3. 使用维护工具 FCCS 验证相机
4. 检查贴片机安装的所有相机的通信情况
5. 检查传送导轨的平行度
6. 检查所有传板马达的电流阈值
7. 检查所有电源电压
8. 检查供料器拾取位置是否有偏差
验证 - 贴片机验证
贴片机验证功能通过常规 ACT 工具生成报告以检验贴片机的准确度。
除当前功能外，贴片程序还能在 SIPLACE Pro 中标记为“永久”。硬件配置没有更改，贴片机上的
ACT 程序始终处于可用状态。该永久性贴片程序可执行贴片机上的删除任务。
TX系列 技术培训
01/2016
12 贴片机软件概览
12.4 维护保养界面
197
1
.
在 SIPLACE Pro 中标记为“永久” 2
.
删除贴片机上的程序

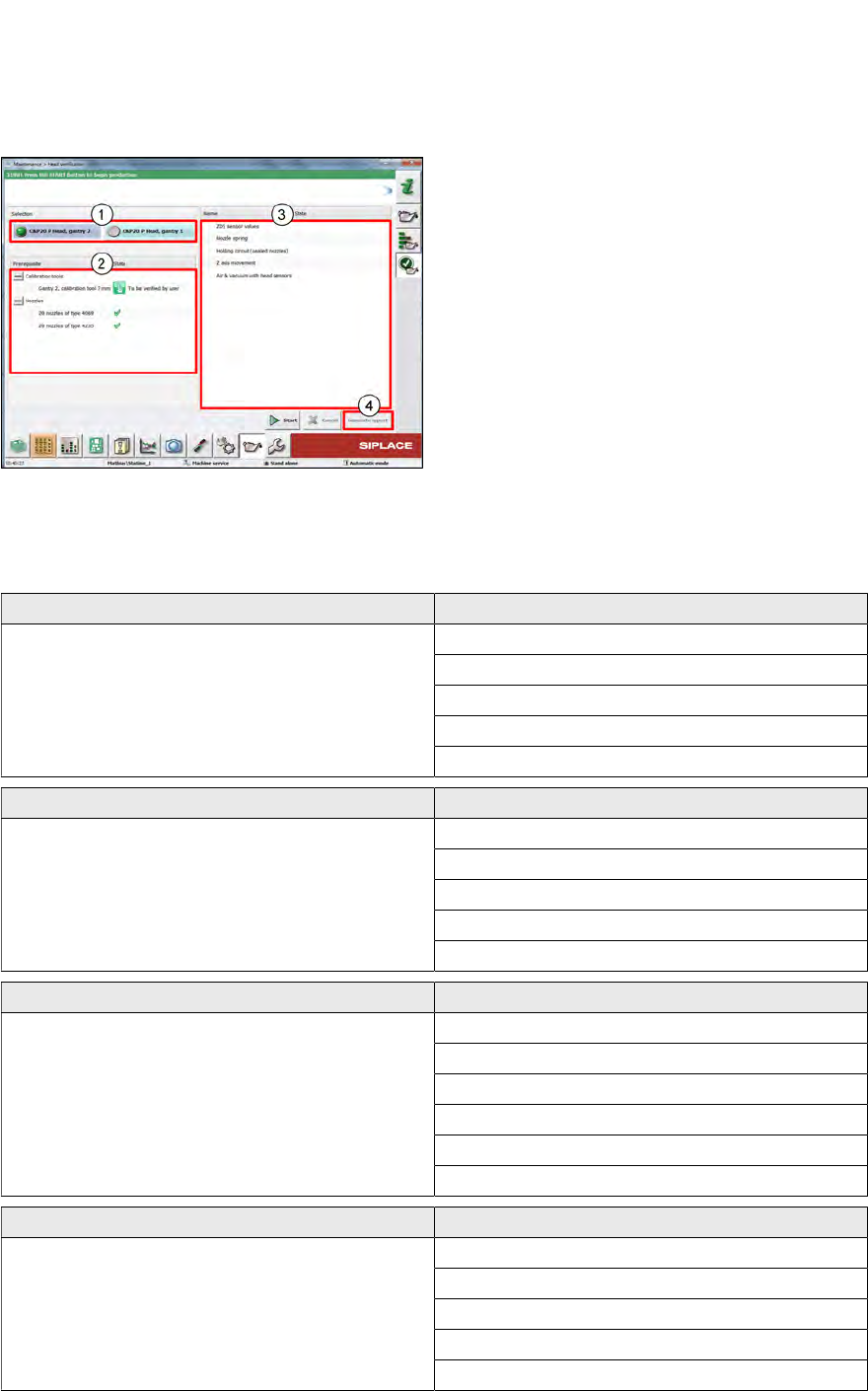

验证 - 贴片头验证
这是验证并检查该贴片头是否处于可生产状态的重要步骤。C&P20/ CPP 和 TH 贴片头的检测时间少
于 10 分钟。
1. 选择贴片头
2. 显示测试脚本所需的前置条件
3. 显示测试脚本和状态
4. 生成详细报告
验证 - 贴片头验证
通过特定流程验证贴片头只需不到 10 分钟的时间 - 结果标绿/标红。
贴片头类型：C&P20A/M/P、C&P14、CPP 和 TH，含简要报告。
C&P20 A 脚本
前置条件：
吸嘴 1069 和 1235 校准吸嘴
BE 传感器电压和 Z 高度
保持真空电路（密封吸嘴）
吸嘴弹簧
Z轴移动
空气和真空，带贴片头传感器
C&P20 P 脚本
前置条件：
吸嘴 4069 和 4235 校准部件
ZDS 传感器值
空气和真空，带贴片头传感器
吸嘴弹簧
保持回路（密封吸嘴）
Z轴移动
CPP 脚本
前置条件：
吸嘴 2069 和 2057 校准部件
BE 传感器电压和 Z 高度
Dp-/Z 定位
保持回路（密封吸嘴）
吸嘴弹簧
Z轴移动
空气和真空，带贴片头传感器
TH 脚本
前置条件：
吸嘴校准部件
DP 定位时间
行程距离 z
定位时间 z
空气真空
持续运行 2N
12 贴片机软件概览
12.4 维护保养界面
TX系列 技术培训
01/2016
198

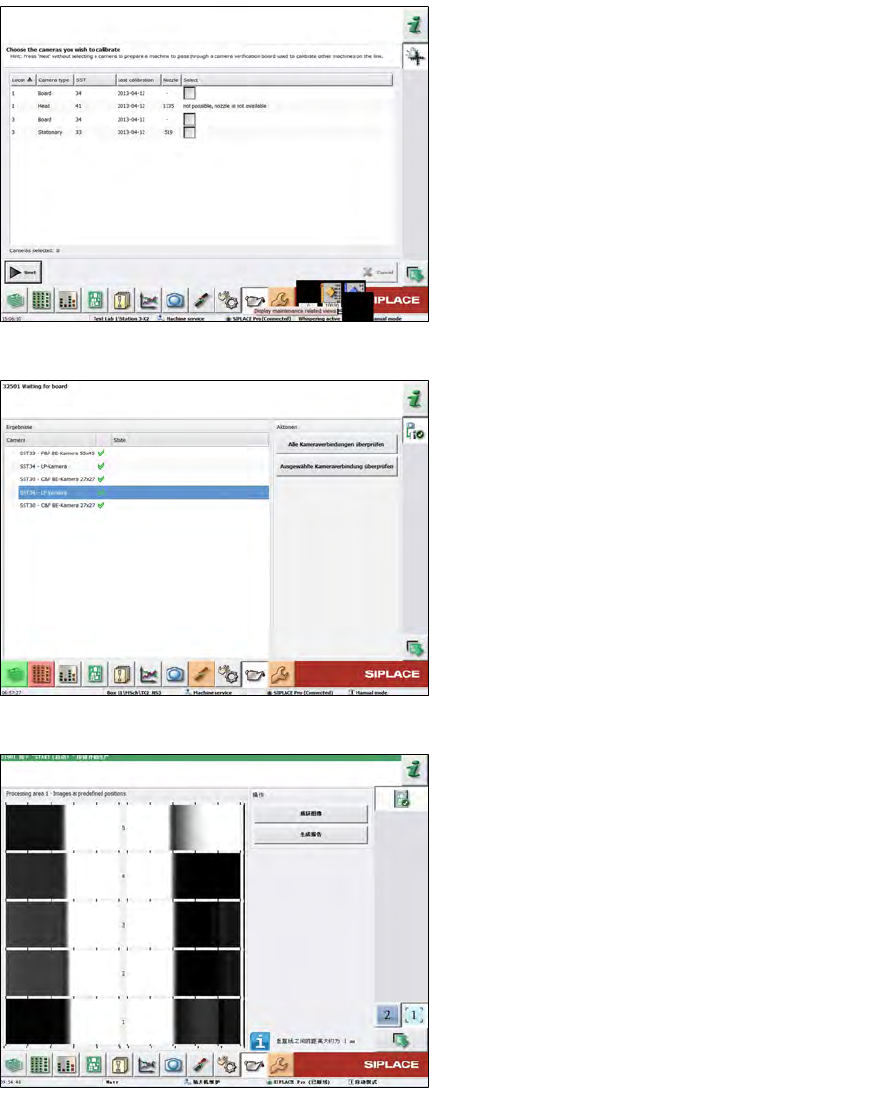

验证 - 相机验证
相机验证是 FCCS 的功能 - 可生成报告并对相
机进行验证和调整。
贴片生产线功能，如果未选择任何相机，贴片机
将会通过生产线将 FCCS 工具发送到已选择相机
的贴片机上。
验证 - 相机连接
这项新功能可检查影像计算机、影像界面、影像
贴片头接口和所连接相机之间的连接和通信情况
（PCB 相机、元件相机和静止元件相机）。
验证 - 传送导轨验证
PCB 相机可通过这项功能，检查传送导轨的平行
度以及贴片区内各导轨的外边缘。
