12 贴片机软件概览 12.4 维护保养界面 TX系列 技术培训 01/2016 200 验证 - 供料器验证 无“SIPLACE 供料器验证”工具的客户可通过这 项新功能验证贴片机拾取位置。 贴片机将对无偏差的实际拾取位置进行拍照，以 便客户清楚了解驱动系统相对于拾取位置正确与 否。
TX系列 技术培训
01/2016
12 贴片机软件概览
12.4 维护保养界面
199

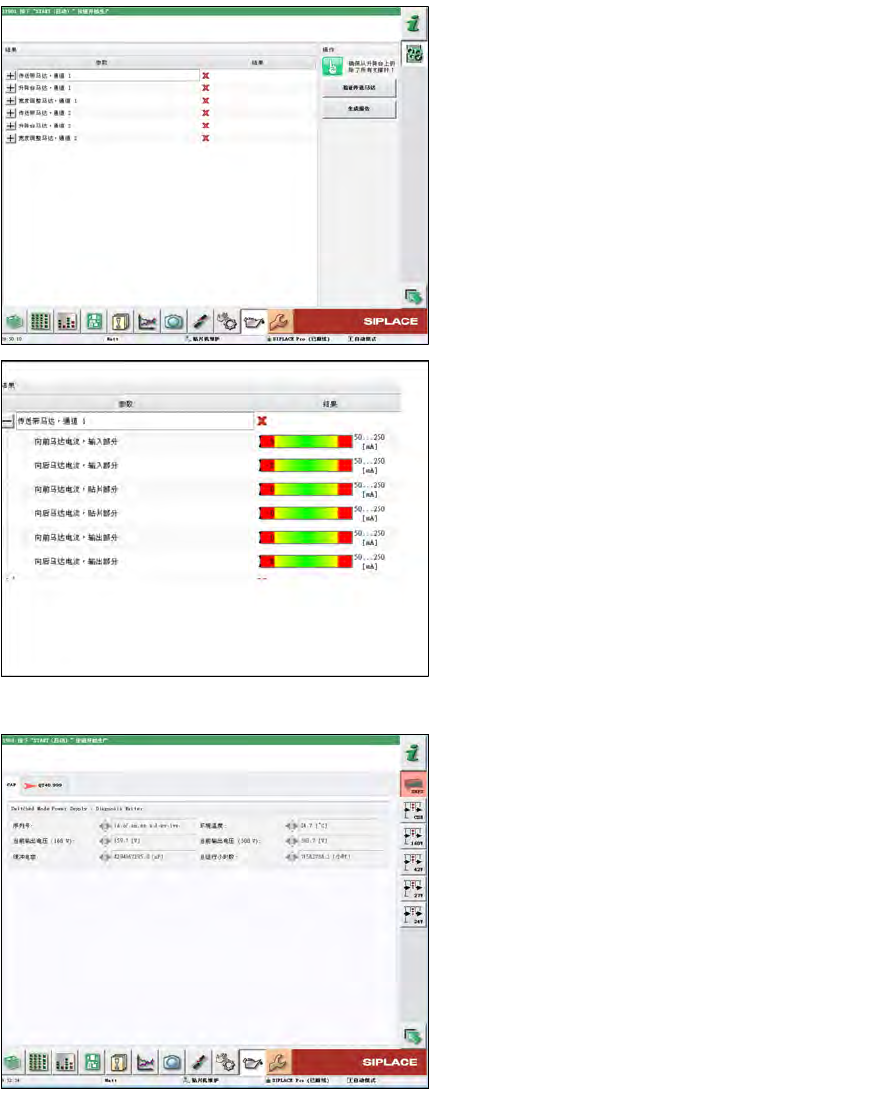

验证 - 传送导轨马达验证
这项新功能可根据电流和界定阈值验证传板马
达。
报告示例/摘录。
验证 - 开关电源（SMPS）
这是开关电源（SMPS）的普通功能，适用于配备
X 升级模块的 X 系列 S 和 SX 贴片机以及所有
TX 贴片机。
12 贴片机软件概览
12.4 维护保养界面
TX系列 技术培训
01/2016
200

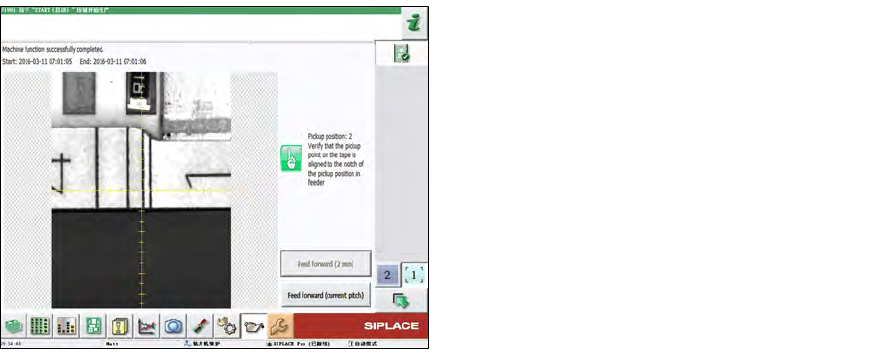

验证 - 供料器验证
无“SIPLACE 供料器验证”工具的客户可通过这
项新功能验证贴片机拾取位置。
贴片机将对无偏差的实际拾取位置进行拍照，以
便客户清楚了解驱动系统相对于拾取位置正确与
否。
TX系列 技术培训
01/2016
12 贴片机软件概览
12.4 维护保养界面
201

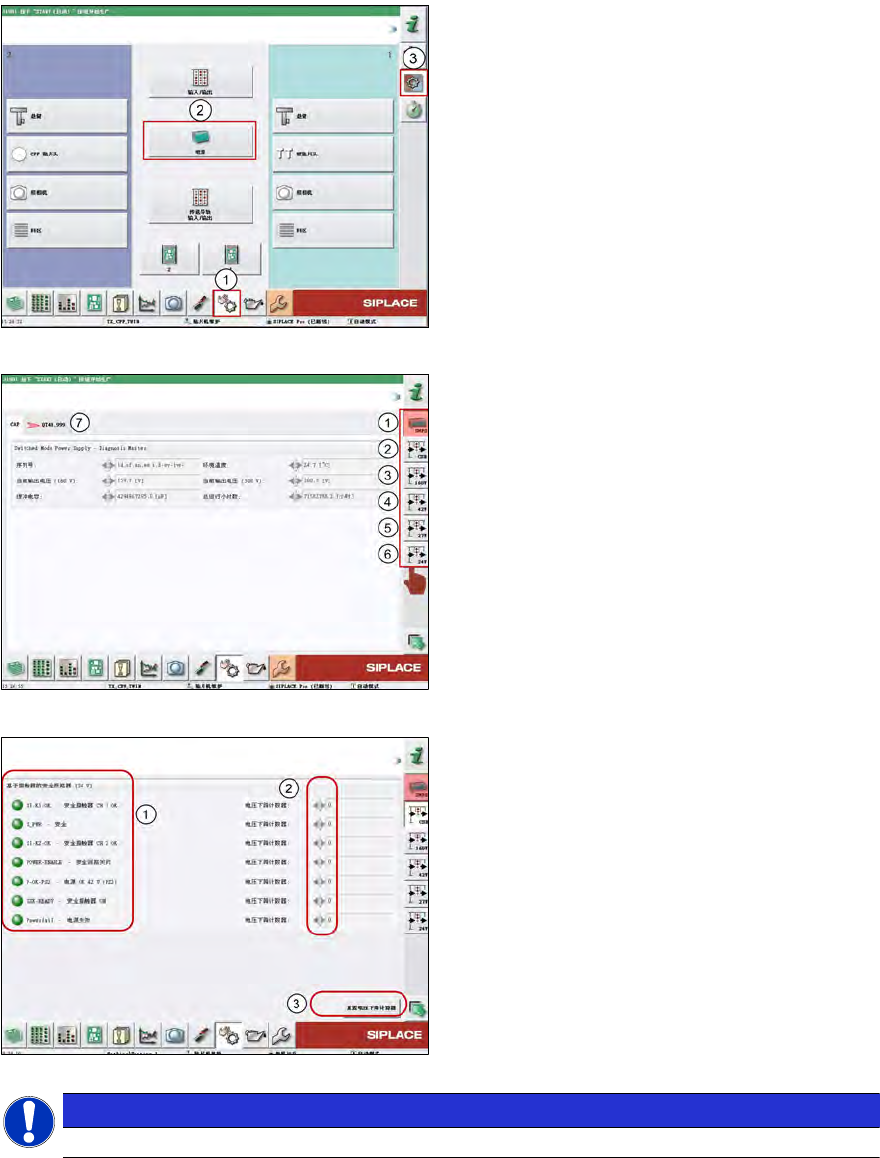

12.4.4.1 电源诊断GUI
可以按以下步骤使用诊断功能：
1. 点击维护 GUI 图标
2. 点击验证图标
3. 点击"Power supply（电源）"按钮，这时
主菜单就会打开
以下窗口显示诊断数据主视图：
1. 来自 PS1和CAP1的主视图SMPS数据
2. CSB 显示来自安全断路器的所有安全信号的
状态
3. 160 VDC的数据
4. 42 VDC的数据
5. 28 VDC的数据
6. 24 VDC的数据
7. PS1和CAP1的数据
如果尚未按下Start（启动）按钮，那么这时没有切换电压存在，所以切换电压图标显示为红色：
1. 电压状态概览
2. 上次重置后电压降次数
3. 重置电压降计数器
提示
按下急停按钮或打开贴片机盖罩时中断的所有信号或电压将由电压降计数器计数。
