12 贴片机软件概览
12.4 维护保养界面
TX系列 技术培训
01/2016
200
验证 - 供料器验证
无“SIPLACE 供料器验证”工具的客户可通过这
项新功能验证贴片机拾取位置。
贴片机将对无偏差的实际拾取位置进行拍照，以
便客户清楚了解驱动系统相对于拾取位置正确与
否。
TX系列 技术培训
01/2016
12 贴片机软件概览
12.4 维护保养界面
201
12.4.4.1 电源诊断GUI
可以按以下步骤使用诊断功能：
1. 点击维护 GUI 图标
2. 点击验证图标
3. 点击"Power supply（电源）"按钮，这时
主菜单就会打开
以下窗口显示诊断数据主视图：
1. 来自 PS1和CAP1的主视图SMPS数据
2. CSB 显示来自安全断路器的所有安全信号的
状态
3. 160 VDC的数据
4. 42 VDC的数据
5. 28 VDC的数据
6. 24 VDC的数据
7. PS1和CAP1的数据
如果尚未按下Start（启动）按钮，那么这时没有切换电压存在，所以切换电压图标显示为红色：
1. 电压状态概览
2. 上次重置后电压降次数
3. 重置电压降计数器
提示
按下急停按钮或打开贴片机盖罩时中断的所有信号或电压将由电压降计数器计数。
12 贴片机软件概览
12.5 使用贴片机软件编辑印刷板
TX系列 技术培训
01/2016
202

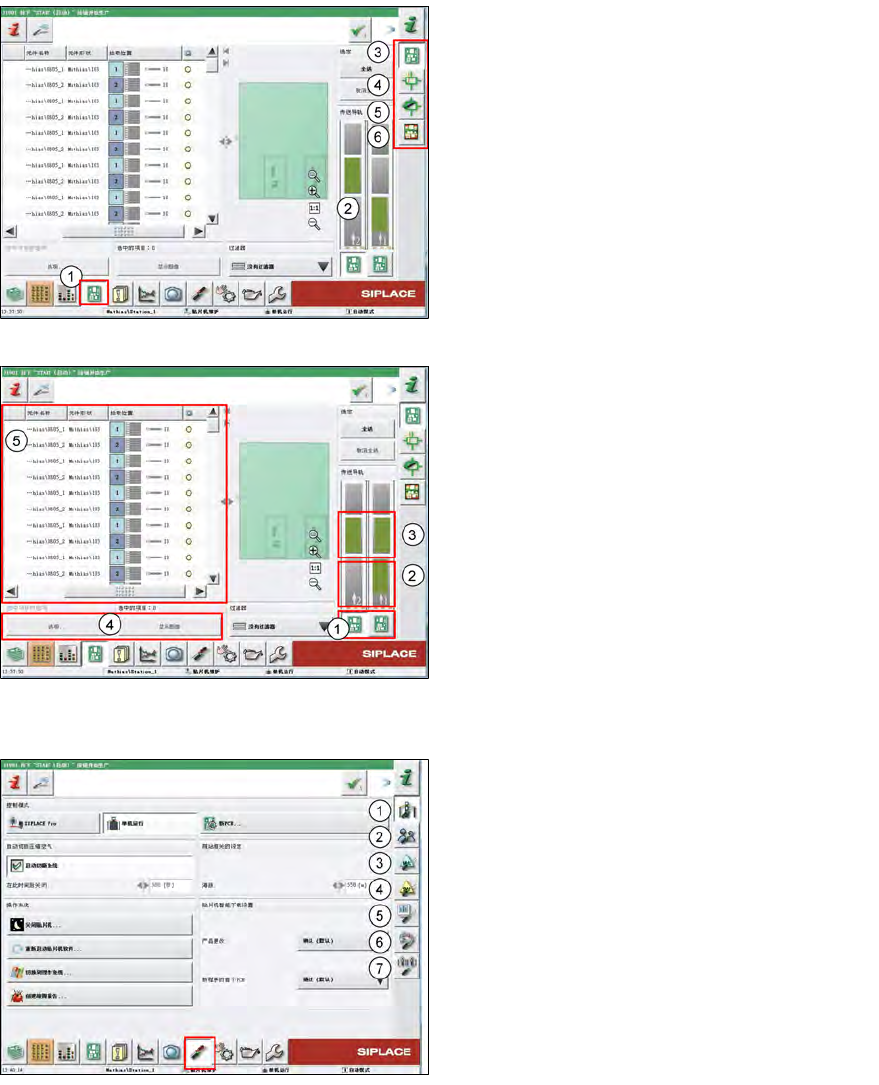

12.5 使用贴片机软件编辑印刷板
1. 选择PCB编辑器以更改或检查贴片数据
2. 轨道上的PCB板
3. 显示元件的贴片清单，或略/恢复贴片，检
查贴片状态。
4. 检查和示教基准点
5. 检查/更改贴片位置，并上传到 SIPLACE
pro 服务器
6. 在贴片后可显示的PCB高度
要编辑印刷板，点击印刷板图像
1. 如果选中，后续的改动将对以后的所有PCB
板生效
2. 如果选中，所有更改仅对当前印刷板生效
3. 设置对于所选的印刷板有效，PCB相机可以
移到该位置以检查贴片
4. 在贴片列表中选择位置
5. “选项”中，可选或略或贴放某元件，并更
改是否保存影像数据
12.6 贴片机设置和选项概览
1. 贴片机设置：控制模式、自动压缩空气控
制、关机、Bug 报告
2. 用户设置/权限
3. 机器选项设置
4. 软件设置
5. GUI设置
6. 连接客户端摘要
7. 显示生产线其他贴片机信息
