13.1 JTF（JEDEC 料盘供料器）-概览
209
13 JTF-ML
13.1 JTF（JEDEC 料盘供料器）-概览
JTF（JEDEC 料盘供料器）是供应料盘包装元件的一个可选部件。
特色概述
– 18层薄式JEDEC标准料盘吸嘴库和14层厚JEDEC料盘更高元件。
– CPU受控。

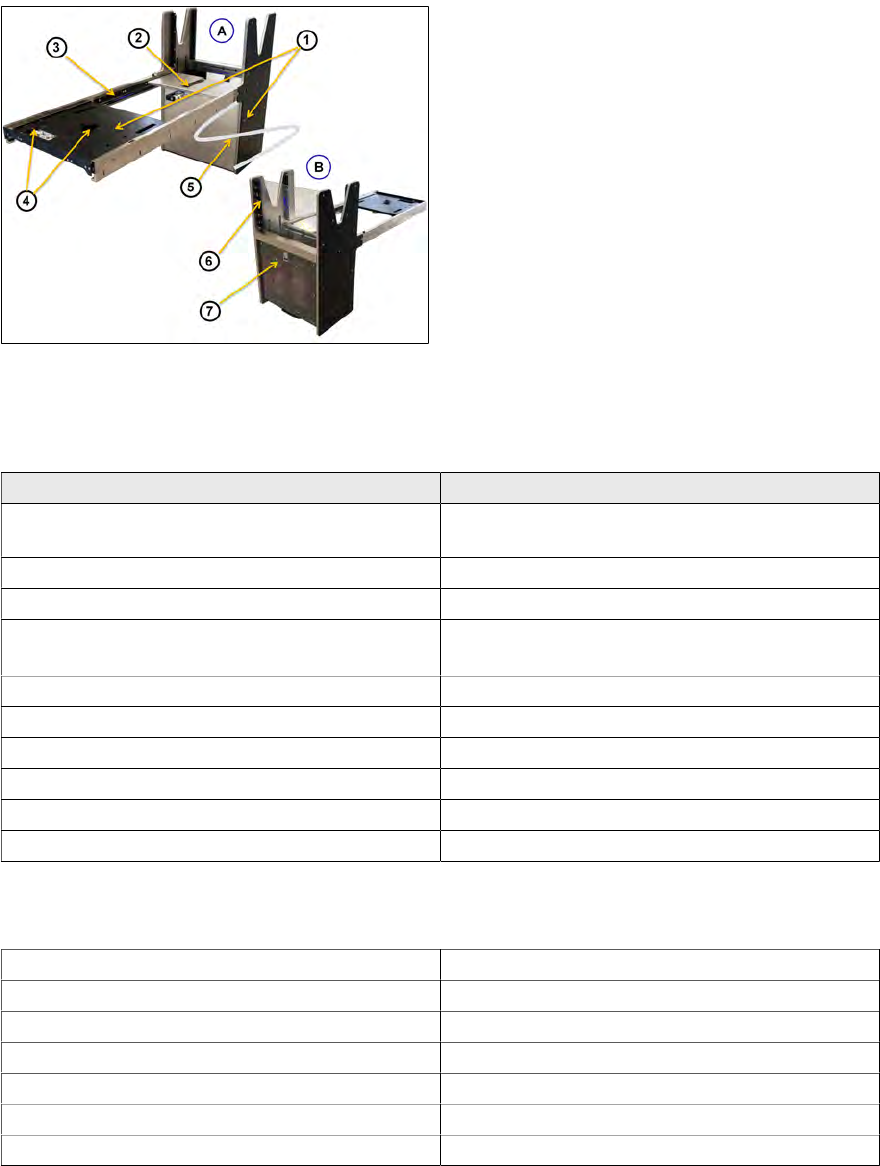

1. 供料器基座
2. 返回推杆
3. 传送导轨
4. 料盘夹（X&Y）
5. 连接电缆和软管
6. 操作面板
7. 操作保护盖
A. 后面（内部）
B. 正面（外部）
13.2 JTF（JEDEC 料盘供料器）- 技术数据
JTF 规格摘录
描述 数据
电气 24 VDC +/- 10% - 3 A（峰值），0.4 [A] 待
机，1 [A] 料盘更换过程中
通信 串口 RS-232, ASCII 协议
气压 5.2-9 Bar（75-130 PSI），< 28.3升/分钟
JEDEC 料盘容量 18层薄式JEDEC标准料盘
14层厚料盘
标准JEDEC料盘类型 JEDEC 标准号 95-1、IEC 60286-5
敏感元件料盘更换（慢） 与快速相比，大约慢 30 – 50%
所有料盘的总重量 共 2.7 kg
每个料盘最大重量 550 g +/- 10%
料盘上最大受力 2 N
元件尺寸对比包尺寸 JEDEC标准号95-1
有关完整的规格，请查阅JTF随机所附的《用户手册》。
料盘规格摘录
料盘宽度 135.9 mm + 0.25/ -0.13 mm
料盘长度 322.6 + 0.25/ -0.13 mm
薄料盘厚度 7.62 mm +/- 0.2 mm
厚料盘厚度 12.19 mm +/- 0.2 mm
料盘最大重量 550 g
吸嘴装载盘中的最大料盘 2.7 kg，150 g/料盘，共18个料盘
曲度** 整个表面低于 0.8 mm
13 JTF-ML
13.3 JTF（JEDEC 料盘供料器） - 操作
TX系列 技术培训
01/2016
210
** 不能超过0.8 mm的平整度/翘曲度，这一点非常重要。如果托盘的翘曲度过大，则会导致托盘阻
塞。重载托盘的平衡性也非常重要。重力中心应处于托盘的中心。
13.3 JTF（JEDEC 料盘供料器） - 操作

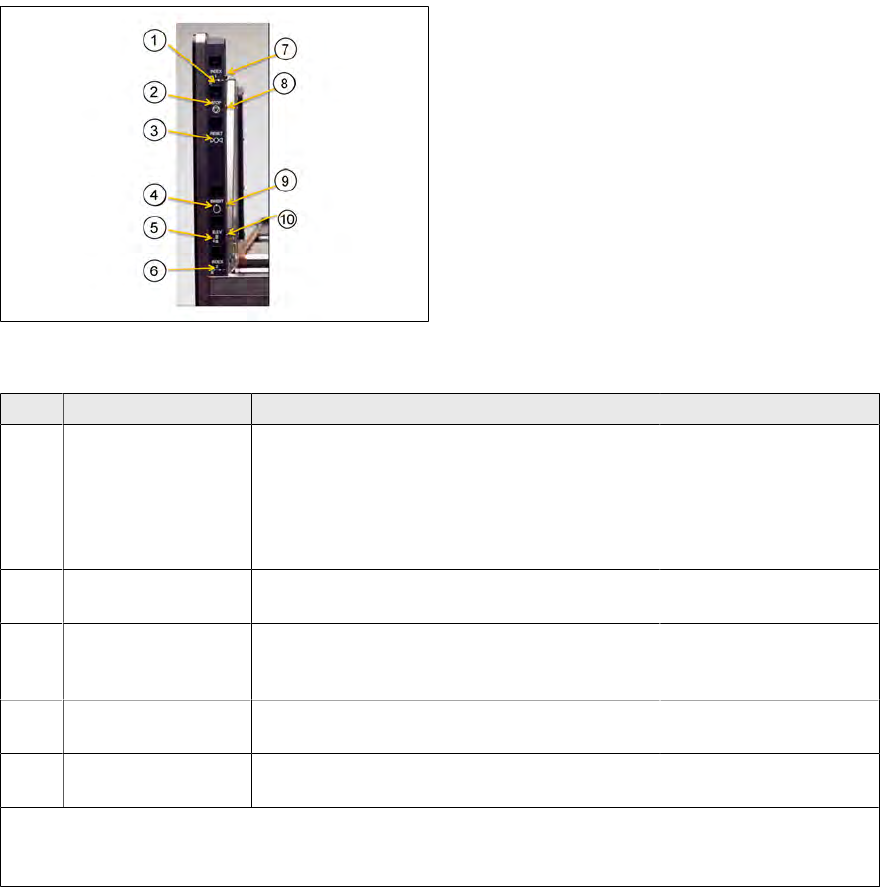

13.3.1 概览
1. 索引1
2. “Stop（停止）”按钮
3. “Reset（重置）”按钮
4. “Inhibit（抑制）”按钮
5. “Elev. Down（升降轴下降）”按钮
6. 索引2
7. 绿色LED灯
8. 橙色LED灯
9. 黄色LED灯
10. 蓝色LED灯
13.3.2 按钮描述
编号 项目 描述 注释
1 索引1和索引2 索引1和索引2（同时）触发一次料盘更换。
（执行后）按排序的下一个料盘会出盘到取
料位。
最后一个料盘过后，吸嘴装载盘会停下来等
待。
直到打开/关闭门后继续。
在生产模式下处于非活
动状态。
2 “Stop（停
止）”按钮
停止按钮可以立即停止供气和马达供电。
同时会向主机（贴片机)发送信号。
生产模式下处于活动状
态。
3 “Reset（重
置）”按钮
在停止或错误状况下，重置按钮可以重置供
料器。
将会向主机发送一个信号。
生产模式下处于活动状
态。
4 “Inhibit（抑
制）”按钮
抑制供料器从主机接收料盘交换命令，再按
一下，即可关闭抑制状态。
生产模式下处于活动状
态。
5 升降轴下降 启用后可以在操作过程中更换单个料盘，不
影响正常生产。
生产模式下处于非活动
状态
连续运行
断开JTF的电源线，一直按下抑制（4）按钮，连接电源线数秒钟后松开按钮，JTF将会连续运行，
直到按下停止（2）按钮或断开电缆。
TX系列 技术培训
01/2016
13 JTF-ML
13.4 JTF（JEDEC 料盘供料器） - 电源和通信
211
13.3.3 LED指示
编号 项目/状态 描述
7 绿色LED
- 准备就绪
开 指示料盘成功到达拾取位置。这时会向主机发送一个信号。料盘离
开拾取位置后，LED就会熄灭。
关 未准备好捡拾元件，或者正在进行料盘更换。
8 橙色LED
-停止/错误
开 停止状态，按下Stop（停止）按钮后
Flash 错误状态。料盘交换过程中，发生故障。闪烁模式告诉错误代码。
然后向信号发送一个信号。检查RS232 错误代码。
关 正常操作。
9 黄色LED
-抑制
开 黄色LED表示抑制，向主机发送一个信号。此时，供料器不接受料
盘更换。
关 正常操作。
10 蓝色LED
-满/空
开 在吸嘴装载盘中手动索引最后一个料盘（槽号最大）后，蓝色LED
变亮。
关 它表示“空”，升降轴下降。打开/关闭门可重置该状态。

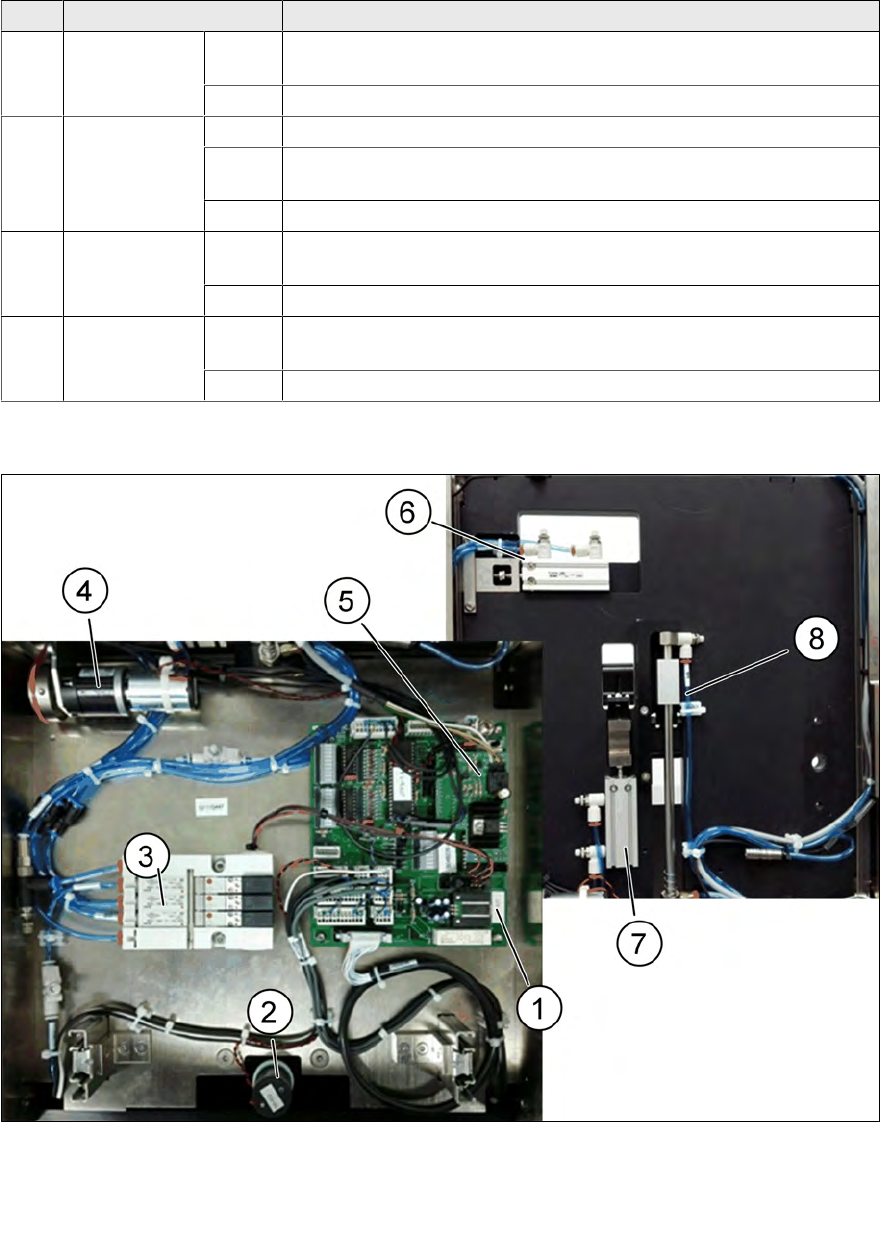

13.4 JTF（JEDEC 料盘供料器） - 电源和通信
1. 控制板 2. 马达（升降轴）
3. 空气分配器 4. 供料马达
5. 供电电缆插头 6. 夹紧气缸X
7. 夹紧气缸Y 8. 料盘推杆气缸
控制板LED状态
所有传感器和按钮状态均由控制板 PCB 上的 LED 显示，便于确定供料器的错误。
