5 CPP 贴片头
5.1 CPP 贴片头 - 概述
41
5 CPP 贴片头
5.1 CPP 贴片头 - 概述

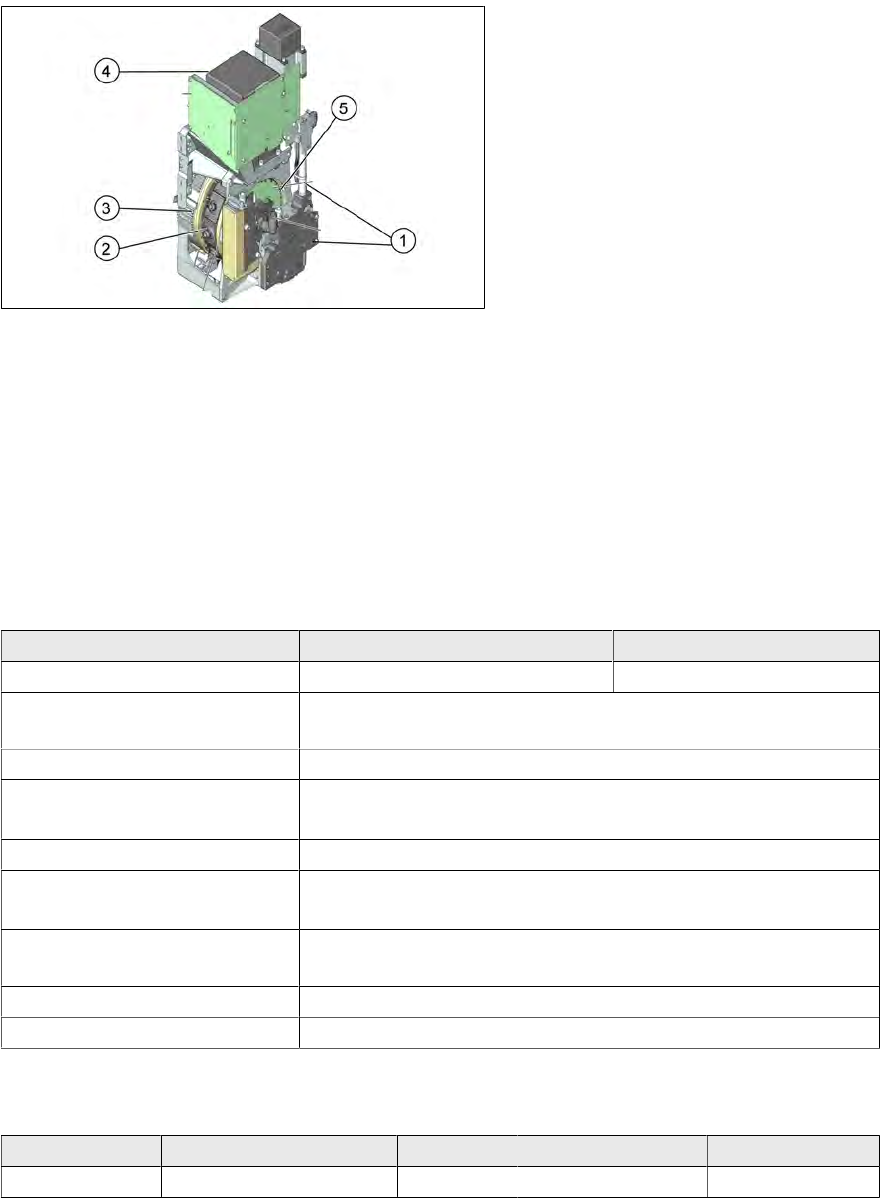

5.1.1 CPP 贴片头 - 概述
1. 带收缩装置的 Z 轴
2. 配备吸嘴的 DP 轴驱动装置
3. 星型轴马达（集成于贴片头框架中）
4. 元件摄像机
5. 保持回路供给，集成的吹气电磁阀吸
嘴与阀岛
CPP 贴片头的特殊功能/给客户带来的好处
– 三种可用的贴片模式：C&P 模式、P&P 模式和混合模式
– 更大、更高的元件系列：01005 – 50x40 mm/最高 11.5 mm。
– 真空保持回路包含针对每个段位器的独立的吹气电磁阀吸嘴。
– 每个段位器均有自己的配备了增量型测量系统的马达。
– 底部的光传感器集成到每个段位器中。
– 通过数字调压阀 (PRV) 缩短了真空和吹气的切换时间。
– 元件传感器更加耐用。为棱镜配备了机械保护装置。
5.1.2 CPP 贴片头 - 技术数据
元件系列 元件相机 SST30 固定元件相机 SST33
元件范围 01005 到 27mm x 27mm 0402 到 50mm x 40mm
元件高度 (CPP_H) C&P 模式中，最高 8.5 mm
P&P 和混合模式中，最高 11.5 mm
元件高度 (CPP_L) 达到最大贴片性能时，最高 6 mm
贴片准确度 +/- 40 µm (3 sigma)，相机类型 30
+/- 34 µm (3 sigma)，相机类型 33
可编程的下放力 1.0 - 10 N
元件重量 C&P 模式和混合模式中，最多 4 g
P&P 模式中，最多 8 g
元件相机 SST30 (01005 到 27mm x 27mm) 标准
SST33 (0402 到 50mm x 40mm)
吸嘴交换器 吸嘴交换器的基本结构为 CPx / 短型
吸嘴类型 吸嘴类型 20xx 和 28xx
有关完整的规格，请查阅《用户手册》。
贴片机类型
贴片机 X-系列（SW70x） SX 系列 X_系列 S TX 系列
CPP X X X X
配置
低安装高度 (CPP_L) 或高安装高度 (CPP_H)。
5 CPP 贴片头
5.2 CPP 贴片头 - 主要部件/装置概述
TX系列 技术培训
01/2016
42
5.2 CPP 贴片头 - 主要部件/装置概述

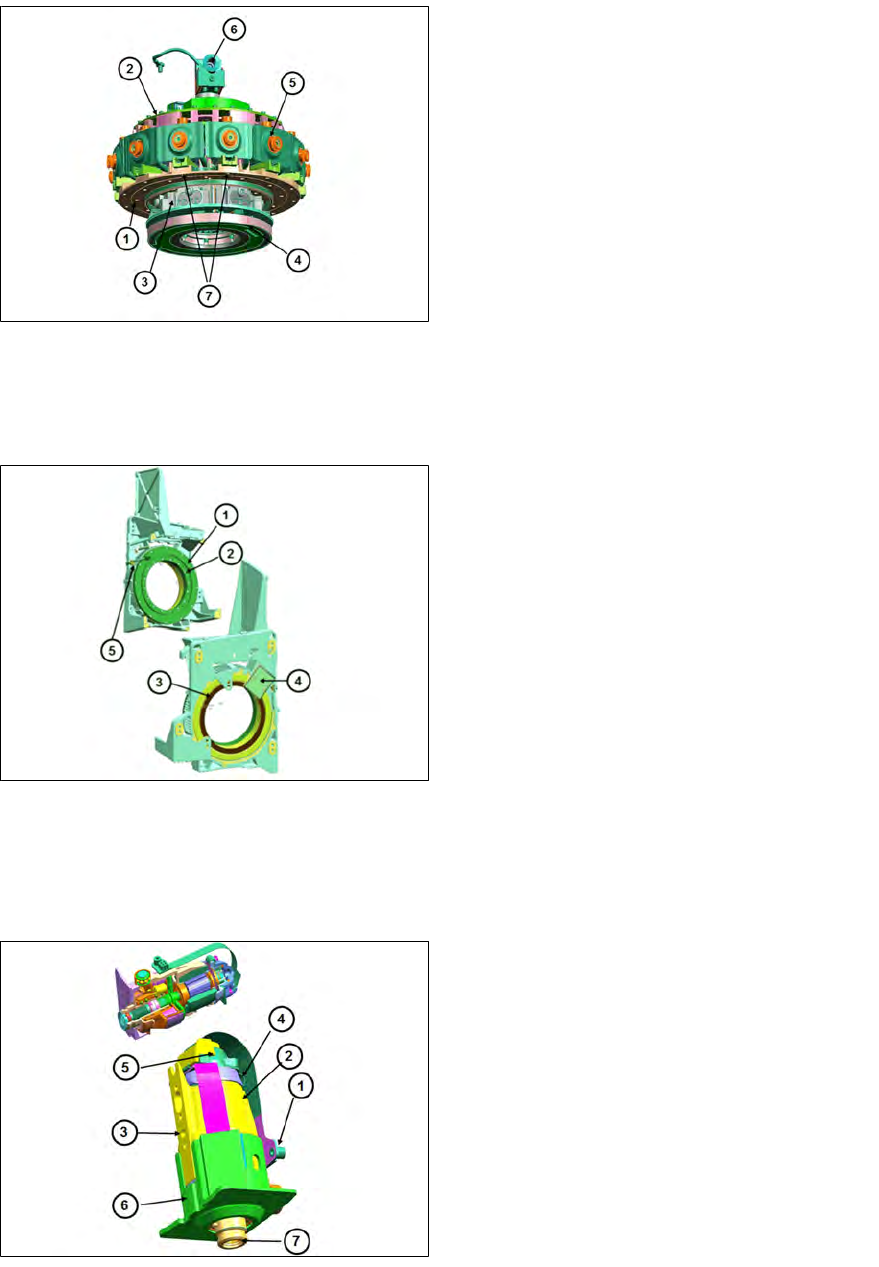

5.2.1 CPP 贴片头 - 星型轴
1. 星型轴框架
2. 单核解决方案 (SCS)
3. 阀岛/板
4. 24V ED 发射器（非接触式能量传输）
5. DP 轴驱动装置
6. 星型轴中央的保持回路
7. 星型轴马达转子上的夹具
– 星型轴由包含 12 个 DP 轴驱动装置的星型轴框架、控制板（单核解决方案）、阀岛以及 E/D
发射器组成。
– 保持回路位于星型轴中央。
星形轴马达
1. 星型轴马达的定子
2. 星型轴马达的转子/固定星型轴框架的接口
3. Z 轴增量距离测量系统
4. 读数器接头测量系统
5. 星型轴轴承的润滑位置
– 马达的运转为非接触式，也就是说，不会产生磨损和破损。
– 贴片头外壳同时也是马达外壳。
– 星型轴马达不属于备件，不能更换。
5.2.2 CPP 贴片头 - DP 轴驱动装置
1. 通过螺钉固定到 SCS 控制装置上的接头
2. 马达
3. 通过螺钉固定线性引导装置的安装面
4. 真空/吹气连接
5. 测量系统
6. DP 轴驱动装置的相机背景（黑色）
7. 吸嘴接口
– DP 轴驱动装置负责将吸嘴转换到正确的拾取位置，并将元件转换到正确的贴片角度。
– 通过 DP 轴的马达轴，向吸嘴提供真空和吹气。
