TX系列 技术培训 01/2016 5 CPP 贴片头 5.2 CPP 贴片头 - 主要部件/装置概述 45 – 在贴片循环中，最大真空 (-850 mbar) 与最大吹气 (+400 mbar) 间的切换时间小于 12m。 5.2.5 CPP 贴片头 - 中部分配器 中部分配器由两个板组成： 1. 中部分配器 1 固定于贴片头的前部 2. 中部分配器 2 固定于贴片头的左侧。为安 装非接触式转换器，在中部分配器上又插入 一个板 – L…

100%1 / 218
5 CPP 贴片头
5.2 CPP 贴片头 - 主要部件/装置概述
TX系列 技术培训
01/2016
44

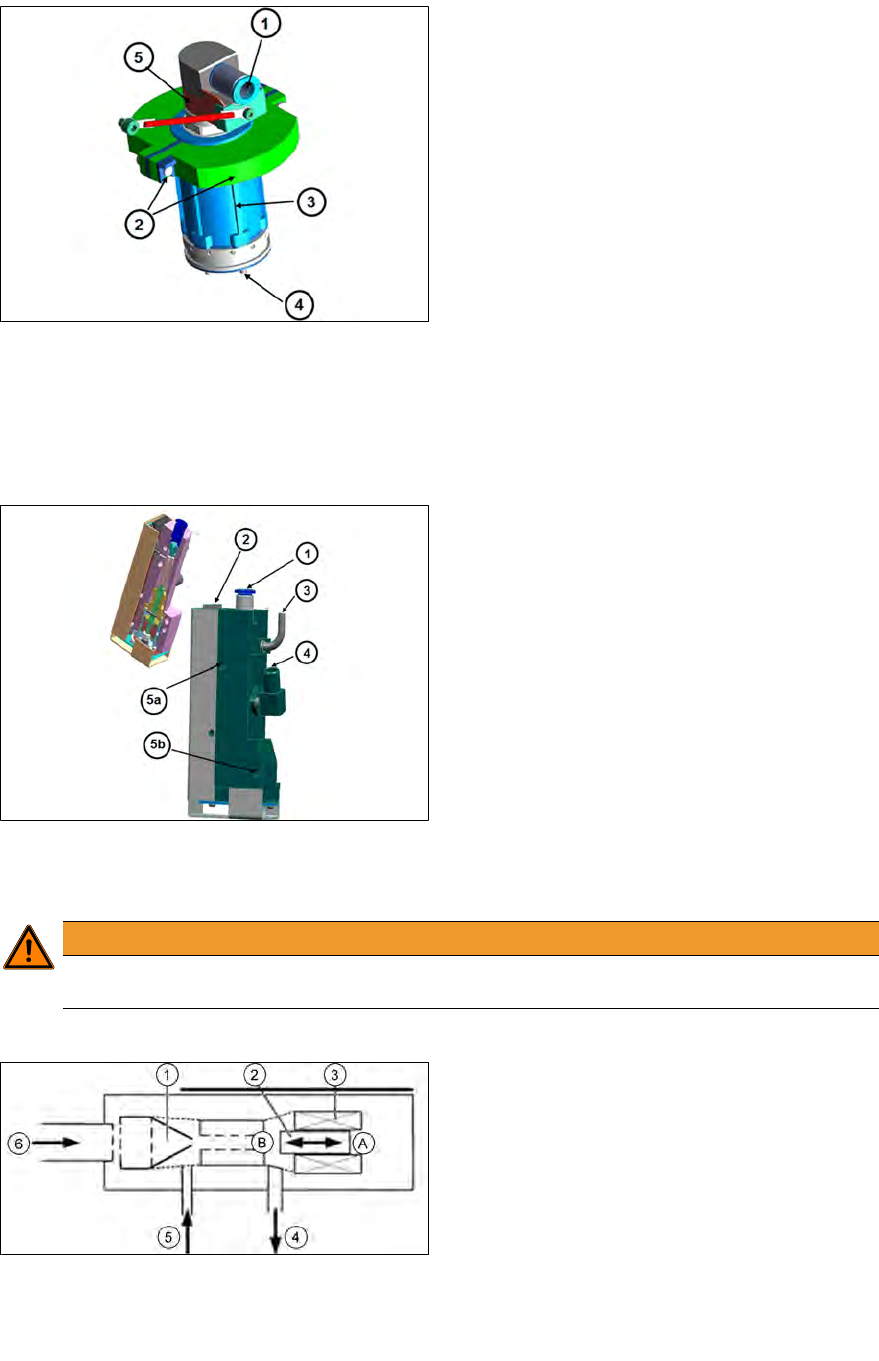

1. 输入压缩空气 4.5 bar
2. 由两部分组成的消音器以及安装部件
3. 带吸气电磁阀吸嘴的框架
4. 固定在星型轴框架上的螺钉
5. 带接触环的旋转接合
– 保持回路中存在 12 个小型的吹气电磁阀吸嘴。
– 压缩空气的最低气压为 4.5 bar，每个吹气电磁阀的吸嘴均为一个段位器提供真空。
– 如有段位器位于拾取/贴片回路中，保持回路的真空就会上升（拾取期间）或通过吹气（贴片期
间）而消除。
5.2.4 CPP 贴片头 - 调压阀 (PRV)
1. 压缩空气连接
2. 能源与数据供给
3. 拾取/贴片回路的真空/吹气
4. 冷却 X 线性马达的排出空气
5. 将真空发生器安装在前半头上
– 压力控制阀在拾取/贴片过程中提供含真空/吹气的拾取/贴片回路。
– 可在维修作业期间更换调压阀。
警告
用于固定压力控制阀的两颗螺钉 M4x30 (5b) 和 M4x35 (5a)。交换两颗螺钉的位置会损坏
SCS 板。
调压阀的功能
1. 吹气电磁阀的吸嘴
2. 压料柱塞（铁芯）/活塞
3. 压料柱塞驱动（电感器）/驱动装置回路
4. 连接消音器的已排出空气
5. 真空或吹气输出
6. 压缩空气输入
A
.
“打开”位置的活塞
B
.
“关闭”位置的活塞
– 拾取期间，活塞始终位于“打开”位置，从而能够产生真空，然后将其应用于吸嘴进行拾取。
– 贴片期间，活塞位于“关闭”位置，从而能够产生吹气，然后将其应用于吸嘴进行贴片。
TX系列 技术培训
01/2016
5 CPP 贴片头
5.2 CPP 贴片头 - 主要部件/装置概述
45
– 在贴片循环中，最大真空 (-850 mbar) 与最大吹气 (+400 mbar) 间的切换时间小于 12m。

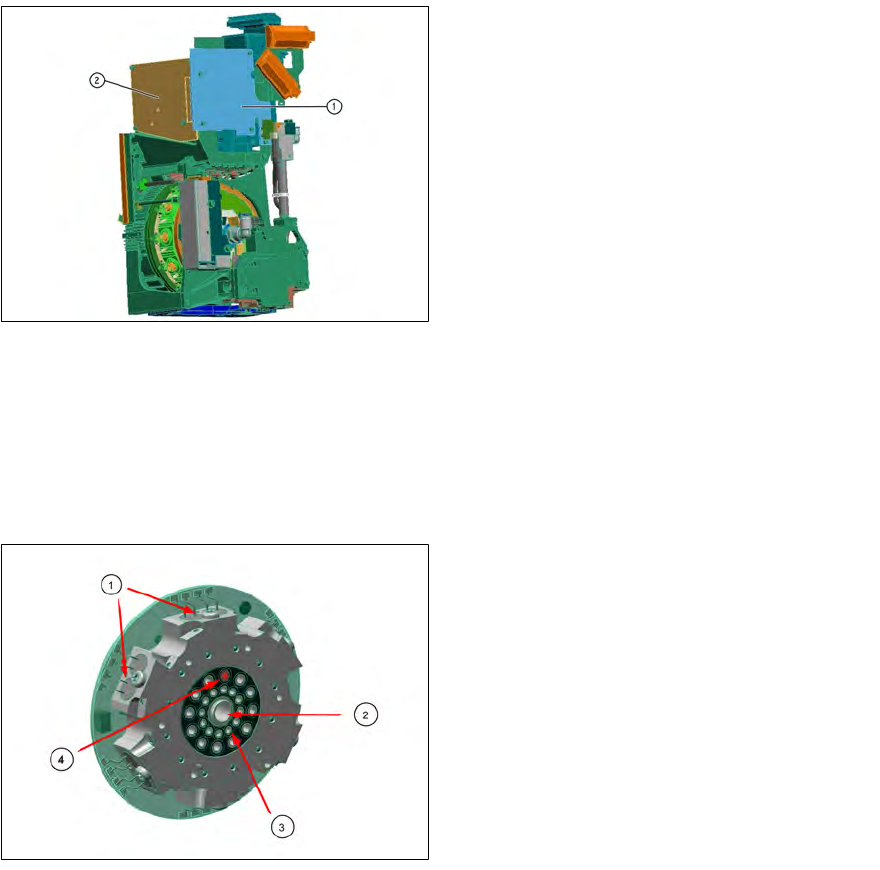

5.2.5 CPP 贴片头 - 中部分配器
中部分配器由两个板组成：
1. 中部分配器 1 固定于贴片头的前部
2. 中部分配器 2 固定于贴片头的左侧。为安
装非接触式转换器，在中部分配器上又插入
一个板
– LED 显示贴片头工作电压及传感器状态。
– 料槽信号的测试接头和模拟信号的测试针。
– Z 与星型轴驱动的增量型编码器的受控电源。
– 元件传感器、真空装置、保持回路真空传感器与 EEPROM 的接口。
– 返回气缸的启动控制。
5.2.6 CPP 帖片头 - 真空阀门板
阀门板x详情
1. 每个段位器的控制阀
2. 保持回路输入
3. 保持回路的测量位置
4. 真空或吹气外部通道
– 阀门板包含十二个电磁阀
(1)
，每个段位器一个。
– 保持回路输入中的压缩空气
(2)
将分配到十二个段位器中。
– 每个通道均配有一个阀门
(1)
，可独立打开或关闭各段位器
(3)
的压缩空气。贴片后，阀门
将关闭该段位器的压缩空气。拾取后，阀门将打开压缩空气并产生真空。
– 可通过外部通道
(4)
测量保持回路的开启真空和关闭真空。
– 真空发生器可为 6 点钟位置的拾取与贴片回路提供真空/吹气。
5 CPP 贴片头
5.2 CPP 贴片头 - 主要部件/装置概述
TX系列 技术培训
01/2016
46
5.2.7 CPP 贴片头前半头
1. 前半头
2. 返回气缸
3. 带狭口和测量系统滚道的 Z 轴
4. 固定压力控制阀的夹具
前半头
CPP 贴片头的前半头用四颗螺钉固定在贴片头框架上，维修时需作为整件拆卸。
除 PRV 外，请勿拆除前半头的其他部件，因为所有部件均经过专门校准，无法在现场调整。
5.2.8 CPP 贴片头 - 元件传感器
1. 电源/数据接头
2. 发射器和接收器装置
3. 激光束
4. 固定贴片头外壳的夹具
（两个对中销，两颗螺钉）
– 每个 CPP 贴片头的拾取/贴片位置均装有一个元件传感器。
– 元件传感器在拾取后以及贴片前，监控元件的出现和/或元件高度。
– 传感器使用两颗螺钉固定在贴片头上，可在维修作业期间作为整件更换。
1. 向上（顶部图）或向下（底部图）
移动
2. 喷嘴
3. 元件
4. 如果激光束中断（顶部图）或重新
发射（底部图），则读出 Z 轴位
置
元件传感器信号与 Z 轴的轴控制器（测量系统）直接链接。这样就能在上移和下移过程中读出 Z
轴位置。
