TX系列 技术培训 01/2016 5 CPP 贴片头 5.3 CPP 贴片头 - 贴片的工艺流程 51 拾取流程 拾取过程开始前，每个段位器的保持回路会被阀门板打开。 因为每个轴的行程路径可以计算，所以下步操作（例如，启动 Z 轴）可通过位置标志启动。 比方说，Z 轴在星型轴发出终了信号 10 m 之前开始下移。
5 CPP 贴片头
5.3 CPP 贴片头 - 贴片的工艺流程
TX系列 技术培训
01/2016
50

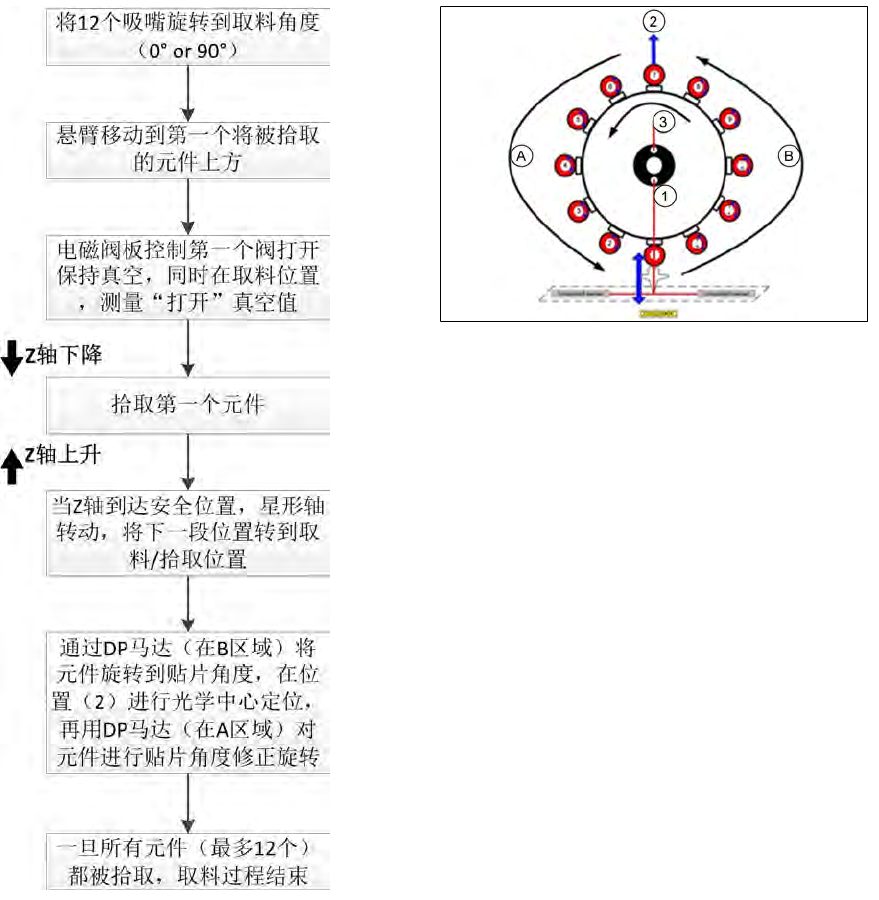

拾取流程
1. 拾取/贴片回路真空测量
2. 光学对中（SIPLACE 视野）
3. 保持回路真空测量
A
.
在光学对中后，进行贴片角校正
B
.
将元件旋转到贴片角中
如果某个元件的光学对中失败（识别错误），那么这个元件会留在吸嘴上。在其他所有元件都完成
贴片之后，失败的元件将进入抛料循环。
TX系列 技术培训
01/2016
5 CPP 贴片头
5.3 CPP 贴片头 - 贴片的工艺流程
51
拾取流程
拾取过程开始前，每个段位器的保持回路会被阀门板打开。
因为每个轴的行程路径可以计算，所以下步操作（例如，启动 Z 轴）可通过位置标志启动。
比方说，Z 轴在星型轴发出终了信号 10 m 之前开始下移。
5 CPP 贴片头
5.3 CPP 贴片头 - 贴片的工艺流程
TX系列 技术培训
01/2016
52
5.3.3 CPP 贴片头 - 标准贴片流程

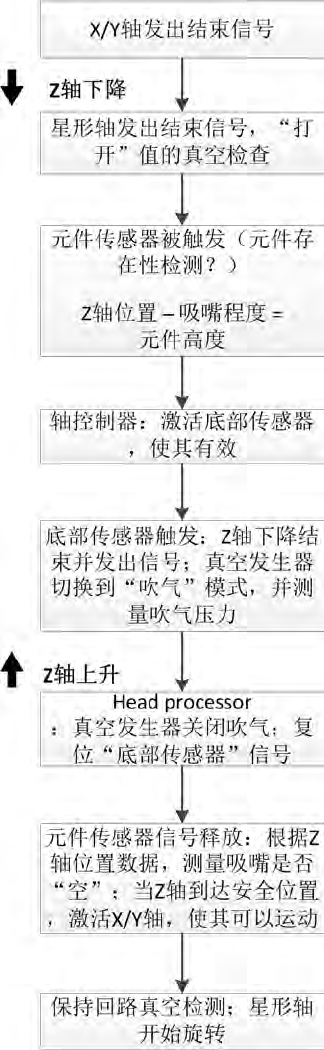

标准贴片
在该模式（挡光板向下）中，CPP 贴片头的贴片力度约为 2.6N。
生产期间，在 350 个贴片头循环（如需要，可由 SIPLACE 服务人员进行设置）以及完成当前加工
的板之后，将运行吸嘴扫描。
可以通过贴片机接口，在四个不同级别中配置吸嘴质量检查。

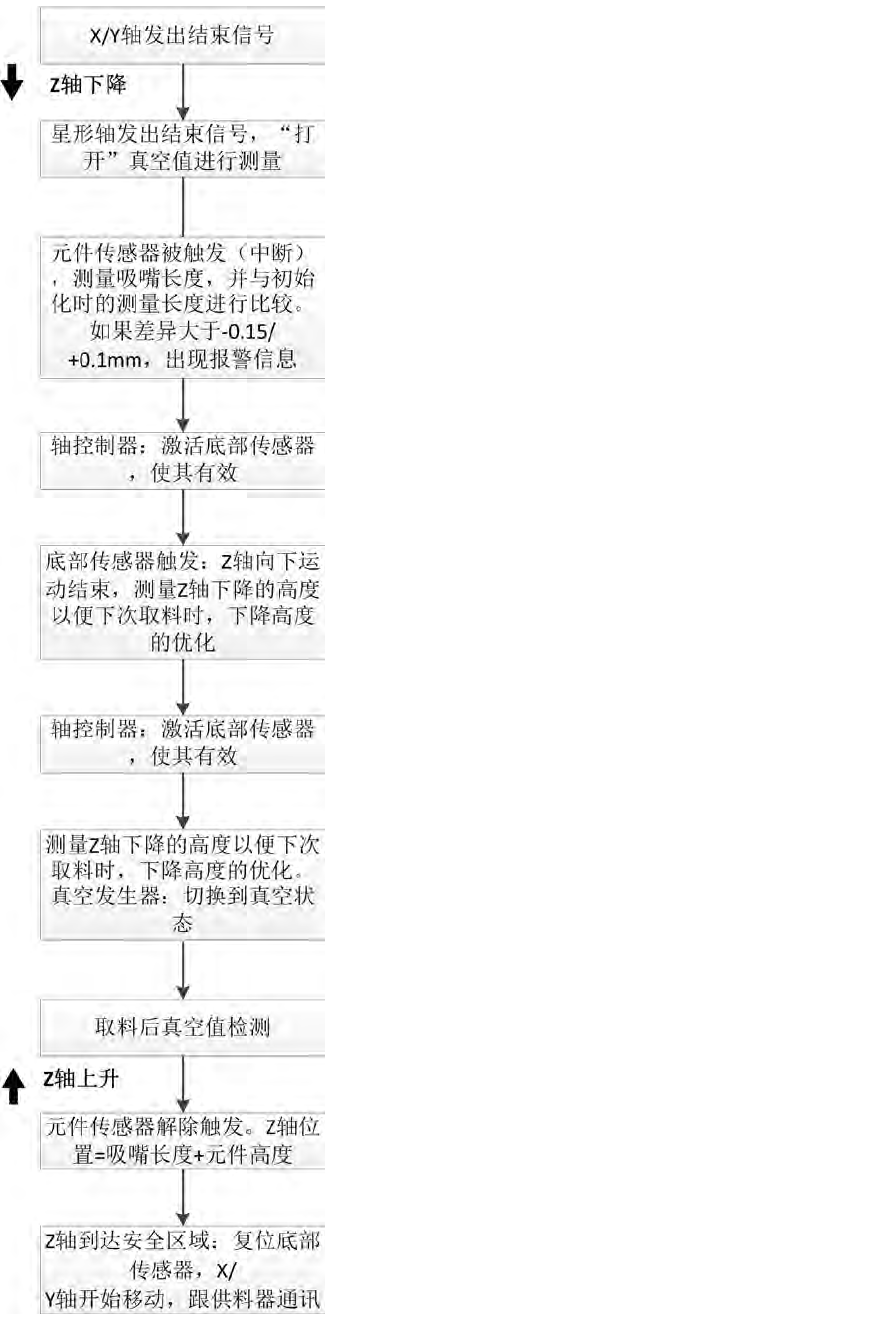

拾取程序
为了将真空较早地移到拾取位置，真空发生器会在 Z 轴下移之前开启真空。
“非接触式”：第一个元件使用标准模式拾取，以确定 Z 轴下移的位置，拾取的元件会成为抛料。
下一批元件在 Z 轴下移的绝对位置拾取。
