5 CPP 贴片头 5.8 CPP 贴片头 - 分析 TX系列 技术培训 01/2016 62 5.8.2 CPP 贴片头 - 真空错误
TX系列 技术培训
01/2016
5 CPP 贴片头
5.8 CPP 贴片头 - 分析
61

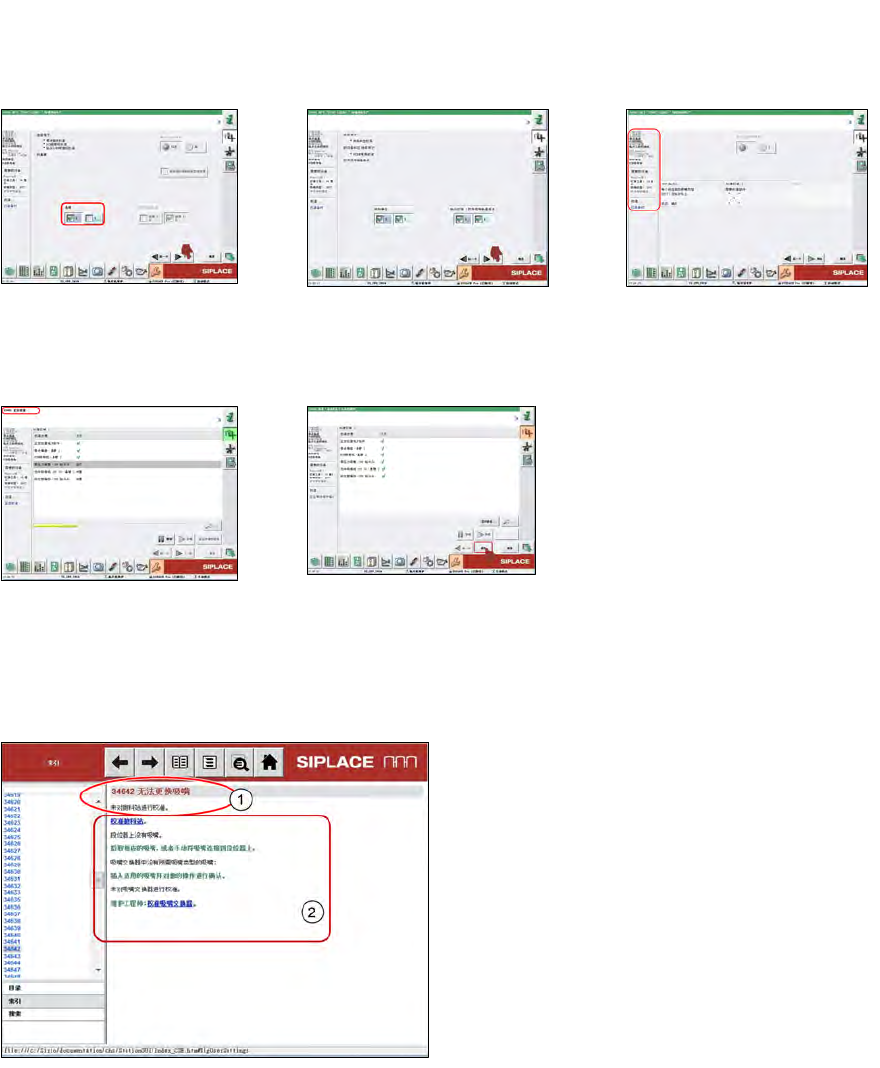

4. 选择您要校准贴片头的
悬臂。单击“下一步”按
钮。
5. 选择您要校准的位置和
贴片区域。单击“下一
步”按钮。
6. 软件会检查预置条件，
并显示必要工具的状
态。“‘开始”继续。
7. 校准已启动。 8. 校准已结束。单
击“接受”按钮审核测量
值。
5.8 CPP 贴片头 - 分析
5.8.1 一般错误信息
查看“帮助”中的错误信息，以确定产生了哪种问题。
1. 错误次数
2. 可能的原因与解决方案
生产过程中发生错误的主要原因有：
– 真空错误
– Z 轴问题
– DP 轴问题
– 吸嘴交换拾取/抛料问题
– 贴片质量问题
培训过程中借助下表可帮助进行故障排除。
5 CPP 贴片头
5.8 CPP 贴片头 - 分析
TX系列 技术培训
01/2016
62
5.8.2 CPP 贴片头 - 真空错误
TX系列 技术培训
01/2016
5 CPP 贴片头
5.8 CPP 贴片头 - 分析
63

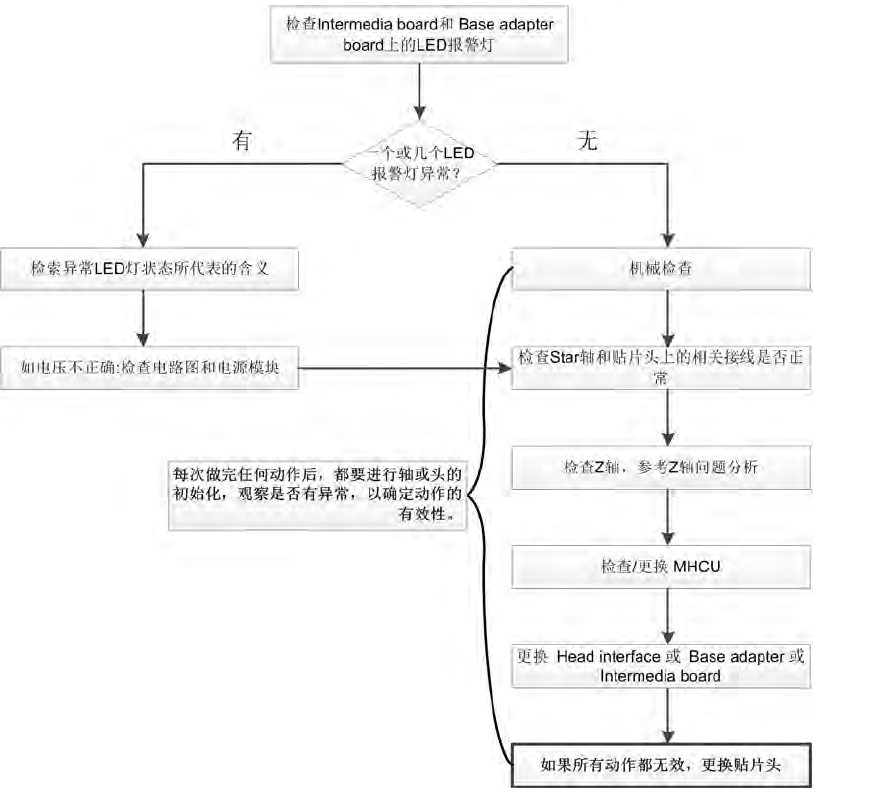

5.8.3 CPP 贴片头 - 星型轴问题
断开或连接任何电缆前都必须关闭机器。
